NEC NP01WK Installationshandbuch Seite 169

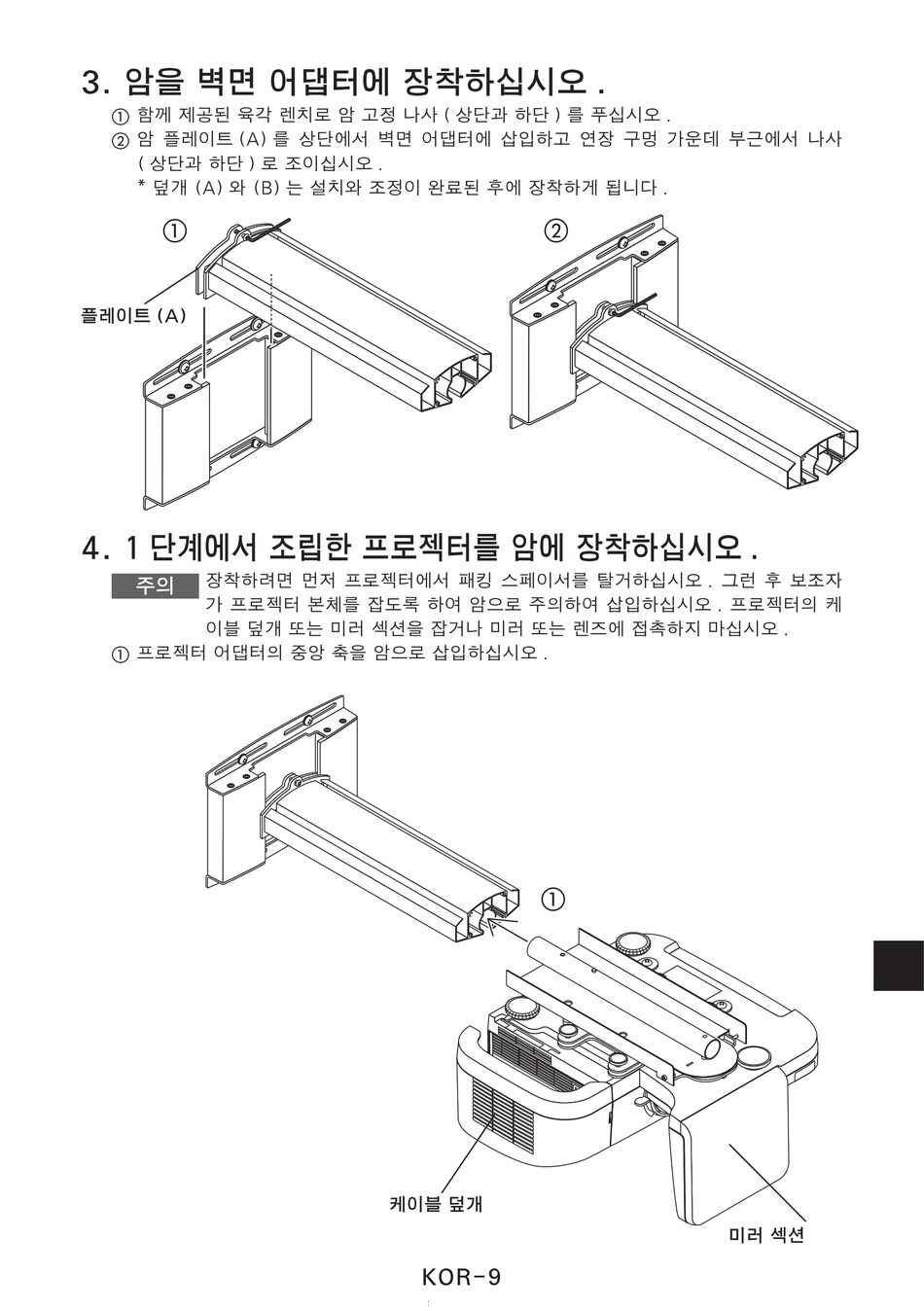

3. 암을 벽면 어댑터에 장착하십시오 .
a 함께 제공된 육각 렌치로 암 고정 나사 ( 상단과 하단 ) 를 푸십시오 .
b 암 플레이트 (A) 를 상단에서 벽면 어댑터에 삽입하고 연장 구멍 가운데 부근에서 나사
( 상단과 하단 ) 로 조이십시오 .
* 덮개 (A) 와 (B) 는 설치와 조정이 완료된 후에 장착하게 됩니다 .
a
플레이트 (A)
4. 1 단계에서 조립한 프로젝터를 암에 장착하십시오 .
장착하려면 먼저 프로젝터에서 패킹 스페이서를 탈거하십시오 . 그런 후 보조자
주의
가 프로젝터 본체를 잡도록 하여 암으로 주의하여 삽입하십시오 . 프로젝터의 케
이블 덮개 또는 미러 섹션을 잡거나 미러 또는 렌즈에 접촉하지 마십시오 .
a 프로젝터 어댑터의 중앙 축을 암으로 삽입하십시오 .
b
a
케이블 덮개
KOR-9
미러 섹션
