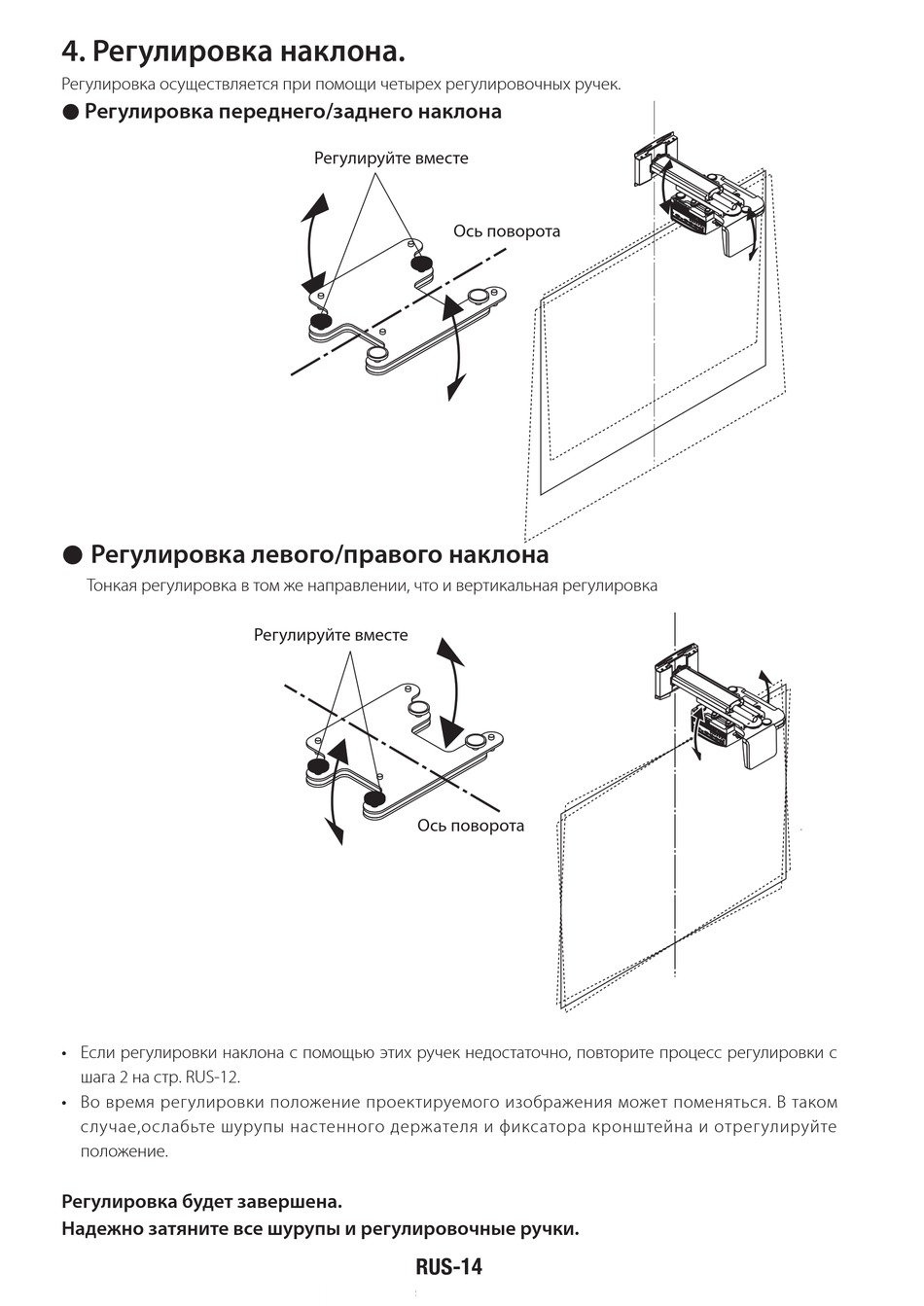

4. Регулировка наклона.
Регулировка осуществляется при помощи четырех регулировочных ручек.
 Регулировка переднего/заднего наклона
 Регулировка левого/правого наклона
Тонкая регулировка в том же направлении, что и вертикальная регулировка
• Если регулировки наклона с помощью этих ручек недостаточно, повторите процесс регулировки с
шага 2 на стр. RUS-12.
• Во время регулировки положение проектируемого изображения может поменяться. В таком
случае,ослабьте шурупы настенного держателя и фиксатора кронштейна и отрегулируйте
положение.
Регулировка будет завершена.
Надежно затяните все шурупы и регулировочные ручки.
Регулируйте вместе
Регулируйте вместе
Ось поворота
RUS-14
Ось поворота
