Multipipe RIO QUANTUM Kurzanleitung Seite 55

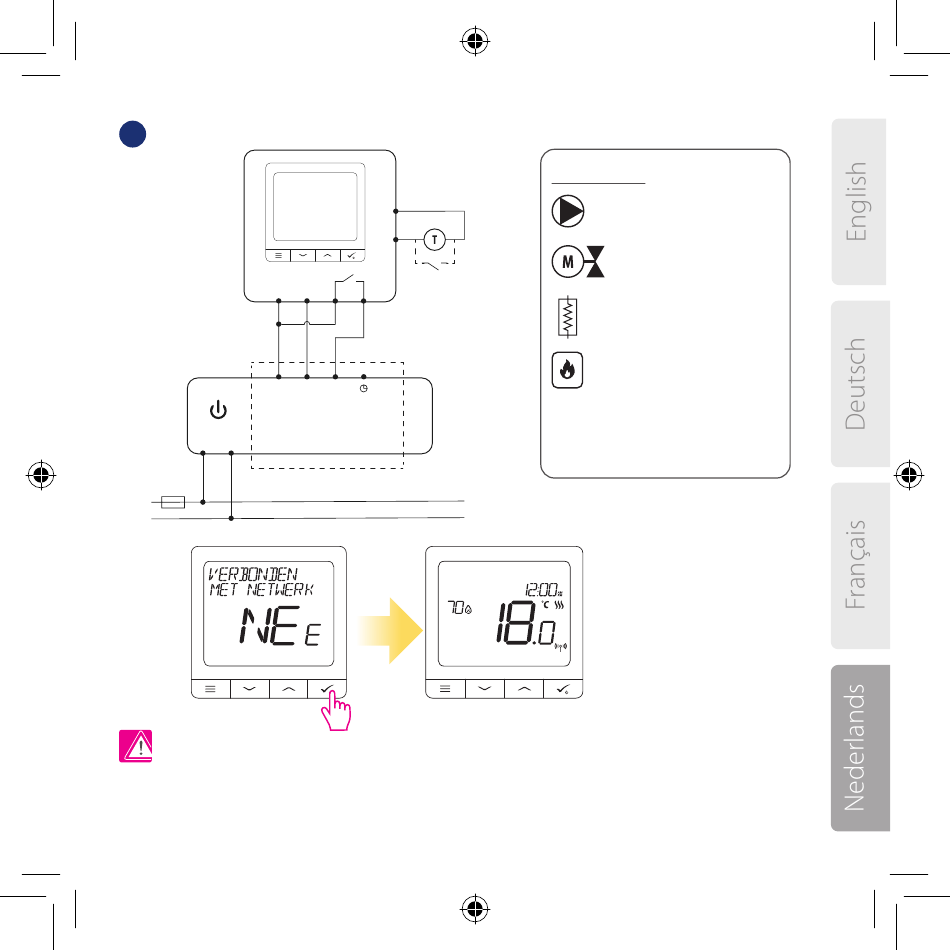

Bedradingsschema voor klemstrook aansluiting:
3
L
L
KL08 NSB
1-8 Zones
1-8 Zones
Power
L N
AC 230V
L
N
Let op!
De zelfstandig werkend 22-23006 Quantum Thermostaat kan altijd eenvoudig naderhand
worden toegevoegd in de Salus smart Home App (Hiervoor is Gateway benodigd). Alle eerder
gemaakte instellingen worden automatisch overgenomen in de APP.
S1
S2
S
N
COM NO
N SL
Legenda:
Pomp
Klep/Actuator
Verwarmingsmat
Ketel
Ketel aansluiting*
Ketel aansluiting AAN/UIT (aansluiten
volgens ketelinstructies)
