Multipipe RIO QUANTUM Kurzanleitung Seite 17

Der Anfang:

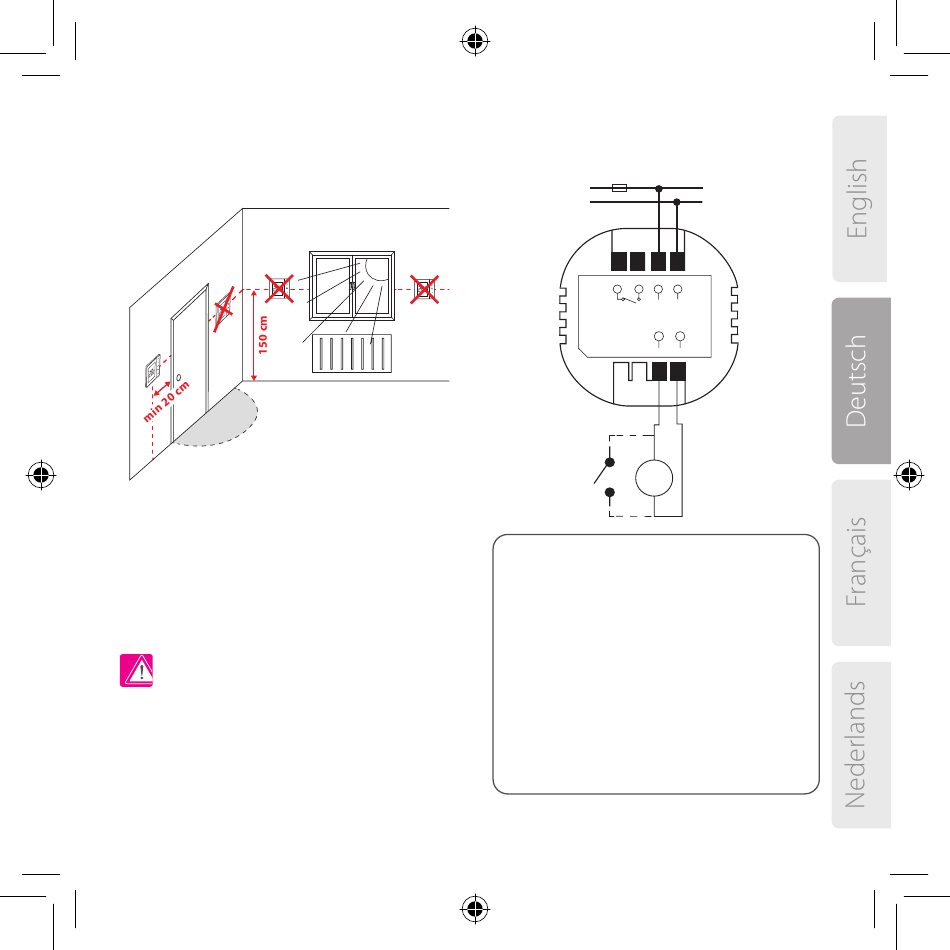

Wählen Sie den richtige Montageort
M
Montage: zur Montage des Thermostats können Sie
mitgeliefertes Zubehör
verwenden. Entfernen Sie die Platte von der Rückseite,
um sie an der Wand zu montieren. Danach einfach
Thermostat auf die Platte legen.
Bitte beachten:
Die ideale Position für die Thermostatmontage ist etwa
1,5 m über dem Boden, weit entfernt von Heiz- oder
Kühlquellen. Thermostat darf weder Sonnenlicht noch
extremen Bedingungen wie Zugluft ausgesetzt werden.
M
(Befestigungsschrauben)
Schaltplan (S1, S2 Eingang):
AC 230V
L
N
COM NO L N
230V~,50Hz
SQ610
S1 S2
S
T
Symbolik:
S – potentialfreie Kontakte
T – Temperatur-Sensor
L, N - 230V AC-Pover-Versorgung
COM, NO - Spannungsfreier Ausgang
S1,S2 Anschlüsse:
- Fern oder Bodenfühler
- Externer potentialfreier Kontakt für jegliche
AN/AUS Schaltung oder Anwesenheitssensor
(Hotel-Schlüsselkarte)
17
