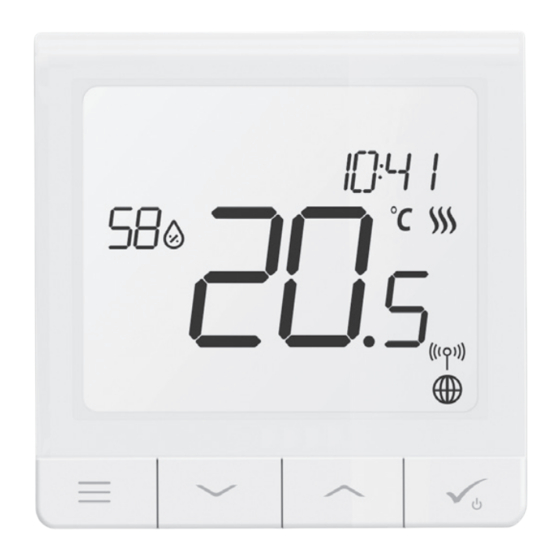

Multipipe RIO QUANTUM Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
®
By
®
QUICK GUIDE 22-23006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Multipipe RIO QUANTUM

  • Seite 1 ® ® QUICK GUIDE 22-23006...

  • Seite 2: Safety Information

    Introduction The 22-23006 Quantum is a ZigBee temperature controller for wireless control of Smart Home series devices, such as the 22-23013 wiring centre, mini TRV head, 22-99995 boiler control module. In order to control 22-23006 over the Internet or via the Smart Home mobile app (ONLINE mode), it must be installed together with the 22-99998 Internet gateway (sold separately).

  • Seite 3: Wiring Diagram

    Before you start: Wiring diagram: Select correct thermostat location AC 230V 230V~,50Hz SQ610 Mounting: to mount thermostat you can use included accessories (mounting screws). Remove plate from the back to mount it to the wall. After that just put Symbols explanation: thermostat on the plate.
  • Seite 4 LCD Icon Description Menu/Settings description + Clock Standby mode icon AM/PM Current Temperature / Setpoint Temperature Temperature unit Holiday mode Heating indicator (icon is animating when Temporary override mode there is heating demand) Settings icon Cooling indicator (icon is animating when External / Floor temp sensor indicator there is cooling demand) Schedule program number...
  • Seite 5 Buttons Description Buttons Description Button Function 1) Menu button / Return button. 2) In the MAIN SCREEN: Press and hold for 3 sec to change the thermostat operating mode (Schedule mode / Permanent mode / Temporary override mode). 3) In the SETTINGS SCREEN: Press and hold for 3 sec to go back without saving the changes. 4) In the PAIRING SCREEN (in SYSTEM TYPE Menu): Press and hold for 3 sec to see other pairing options.

  • Seite 6: Online Mode

    COMPATIBILTY WITH OTHER SALUS CONTROLS DEVICES ONLINE MODE OFFLINE MODE Universal Gateway is NOT Universal Gateway is CONNECTED TO THE INTERNET CONNECTED TO THE INTERNET You can use your devices locally You can configure and use all your without the SmartHome App. devices in the Smart Home App Gateway works in this mode as standard ZigBee coordinator.
  • Seite 7 First power up sequence Please note: For easier installation, please make sure you have already added other devices to your ZigBee network, such as Underfloor Heating Control Box (22-23013) or Radiator heads (TRV’s) etc..then thermostat will display ...display will show all icons... To power on the Thermostat you the software version.
  • Seite 8 Installation in ONLINE mode After Language selection follow below steps to add your device to the Smart Home app and pair with other devices: SALUS SmartHome Go to SALUS Smart Home app Once your thermostat is added to the app you will see above screen on the LCD.
  • Seite 9 Connect equipment Name this equipment 22-23006 230V Finish After that thermostat will show main screen. Congratulations! You succesfully configured 22- 23006 Quantum Thermostat.
  • Seite 10 Installation in OFFLINE mode Pairing with Wiring Centre / Control Box (Install the Wiring Centre / Control Box according to the instructions included with product) 5 sec 5 sec Open the ZigBee network Using buttons select the Control Select system type: UNDERFLOOR, buttons to select Box number (press PAIR button on the Control the zone number and press...
  • Seite 11 Pairing with TRV radiator head (Install the TRV according to the instructions included with product) 5 sec 5 sec. Open the ZigBee network 10 sec You can pair up to 6 TRV’ s with Now hold antenna button for 10 Select system type: sec.
  • Seite 12 Wired device Please note: Thermostat 22-23006 Quantum can work without Universal Gateway or CO10RF Coordinator as a standalone Wiring diagram for volt-free connection (e.g. boiler control): COM NO BOILER CONNECTIO N AC 230V Wiring diagram for 230VAC connections: COM NO MAX 3(1) AC 230V...
  • Seite 13 Wiring diagram for control box connection: Legend: Pump Valve actuator Heating mat Boiler KL08 Boiler connection * - Boiler’ s contacts 1-8 Zones Power for ON/OFF thermostat (according to the boiler’ s instructions) AC 230V Please note: Self-acting 22-23006 Quantum Thermostat without application support can be easily added to Smart Home app anytime.
  • Seite 14 22-23006 Full menu structure DISABLE MO-FR+SA-SU Schedule settings MO-SU SINGLE DAYS TIME/DATE HOLIDAY MODE THERMOSTAT CALIBRATION SHOW/HIDE DISPLAY HUMIDITY User settings SHOW/HIDE DISPLAY FLOOR STANDBY TEMP SETPOINT HEAT/COOL RESET USER SETTINGS TEMPERATURE SCALE DISPLAY TEMPERATURE RESOLUTION HEAT CONTROL ALGORITHM COOL CONTROL ALGORITHM S1/S2 INPUT MINIMUM SETPOINT MAXIMUM SETPOINT...
  • Seite 15 Short description of some selected functions (all functions are described in the full version of the 22-23006 manual): 1. DISPLAY TEMP RESOLUTION: This function determines the resolution of the displayed temperature ( 0.5°C or 0.1°C ). 2. CONTROL ALGORITHM: This function defines how to control the room temperature. Available ’...

  • Seite 16: Produktkonformität

    Einleitung: Der 22-23006 Quantum ist ein ZigBee-Temperaturregler zur Funk Steuerung von Geräten der Smart Home- Serie, z.B. Die Klemmleiste 22-23013, den TRV10RFM (Thermostatkopf) oder den 22-99995 Kesselsystem- Empfänger Um den 22-23006 über das Internet und die mobile SALUS Smart Home-App (ONLINE-Modus) zu regelen, muss er zusammen mit dem Internet-Gateway 22-99998 (separat erhältlich) installiert werden.
  • Seite 17 Der Anfang: Schaltplan (S1, S2 Eingang): Wählen Sie den richtige Montageort AC 230V 230V~,50Hz SQ610 Montage: zur Montage des Thermostats können Sie mitgeliefertes Zubehör (Befestigungsschrauben) Symbolik: verwenden. Entfernen Sie die Platte von der Rückseite, S – potentialfreie Kontakte um sie an der Wand zu montieren. Danach einfach T –...

  • Seite 18: Lcd Symbol Beschreibung

    LCD Symbol Beschreibung Menü/Einstellung Beschreibung + Uhrzeit Standby-Modus-Symbol AM/PM Aktuelle Temperatur / Sollwerttemperatur Temperatur Einheit Urlaubsmodus Heiz-anforderung (Symbol ist animiert bei Heizan Temporärer Override-modus foderung) Einstellungssymbol Kühl-anforderung (Symbol ist animiert bei Externe / Boden-Temperatursensor-Anzeige Kühlan foderung) Programmnummer Funkverbindungs Indikator Programm-Modus-Symbol Internetverbindungs Indikator Tagesanzeige/ Einstell-Informationen Anwesenheitssensor (Hotel Schlüsselkarte)
  • Seite 19 Tasten Beschreibung Tasten Beschreibung Taste Funktion 1) Menütaste /Zurücktaste 2) In der Hauptanzeige: Für 3 Sek gedrückt halten um den Betriebsmodus zu ändern (Programm / Manuell / kurzfristiger Override). 3) Im der Einstellungsanzeige: Für 3 Sek gedrückt halten um zurückzukehren ohne die Änderun- gen zu speichern.

  • Seite 20: Kompatibilty Mit Anderen Salus Controls Geräten

    KOMPATIBILTY MIT ANDEREN SALUS CONTROLS GERÄTEN ONLINE MODUS OFFLINE MODUS Universelles Gateway ist NICHT Universelles Gateway ist VERBUNDEN MIT DEM INTERNET VERBUNDEN Sie können Ihre Geräte lokal ohne die INTERNET Sie können alle Ihre SmartHome App verwenden. Gateway Geräte in der Smart Home App funktioniert in diesem Modus als konfigurieren und verwenden Standard-ZigBee-Koordinator.
  • Seite 21 Erste Einschaltsequenz Bitte beachten Sie: Um die Installation zu erleichtern, stellen Sie bitte sicher dass Sie bereits andere Geräte in Ihr ZigBee-Netzwerk hinzugefügt haben, wie Z. B. Fußbodenheizungsklemmleisten (22-23013) oder Radiator-Köpfe (TRV ’ s) usw..Anzeige zeigt alle Symbole an..

  • Seite 22: Installation Im Online Modus

    Installation im ONLINE Modus Führen Sie nach der Sprachauswahl die folgenden Schritte aus, um Ihr Gerät zur Smart Home-App hinzuzufügen und mit anderen Geräten zu koppeln: SALUS SmartHome Zur SALUS Smart Home App Sobald Ihr Thermostat der App hinzugefügt wurde, sehen Sie den obrigen Bildschirm auf der LCD-Anzeige...
  • Seite 23 Geräte verbinden Benennen Się dieses Gerät 22-23006 230V Fertig Danach wird der Hauptbildschirm angezeigt. Glückwunsch! Sie haben den 22- 23006RF Quantum Thermostat erfolgreich konfiguriert.

  • Seite 24: Installation Im Offline Modus

    Installation im OFFLINE Modus Koppeln mit Klemmleiste / Steuerbox (Installieren Sie die Klemmleiste / Control Box gemäß den im Lieferumfang enthaltenen Anweisungen): 5 sek. ODER 5 sek. Öffnen Sie das ZigBee-Netzwerk oder Verwenden sie die Tasten um die Verwenden Sie oder Wählen Sie Den Systemtyp: Nummer der Klemmleiste auszuwählen (drücken...
  • Seite 25 Kopplung mit TRV-Heizkörperkopf (Installieren Sie den TRV gemäß den im Lieferumfang enthaltenen Anweisungen): 5 sek. ODER 5 sek. 3 Öffnen Sie das ZigBee-Netzwerk 10 sec Sie können bis zu 6 TRVs mit Halten Sie nun die Antennentaste für Systemtyp auswählen: 1 Thermostat verbinden.
  • Seite 26 Kabelgebundenes Gerät Bitte beachten Sie: Der Thermostat 22-23006 Quantum kann ohne Universellem Gateway oder CO10RF Coordinator als eigenständiges Gerät arbeiten. Schaltplan für Potentialfreien Anschluss (z.B. Kesselsteuerung): COM NO Kesselanschluss* BOILER CONNECTIO N AC 230V Schaltplan für 230VAC-Anschlüsse: COM NO MAX 3(1) AC 230V...
  • Seite 27 Schaltplan für Klemmleiste: Legende: Pumpe Stellantrieb Heizmatte Kessel KL08 Kesselanschluss * - Kesselkontakte 1-8 Zonen 1-8 Zones Power für ON/OFF Thermostat (gemäß den Klemmen des Kessels) AC 230V Bitte beachten Sie: Freie 22-23006 Quantum Thermostat ohne APP Anwendung können jederzeit zur Smart Home App sehr einfach hinzugefügt werden.
  • Seite 28 22-23006 Vollständige Menüstruktur MO-FR+SA-SO Programmeinstellung MO-SO EINZELNE TAGE ZEIT/DATUM URLAUBSMODUS THERMOSTAT-KALIBRIERUNG FEUCHTIGKEIT ANZEIGEN/AUSBLENDEN Benutzereinstellungen SENSOR ANZEIGEN/AUSBLENDEN STANDBY TEMP-SOLLWERT HEAT/COOL ZURÜCKSETZEN VON BENUTZEREINSTELLUNGEN TEMPERATURSKALA ANZEIGE TEMPERATURAUFLÖSUNG HEIZUNGSTEUERUNGSALGORITHMUS KÜHLUNGSSTEUERUNG-ALGORITHMUS S1/S2 INPUT MINIMALER SOLL MAXIMALER SOLL Admin VENTILSCHUTZ Einstellungen INTERNES RELAIS (COM/NO) MINIMALE AUSSCHALTZEIT OPTIMIERUNGSFUNKTION KOMORT BODENTEMP PIN-CODE...
  • Seite 29 Kurzbeschreibung einiger ausgewählter Funktionen (alle Funktionen sind in der Vollversion des 22-23006-Handbuchs 1. ANZEIGE TEMPERATURAUFLÖSUNG: Diese Funktion bestimmt die Auflösung der angezeigten ° ° Temperatur - Benutzer kann Temperaturanzeige auf (0,5 C oder 0,1 C) eingestellen. 2. REGEL ALGORITHMUS: Diese Funktion definiert, wie die Raumtemperatur gesteuert werden kann. Verfügbare Optionen sind: ITLC für Fußbodenheizung / Heizkörper / Elektrische Heizung (das ist ein fortschrittlicher Algorithmus für die präzise Aufrechterhaltung der Raumtemperatur), Hysterese +/-0,5°C oder +/-0,25°C, THB-Antrieb (Option empfohlen für Systeme mit THB-STellantrieben.

  • Seite 30: Conformité Du Produit

    Introduction Le 22-23006 Quantum est un contrôleur de température ZigBee pour le contrôle sans fil d’appareils de la série Smart Home, tels que le centre de câblage 22-23013, le tête thermostatique TRV, le module de commande de chaudière 22-99995. Pour contrôler le 22-23006 via Internet ou via l’application mobile SALUS Smart Home (mode EN LIGNE), vous devez l’installer avec la passerelle Internet 22-99998 (vendue séparément).

  • Seite 31: Schéma De Câblage

    Avant de commencer: Schéma de câblage Sélectionnez l’emplacement correct AC 230V du thermostat 230V~,50Hz SQ610 Montage: pour monter le thermostat, vous pouvez utiliser les accessoires fournis (vis de montage). Retirez la plaque à l›arrière pour la fixer au mur. Après cela, il Explication des symboles: S –...
  • Seite 32 Description de l’icône LCD Description du menu / paramètres + horloge Icône du mode veille AM/PM Température actuelle / Température de Unité de température consigne Indicateur de chauffage (l’icône s’anime en Mode Vacances cas de demande de chauffage) Neutralisation temporaire Indicateur de refroidissement (l’icône s’anime Icône Paramètres en cas de demande de refroidissement)
  • Seite 33 Description des boutons Description des boutons Bouton Fonction 1) Bouton Menu / Bouton Retour. 2) ÉCRAN PRINCIPAL: Maintenez la touche enfoncée pendant 3 secondes pour changer le mode de fonctionnement du thermostat (mode programmation / manuel / neutralisation temporaire). 3) Dans l’ÉCRAN DES RÉGLAGES: Maintenez la touche enfoncée pendant 3 secondes pour revenir en arrière sans enregistrer les modifications.
  • Seite 34 COMPATIBILITE AVEC D AUTRES DISPOSITIFS SALUS ’ MODE EN LIGNE MODE HORS LIGNE La passerelle universelle n›est La passerelle universelle est PAS CONNECTÉ À INTERNET Vous connecté à Internet Vous pouvez utiliser vos appareils pouvez configurer et utiliser tous localement sans l›application vos appareils dans l›application...
  • Seite 35 Première séquence de démarrage: Remarque: Pour une installation plus facile, veuillez vous assurer que vous avez déjà ajouté d’autres périphériques à votre réseau ZigBee, tels que le centre de câblage de chauffage par le sol (22-23013) ou les têtes thermostatiques ...
  • Seite 36 Installation en mode EN LIGNE Après la sélection de la langue, suivez les étapes ci-dessous pour ajouter votre appareil à l’application Smart Home et le jumeler à d’autres appareils: SALUS SmartHome Accéder à l’application SALUS Smart Home Une fois que votre thermostat est ajouté...
  • Seite 37 Connecter l’équipement Nommer cet équipement 22-23006 230V Thermostat Terminé Après, le thermostat affichera l`écran principal. Toutes nos félicitations! Vous avez configuré avec succès le thermostat Quantum 22-...
  • Seite 38 Installation en mode HORS LIGNE Jumeler avec le centre de câblage / boîtier de commande (Installez le centre de câblage / boîtier de commande conformément aux instructions fournies avec le produit) 5 Sec 5 Sec Ouvrez le réseau ZigBee Sélectionnez le type de système: Utilisez boutons et pour Utilisez les boutons...
  • Seite 39 Jumelage avec la tête thermostatique TRV (Installez le TRV conformément aux instructions fournies avec le produit) 5 Sec 5 Sec Ouvrez le réseau ZigBee 10 sec Vous pouvez jumeler jusqu’à 6 TRVs Maintenez maintenant le bouton Sélectionnez le type de avec 1 thermostat.
  • Seite 40 Appareil filaire Remarque: Le thermostat 22-23006 Quantum peut fonctionner sans la passerelle universelle ou le coordinateur CO10RF en tant que périphérique autonome. Schéma de câblage pour une connexion avec contacts secs (par exemple, commande de la chaudière): Branchement de la COM NO chaudière * BOILER CONNECTIO N...
  • Seite 41 Schéma de câblage pour la connexion du boîtier de commande: Légende: Pompe Actionneur Tapis chauffant Chaudière KL08 Branchement de la chaudière * - Contacts 1-8 Zones 1-8 Zones Power de la chaudière pour thermostat ON / OFF (selon les instructions de la chaudière) AC 230V Remarque: Le thermostat Quantum 22-23006 installé...
  • Seite 42 22-23006 Structure du menu complet DÉSACTIVER PARAMÈTRES DE LUN-VEN+SAM-DIM LUN-DIM PROGRAMMATION JOUR PAR JOUR HEURE/DATE MODE VACANCES ETALONNAGE DE THERMOSTAT PARAMÈTRES AFFICHER / MASQUER L’AFFICHAGE DE L’HUMIDITÉ UTILISATEUR AFFICHER / MASQUER L’AFFICHAGE DU SOL POINT DE CONSIGNE TEMP EN VEILLE CHAUFFAGE/REFROIDISSEMENT RÉINITIALISER LES PARAMÈTRES UTILISATEUR ÉCHELLE DE TEMPÉRATURE...
  • Seite 43 Brève description de certaines fonctions sélectionnées (Toutes les fonctions sont décrites dans la version complète du manuel du 22-23006): 1. AFFICHER LA RÉSOLUTION DE LA TEMPÉRATURE: Cette fonction détermine la résolution de la température affichée. L’utilisateur peut régler la température par paliers (tous les 0,5 ° C ou 0,1 ° C). 2.

  • Seite 44: Inhoud Verpakking

    Introductie De 22-23006 Quantum is een Zigbee temperatuur regelaar voor het draadloos regelen van een Smart Home serie apparaat zoals het 22-23013 klemstrook (aansluitcentrum bedrading), TRV Thermostaatkop en 22-99995 ketel ontvanger. Om de 22-23006RF via internet of via Salus Smart Home App te kunnen regelen, dient deze met de 22-99998 Internet Gateway verbonden te zijn (ONLINE modus).
  • Seite 45 Voordat u begint: Aansluitschema: Kies de juiste plaats voor uw AC 230V thermostaat 230V~,50Hz SQ610 Montage: Om uw thermostaat te bevestigen kan u de de achterplaat met de meegeleverde schroeven op de muur bevestigen. hierna kan de thermostaat op de achterplaat Verklaring symbolen: op de muur.
  • Seite 46 LCD Pictogram beschrijving 1. Menu / Instellingen beschrijving + klok 10. Pictogram stand-bymodus 2. AM/PM 11. Huidige temperatuur / gewenste temperatuur 3. Temperatuureenheid 12. Vakantiemodus 4. Verwarmingsindicator (bij warmte vraag 13. Tijdelijke opheffingsmodus beweegt pictogram) 14. Instellingenpictogram 5. Koelindicator ( bij koeling vraag beweegt 15.
  • Seite 47 Knop beschrijving Knop beschrijving Knop Functie 1) Menu / Return knop 2) In het HOOFDSCHERM: Houd 3 seconden ingedrukt om de werkingsmodus van de thermostaat te wijzigen (Schemamodus / Permanente modus / Tijdelijke opheffingsmodus). 3) In het INSTELLING scherm: Houd 3 seconden ingedrukt om terug te gaan zonder de wijzigin gen op te slaan.
  • Seite 48 Compatibiliteit met andere SALUS CONTROLES APPARATEN ONLINE MODUS OFFLINE MODUS Universal Gateway is NIET Universal Gateway VERBONDEN MET HET INTERNET VERBONDEN MET HET INTERNET U kunt uw apparaten lokaal U kunt al uw apparaten configureren gebruiken zonder de SmartHome- en gebruiken via de Smart Home- app.
  • Seite 49 Eerste Opstartprocedure Let op! Voor een eenvoudigere installatie zorg dat u al andere apparaten aan uw ZigBee-netwerk hebt toegevoegd, zoals Vloerverwarming Klemstrook (22-23013) of Radiatorkoppen (TRV’ s ) etc..Toont vervolgens de software ...Display toont alle Om de thermostaat te activeren pictogrammen...
  • Seite 50 Installatie in Online modus Na het selecteren van de taal volgen onderstaande stappen om uw thermostaat bij de Smart Home aan te melden en te koppelen met andere apparaten. SALUS SmartHome Ga naar Salus Smart Home App Zodra uw thermostaat is toegevoegd aan de app ziet u bovenstaande melding op het LCD-scherm.
  • Seite 51 Verbind apparaten Geef apparaat een benaming 22-23006 230V Einde Daarna zal in het hoofscherm de thermostaat verschijnen Gefeliciteerd! U hebt met succes geconfigureerd 22-23006RF Quantum-thermostaat.
  • Seite 52 Installatie in Offline modus Koppelen met Klemstrook bedradingscentrum (installeer het bedradingscentrum/ de klemstrook volgens de meegeleverde instructies bij het product) 5 sec. 5 sec. Open het ZigBee-netwerk Gebruik knop en knop en selecteer Gebruik knop om uw Selecteer systeemtype: het klemstrook Nummer (druk op PAIR-knop zone nummer te selecteren en druk Vloerverwarming druk knop...
  • Seite 53 Koppelen van de TRV Radiatorkop (installeer de TRV volgens de meegeleverde instructies). 5 sec. 5 sec. Open het ZigBee-netwerk 10 sec Houd nu de antenneknop 10 sec. Je kunt maximaal 6 TRV’ s koppelen aan Selecteer Systeem type: ingedrukt op alle trv’s die je wilt 1 thermostaat.
  • Seite 54 Bedraad apparaat Let op! Thermostaat 22-23006 kan zonder Gateway of coordinator werken, mits deze bedraad is. Dan is het een zelfstandig apparaat. Bedradingsschema voor voltvrije aansluiting: (Bijvoorbeeld ketelaansluiting)(Let op: Com/NO werkt als schakelaar, hier staat geen spanning op.) COM NO KETEL AANSLUITING * BOILER CONNECTIO N AC 230V...
  • Seite 55 Bedradingsschema voor klemstrook aansluiting: Legenda: Pomp Klep/Actuator Verwarmingsmat Ketel KL08 Ketel aansluiting* 1-8 Zones 1-8 Zones Power Ketel aansluiting AAN/UIT (aansluiten volgens ketelinstructies) AC 230V Let op! De zelfstandig werkend 22-23006 Quantum Thermostaat kan altijd eenvoudig naderhand worden toegevoegd in de Salus smart Home App (Hiervoor is Gateway benodigd). Alle eerder gemaakte instellingen worden automatisch overgenomen in de APP.
  • Seite 56 22-23006 Volledige menu structuur UITSCHAKELEN MA-VRIJ + ZA + ZON Tijdschema instelling MA-ZON ENKELE DAGEN TIJD/DATUM VAKANTIEMODUS KALIBREREN THERMOSTAAT Gebruikers TOON/VERBERG DISPLAY LUCHTVOCHTIGHEID instellingen’ TOON VERBERG DISPLAY VLOER STANDBY TEMP SETPOINT VERWARMEN / KOELEN RESET GEBRUIKERS INSTELLINGEN TEMPERATUURSCHAAL WEERGAVE TEMPERATUURRESOLUTIE VERWARMINGS ALGORITHM KOELINGS CONTROLE ALGORITMIE S1 / S2 INGANG...
  • Seite 57 Beschrijving van enkele geselecteerde functies (alle functies worden beschreven in de volledige versie van de 22-23006-handleiding): 1. DISPLAY TEMP RESOLUTIE: deze functie bepaalt de resolutie van het weergegeven temperatuur (0,5 ° C of 0,1 ° C). 2. CONTROL ALGORITHM: deze functie definieert hoe de kamertemperatuur wordt geregeld. Beschikbare opties zijn: ITLC voor vloerverwarming / Radiatoren / Elektrische verwarming (dat is een geavanceerd algoritme voor de nauwkeurig bepaling van de kamertemperatuur), hysterese +/- 0,5 °...
  • Seite 58 English Deutsch QUANTUM 22-23006 QUANTUM 22-23006 Spannungsversorgung AC 230 V Power Supply AC 230 V Temperaturbereich 5-40°C Temperature range 5-40°C Temp. Anzeigegenauigkeit 0.5°C oder 0.1°C Display temperature accuracy 0.5°C or 0.1°C Regel Algorithmus ITLC Control algorithm ITLC SPAN SPAN (±0.25°C / ±0.5°C) (±0.25°C / ±0.5°C) S1-S2 Eingang Bodensensor...
  • Seite 59 Français Nederlands QUANTUM 22-23006 QUANTUM 22-23006 Alimentation AC 230 V Spanning AC 230 V Plage de température 5-40°C Temperatuur bereik 5-40°C Weergave temperatuur Précision de la température 0.5°C ou 0.1°C 0.5°C or 0.1°C nauwkeurigheid Régulation ITLC SPAN Regel Algoritme ITLC (±0.25°C / ±0.5°C) SPAN (±0.25°C / ±0.5°C)
  • Seite 60 Multipipe Ltd Unit 12 Great Hayes Business Park Lower Burnham Road Stow Maries Chelmsford, Essex, CM3 6SQ Sales T: 01245 227630 E: sales@multipipe.co.uk Technical T: 01245 850799 E: technical@multipipe.co.uk www.multipipe.co.uk...
