6
9. Fertigen Sie die Löcher für Schrauben im Gehäuseunterteil.

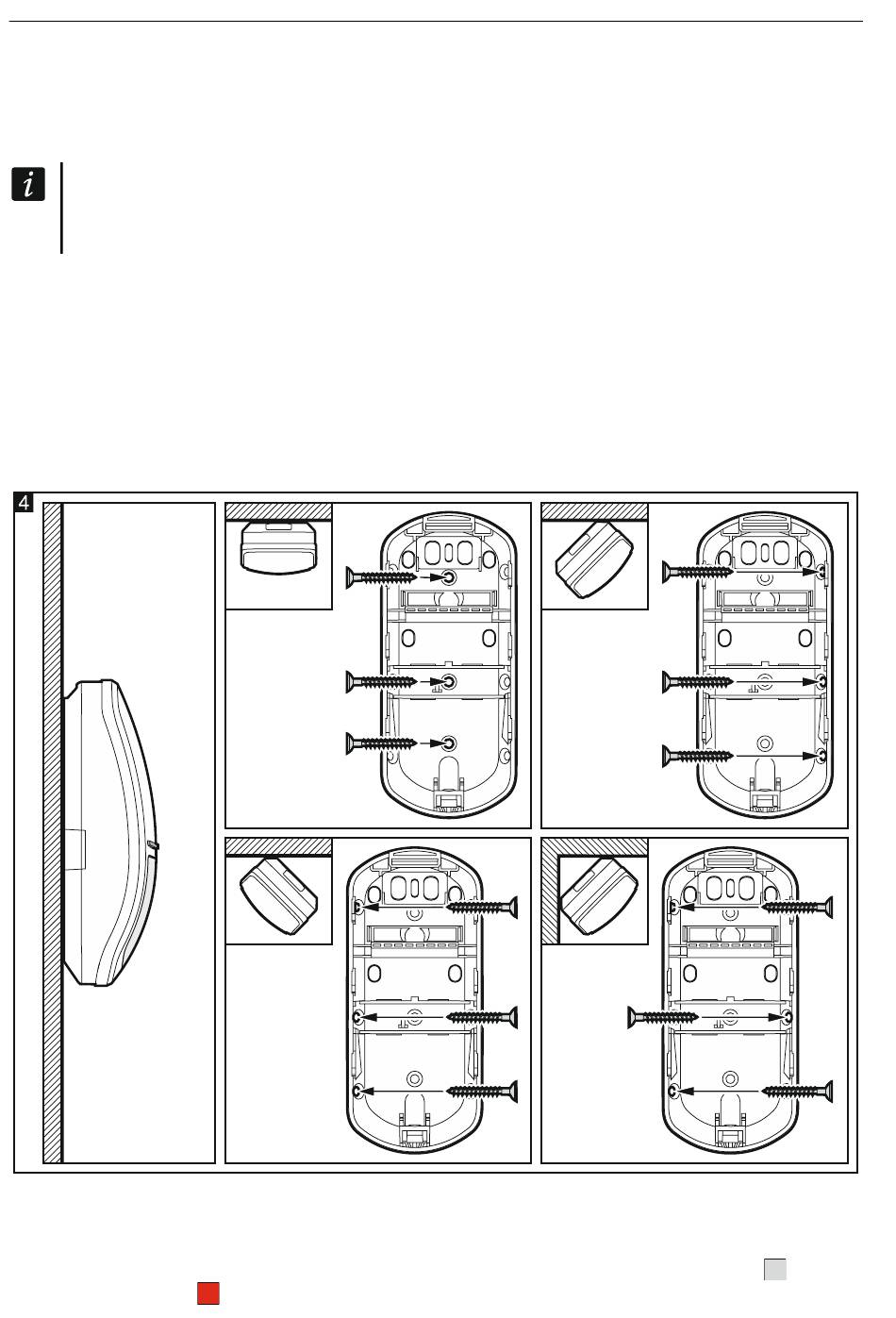

10. Befestigen Sie das Gehäuseunterteil an der Wand (Abb. 4) oder an dem Befestigungsfuß,
der an die Wand oder Decke angeschraubt ist (Abb. 5). Die mitgelieferten Dübel sind für
Untergründe wie Beton, Ziegel etc. bestimmt. Im Falle eines anderen Untergrundes (Gips,
Styropor) verwenden Sie andere, entsprechend angepasste Dübel.
Montieren Sie den Melder nicht an dem Wandhalter, wenn der Melder
die Anforderungen der Norm EN50131-2-4 für Grade 2 erfüllen soll (der an dem
Wandhalter montierte Melder erfüllt die Anforderungen der Norm für Grade 1).
11. Befestigen Sie das Elektronikmodul im Gehäuse.
12. Wenn der Melder die Unterkriechzone kontrollieren soll, sollte sich der Knopf auf der
Innenseite der Gehäuseabdeckung in der in Abbildung 6-A gezeigten Position befinden.
Wenn der Melder die Unterkriechzone NICHT kontrollieren soll, stellen Sie den Knopf in
der in Abbildung 6-B dargestellten Position.
13. Schließen Sie das Gehäuse.
14. Konfigurieren Sie die Einstellungen des Melders (Empfindlichkeit des PIR-Sensors,
Empfindlichkeit des Mikrowellensensors, Betriebsart im Testmodus etc. – siehe: Anleitung
zum ABAX 2 / ABAX Funkbasismodul / zur Zentrale INTEGRA 128-WRL).
15. Aktivieren
Sie
Funkbasismodul/ zur Zentrale INTEGRA 128-WRL).
16. Prüfen Sie, ob das Bewegen im Erfassungsbereich des Melders das Aufleuchten
der LEDs verursacht. Die Abbildung 7 stellt den maximalen Erfassungsbereich
Unterkriechzone
den
Gehtestmodus
des in einer Höhe von 2,4 m hängenden Melders dar.
APMD-250
(siehe:
Anleitung
zum
ABAX 2
/
SATEL
ABAX
und die
