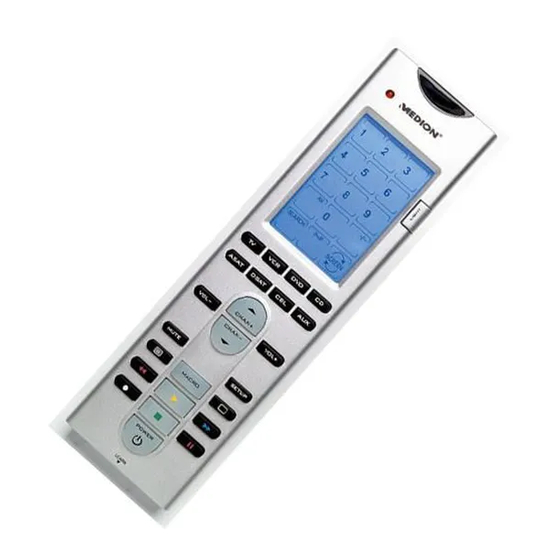

ÜBERSICHT
1
Infrarot-Empfänger für andere Fernbedienungen (Lernfunktion)
2
POWER: Ein- und Ausschalten
3
Hauptfunktion: Teletext anschalten *
4
Stummschaltung
5
Makros aktivieren
6
Lautstärkeregelung
7
Modus-Tasten zur Auswahl des Geräts, das bedient werden soll
8
Funktions-LED: blinkt, wenn eine Funktion ausgeführt wird.
9
Infrarot-Sender
10 Hintergrundbeleuchtung an-/ausschalten
11 TOUCH SCREEN: LCD-Display mit 15 Tastenfeldern;
die Funktionen sind im Innenteil beschrieben
12 Nächsten/vorigen Kanal, Titel, etc.* wählen
13 Kurz drücken: SHIFT; länger drücken: SETUP
14 Hauptfunktion: Teletext ausschalten *
15 AUDIO-Tasten entsprechend der Original-Fernbedienung
* Bitte beachten Sie, dass sich die Funktionen je nach Gerät und Modus un-
terscheiden können .
Der Touch Screen
Der links abgebildete Touch Screen stellt alle Belegungen der 15 LCD-Tasten-
felder gleichzeitig dar.
Sie aktivieren den Touch Screen, indem Sie ihn kurz berühren oder eine der
folgenden Tasten drücken: Makro-Taste, Setup-Taste oder eine Modus-Taste.
Während der Bedienung hängt der aktive Screen vom gewählten Gerät ab.
Menüs
Grundsätzlich können Sie mit der Taste SCREEN
zwei Menüs hin- und herschalten.
Im Auslieferungszustand befindet sich die Fernbedienung im TV-Modus. Die
beiden Grund-Menüs (1) und (2) sind diesem Modus zugeordnet.
SETUP-Menü
Ein zentrales Menü ist das SETUP-Menü, das für viele Funktionen aufgerufen
werden muss.
Drücken Sie hierzu bei aktivem Screen die Taste SETUP für ca. 2-3 Sekun-
den, bis nebenstehendes Menü erscheint (kurz drücken aktiviert die
SHIFT-Funktion).
LCD-Tastenfelder ohne Rahmen
ons-Funktion.
D-2
sind nicht aktiv und haben Informati-
immer zwischen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Medion MD 40609
Inhaltszusammenfassung für Medion MD 40609
-
Seite 1: Übersicht
ÜBERSICHT Infrarot-Empfänger für andere Fernbedienungen (Lernfunktion) POWER: Ein- und Ausschalten Hauptfunktion: Teletext anschalten * Stummschaltung Makros aktivieren Lautstärkeregelung Modus-Tasten zur Auswahl des Geräts, das bedient werden soll Funktions-LED: blinkt, wenn eine Funktion ausgeführt wird. Infrarot-Sender 10 Hintergrundbeleuchtung an-/ausschalten 11 TOUCH SCREEN: LCD-Display mit 15 Tastenfeldern; die Funktionen sind im Innenteil beschrieben 12 Nächsten/vorigen Kanal, Titel, etc.* wählen 13 Kurz drücken: SHIFT;... -
Seite 2: Touch Screen: Wichtige Lcd-Tastenfelder
LCD-T OUCH CREEN ICHTIGE ASTENFELDER Zifferntasten 1 - 9: Zum Eingeben von Ziffern und einstelligen Num- mern, z. B. bei der Code-Programmierung oder Kanalwahl -/--: Umschalttaste für zweistellige Nummern (abhängig von der gewählten Anwendung; nicht bei SLEEP TIMER); A/V: Auswahl des SCART-Anschlusses für DVD, SAT, Vi- deorekorder im TV-Betrieb SEARCH: je nach Betriebsmodus: Programmkanäle, Titel usw. -
Seite 3: Inhaltsverzeichnis
NHALTSVERZEICHNIS übersicht ......... 2 Der Touch Screen . -
Seite 4: Sicherheitshinweise
ICHERHEITSHINWEISE Zu dieser Anleitung Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händi- gen Sie unbedingt auch diese Anleitung aus. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benut- zen. Batterien/Akkus können bei Verschlucken lebensgefählich sein. Be- wahren Sie deshalb das Gerät und die Batterien für Kleinkinder un- erreichbar auf. -
Seite 5: Vorbereitung
ORBEREITUNG Bestimmungsgemäßer Gebrauch Ihre Universal-Fernbedienung dient dazu, die Funktionen mehrerer verschiedener Fernbedienungen auszuführen. Be- nutzen Sie Ihre Universal-Fernbedienung für keinen anderen Zweck. Zubehör Beachten Sie beim Auspacken, dass folgende Teile mitgeliefert wurden: Universal-Fernbedienung Bedienungsanleitung, Hersteller-Codeliste, Garantiedokument Batterien einlegen Sie benötigen vier 1,5 V Microzellen LR03 (Alkaline). Legen Sie grundsätzlich nur neue Batterien ein und mischen Sie keine verschiedenen Batteriemarken, -ar- ten oder alte und neue Batterien. -
Seite 6: Fabrikseitige Voreinstellungen (Reset)
Signalton ausschalten Sie können den voreingestellten Signalton ausschalten. Rufen Sie das SETUP-Menü auf (bei aktivem Touch Screen SETUP-Taste 2- 3 Sekunden gedrückt halten; siehe S. 2). Halten Sie die STOP-Taste so lange gedrückt, bis die LED blinkt. Der Si- gnalton ist ausgeschaltet. Um den Signalton wieder einzuschalten, halten Sie die PLAY-Taste so lange gedrückt, bis die LED blinkt. - Seite 7 Geräteart zugeordnet. Die Beschriftung dient Ihrer besseren Übersicht. Geben Sie über die LCD-Zifferntasten den dreistelligen Code ein, z. B. „002“ für ein MEDION TV-Gerät. Drücken Sie anschließend das LCD-Tastenfeld EXIT, um das Menü zu ver- lassen. Prüfen Sie; z. B. mittels der POWER-Taste, ob das Gerät reagiert. Falls nicht, wiederholen Sie die Eingabe mit der nächsten Code-Nummer in der...
- Seite 8 Richten Sie die Fernbedienung auf das Gerät und drücken Sie das LCD-Ta- ) oder drücken Sie die Taste CHAN+ (bzw. CHAN–) stenfeld (bzw. so oft, bis das zu bedienende Gerät den Kanal wechselt. Falls das Gerät keine Kanalwahl hat, drücken Sie eine andere Taste, auf die das Gerät reagieren muss (z.
-
Seite 9: Funktionen
UNKTIONEN Wenn Ihre Geräte richtig codiert wurden, können Sie sie mit der Universal- Fernbedienung ansprechen. Um ein Gerät (einen Modus) auszuwählen, drücken Sie zunächst die Modus- Taste, für die Sie das Gerät codiert haben. Im LCD-Display erscheint der ge- wählte Modus in einem Zifferntastenfeld (TV im Ziffernfeld 1, VCR im Zif- fernfeld 2 usw.). - Seite 10 so dass die Infrarot-LED der Original-Fernbedienung auf die „LEARN“-Di- ode der Universal-Fernbedienung zeigt: Rufen Sie das SETUP-Menü auf (bei aktivem Touch Screen SETUP-Taste 2- 3 Sekunden gedrückt halten; siehe S. 2). Drücken Sie das LCD-Tastenfeld LEARN. Es erscheint das erste LEARN- Menü...
-
Seite 11: Makros Programmieren
Makros programmieren Mit einem Makro können Sie eine Befehlskette speichern, also mehrere Funk- tionen hintereinander automatisch ausführen lassen. Sie können Ketten bis zu 20 Tastenbefehle auf jeder der neun Zifferntasten ablegen. Ein Makro kann verschiedene Geräte umfassen. Schalten Sie das Gerät (die Geräte) ein. Rufen Sie das SETUP-Menü... -
Seite 12: Verschiedene Allgemeine Funkionen
fernfelder erscheinen, unter dem/denen ein Makro abgelegt ist. Wenn kein Ziffernfeld erscheint, ist kein Makro aktiv. Drücken Sie das Ziffernfeld für das zu löschende Makro. Verlassen Sie das Menü ggf. über EXIT. Verschiedene allgemeine Funkionen Universal-Funktion Lautstärke/Mute Lautstärke und Stummschaltung können Sie aus jedem Modus heraus aus- führen, ohne erst in den TV-Modus zu wechseln. -
Seite 13: Einige Funktionen Im Video-Bereich
Sie können jetzt mit maximal drei Tasten eine Funktion wählen bzw. eine maximal dreistellige Programmnummer eingeben. Die Tasten MODE, MAKRO, SETUP, SCREEN sowie Kombinationen mit SHIFT können Sie nicht wählen. SCREEN zählt als ein Tastendruck. – Wenn Sie weniger als drei Tasten benötigen, drücken Sie nochmals die Modus-Taste, um diesen Schritt abzuschließen. -
Seite 14: Technische Daten
– Wenn Sie eine andere Taste drücken, stoppt die Kanalsuche. – Nach zwei Minute stoppt die Kanalsuch von selbst. Diese Funktion kann nicht „gelernt“ werden. Showview/VideoPlus – SV/V+ Wenn Ihr Videorekorder eine VideoPlus oder Showview-Funktion besitzt, können Sie diese mit dem LCD-Tastenfeld SV/V+ aufrufen. Der Videorekor- der muss dazu im Programmiermodus sein.
