HARTING Mehrphasen-Prüfstecker / 10 B
6. Technische Daten
6.1 Allgemeines
Der Mehrphasen-Prüfstecker ermittelt keine Messwerte. Es wird jeweils der Status der Parameter Stern-Drei-
eck-Schaltung, rechtes oder linkes Drehfeld sowie Anschluss der Phasen (L1, L2, L3) ermittelt und dieser Status
wird jeweils optisch dargestellt.
Die technische Realisierung des Prüfsteckers erfolgte auf Grundlage der Norm DIN EN 61010-1 „Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte".
HINWEIS: „Nur Werte mit Toleranzen oder Grenzwerten sind garantierte Daten. Werte ohne Toleranzen sind nur zur
Information."
6.2 Eigenschaften
Nennspannung
Stromaufnahme (pro Phase)
Stromaufnahme (gesamt)
Baugröße
Gehäuse
Material
Dimensionen (L x B x H)
Oberfläche
Verriegelung
Kontakteinsatz
Kontakte
Gewicht
Anzeigen
Steckzyklen
Schutzart

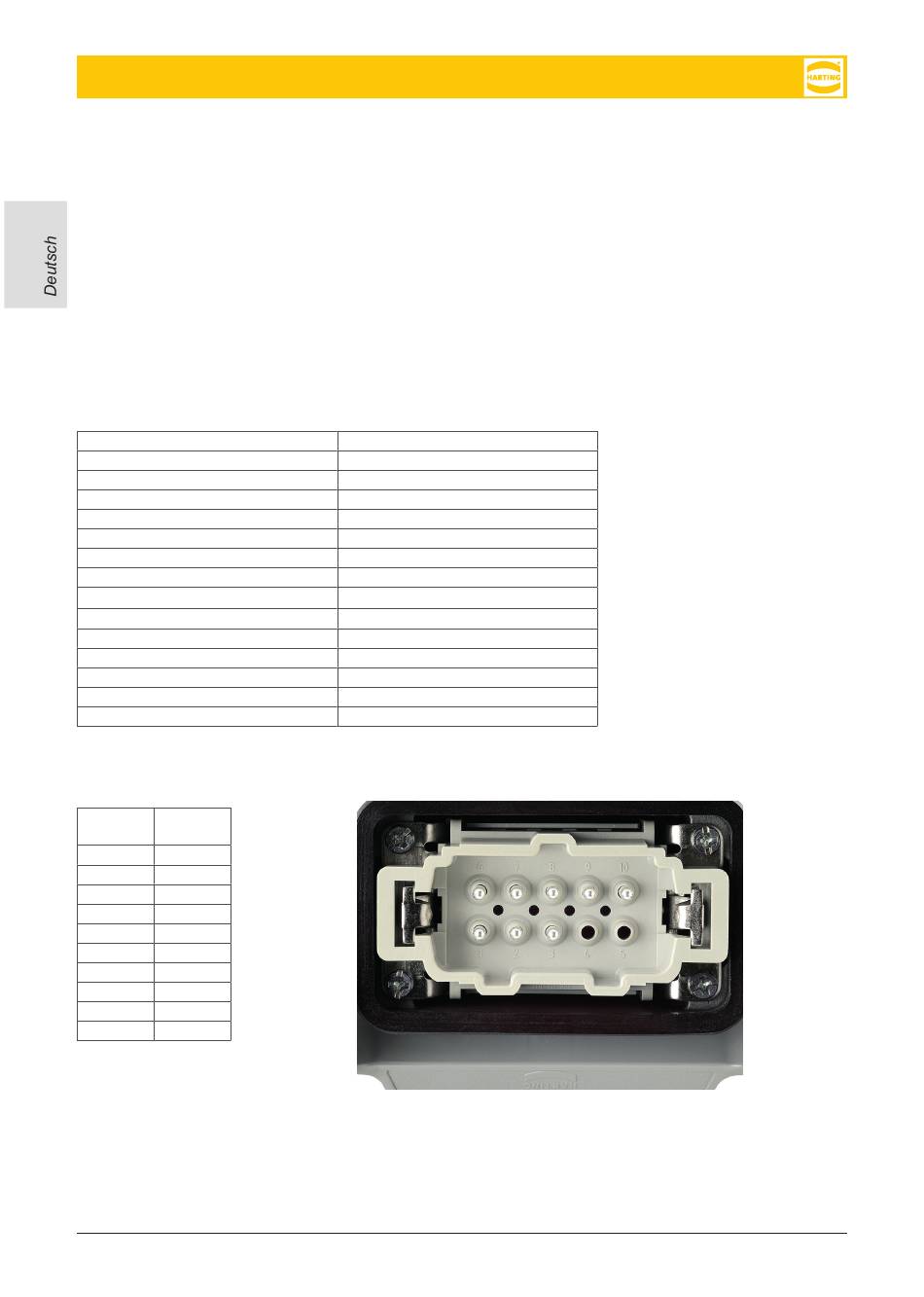

6.3 Kontakt (PIN) - Belegung
PIN /
Contact
1
L1 (U1)
2
L2 (V1)
3
L3 (W1)
4
n.c.
5
n.c.
6
W2
7
U2
8
V2
9
TF
10
TF
12
230/400 V AC
0,025 A
0,075 A
10 B
Han
10 B Kupplungsgehäuse
®
Aluminium, Druckguss
73 x 43 x 74 mm
glasperlengestrahlt
Längsbügel
Han
10 E-M
®
Han E, versilbert
ca. 0,4 kg
LEDs
≥ 500
IP54
