HARTING Mehrphasen-Prüfstecker / 10 B
Je nach Schaltzustand zeigt der Mehrphasen-Prüfstecker den Status der Stern- oder Dreieck-Schaltung mithilfe der
weißen LEDs symbolisch an. Erfolgt eine Umschaltung, ändert sich zeitgleich die Statusanzeige. Je nach anliegen-
dem Drehfeld leuchtet eine grüne LED für ein rechtes bzw. eine rote LED für ein linkes Drehfeld.
4.7 Lagerung
Der Mehrphasen-Prüfstecker muss stets mit arretierter Abdeckkappe und in der mitgelieferten Schutzhülle transpor-
tiert oder gelagert werden, s. Unterkapitel Vorbereitung, p. 8.
5. Bedienungsanleitung

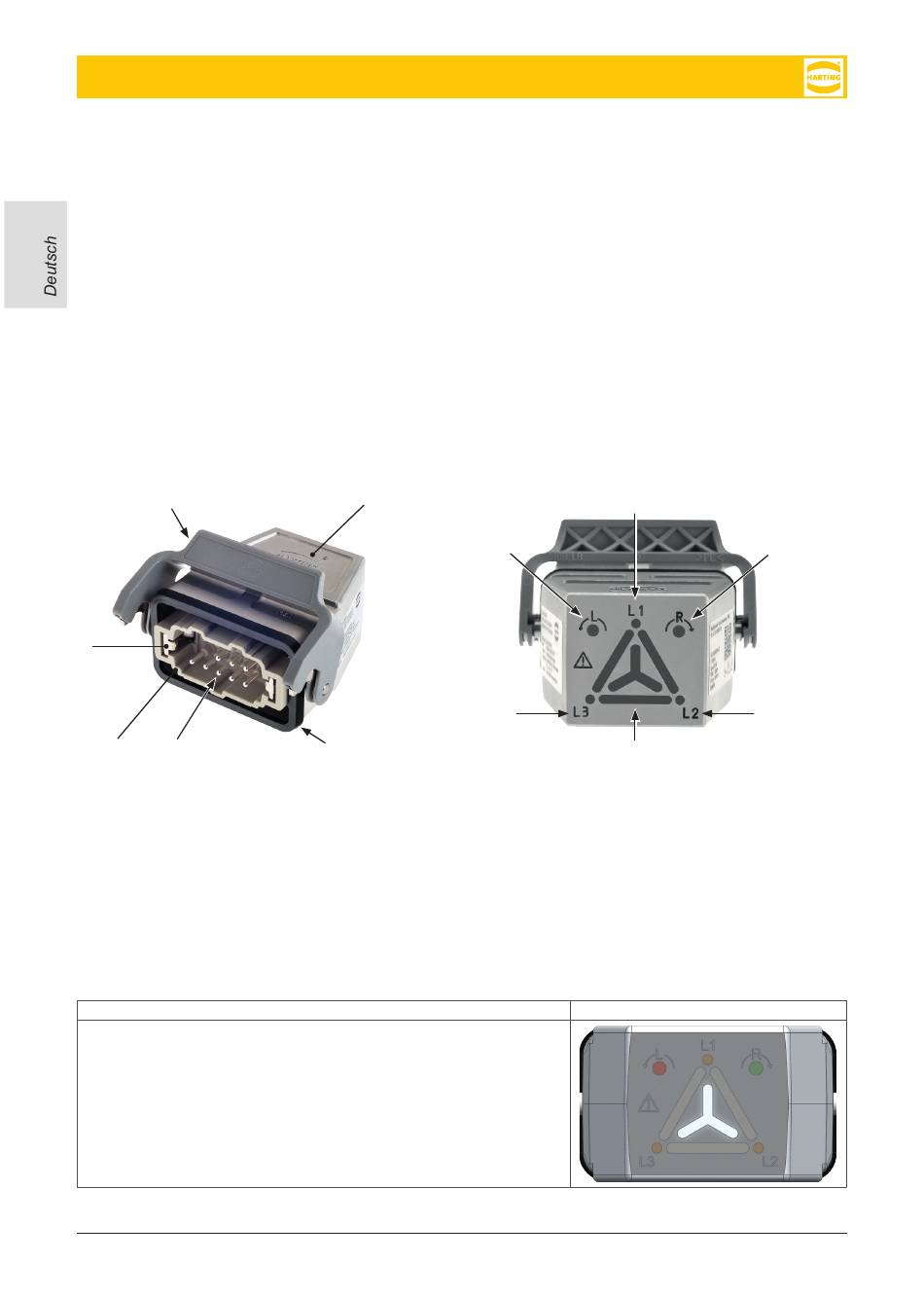

5.1 Komponenten und Anzeigen
2
6
4
5
1
Gehäuse
2
Verriegelungsbügel
3
Dichtung
4
Kontakteinsatz
5
Kontakte
6
Schutzleiteranschluss
5.2 Statusanzeigen
Beschreibung
Stern-Schaltung
Farbe: weiß
10
1
12
10
3
7
8
9
10
11
12
8
7
Anzeigen - Stern- oder Dreieck-Schaltung (weiß)
Anzeige – Phase L1 (orange)
Anzeige – Phase L2 (orange)
Anzeige – Phase L3 (orange)
Anzeige – Drehfeld, rechts (grün)
Anzeige – Drehfeld, links Rot)
HARTING Customised Solutions GmbH & Co. KG
