Handbuch

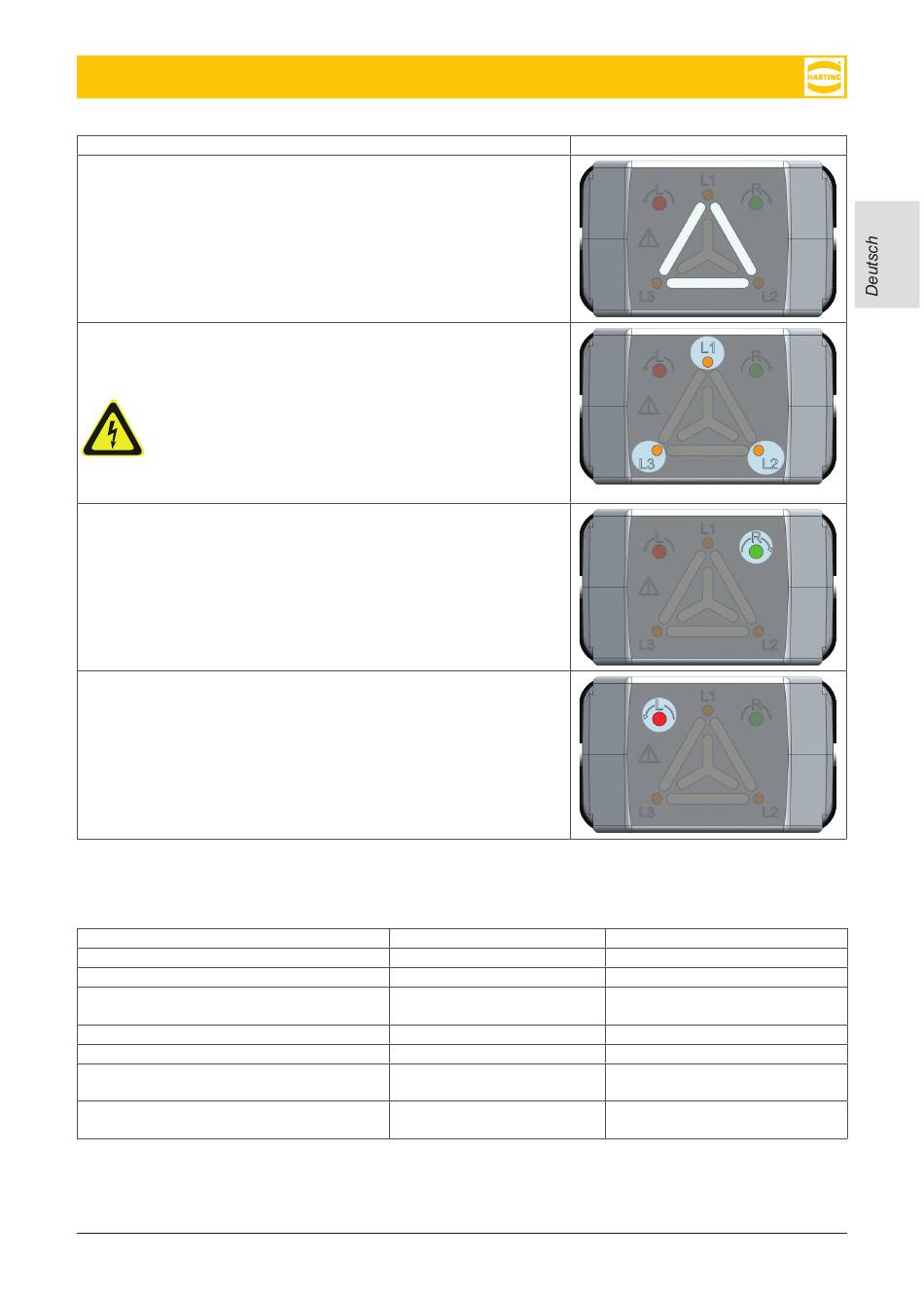

Beschreibung
Dreieck-Schaltung
Farbe: weiß
Anschluss der Phasen
(L1, L2, L3)
Farbe: orange
GEFAHR! Lebensgefahr durch Stromschlag. Der Mehrpha-
sen-Prüfstecker kann keine Spannungsfreiheit darstellen.
Eine Phase kann stromführend sein, ohne dass dies ange-
zeigt wird. Um die Phasen L1, L2 oder L3 anzuzeigen, müssen mindes-
tens zwei Phasen anliegen!
Drehfeld – rechts
Farbe: grün
Drehfeld – links
Farbe: rot
5.3 Mögliche Fehler
Mögliche Fehler
Stern-Symbolik leuchtet nicht
Dreieck-Symbolik leuchtet nicht
LED für Phase L1 (oder L2 oder L3) leuchtet
nicht
LED für Drehfeld rechts leuchtet nicht
LED für Drehfeld links leuchtet nicht
Ein Steg der Stern-Symbolik leuchtet nicht.
Drehfeld wird nicht angezeigt
Zwei Stege der Dreieck-Symbolik leuchten
nicht. Drehfeld wird nicht angezeigt
Ursachen
Stern-Brücke fehlt
Dreieck-Brücke fehlt
Phase nicht angeschlossen
Mindestens eine Phase fehlt
Mindestens eine Phase fehlt
Mindestens eine Phase fehlt
Mindestens eine Phase fehlt
Maßnahme
Stern-Brücke montieren
Dreieck-Brücke einsetzen
Anschluss der Phasen prüfen
Anschluss aller Phasen prüfen
Anschluss aller Phasen prüfen
Anschluss der Phasen prüfen
Anschluss der Phasen prüfen
11
