HARTING Han-Yellock 60 Montageanleitung

Montageanleitung / Assembly instructions
Han-Yellock 60 Anbaugehäuse / Bulkhead mounted housing
®
Montage / Assembly
steckseitig /
mating side
Module / Modules
①
②
Adapterrahmen /
Adapter frames
①
Bestellnummer: 11 12 600 0301/9901
Stand: Oktober 2021
MA_Han-Yellock_60_Anbaugehaeuse_1112600301_9901.indd

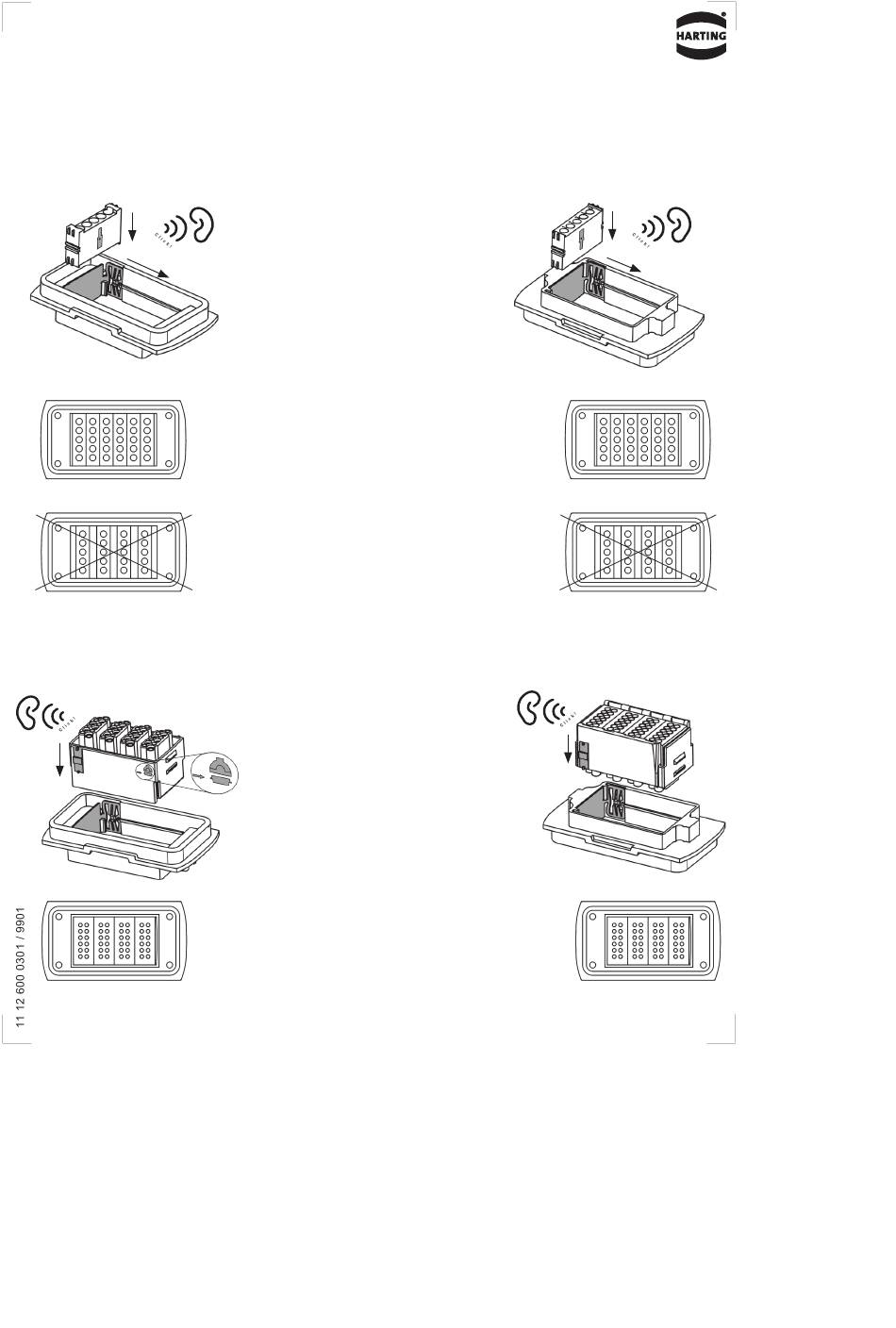

① Setzen Sie das Modul in Position
„A" ein.
▸ Das Modul rastet mit hörbarem
Klicken ein. /
Insert the module into the „A"
position.
▸ The module snaps into position
with an audible click.
② Modul an Endposition schieben. /
Push the module into its final
position.
Hinweis:
Die Steckplätze müssen immer
komplett bestückt werden! /
Notice:
The slots must be filled
completely!
① Beachten Sie die Ausrichtung der
seitlichen Kunststoffnasen!
Diese Kunststoffnasen werden in
die Metallklammer des Gehäuses
gedrückt.
▸ Adapterrahmen rastet mit hör-
barem Klicken ein. /
Note the orientation of the lateral
plastic tabs!
These plastic tabs are pressed
into the metal clamp of the hood/
housing.
▸ Adapter frame snaps into posi-
tion with an audible click.
Hinweis:
Adapterrahmen immer komplett
mit Modulen bestücken! /
Notice:
The adapter frame must be filled
completely!
anschlussseitig /
termination side
Module / Modules
①
②
Adapterrahmen /
Adapter frames
①
