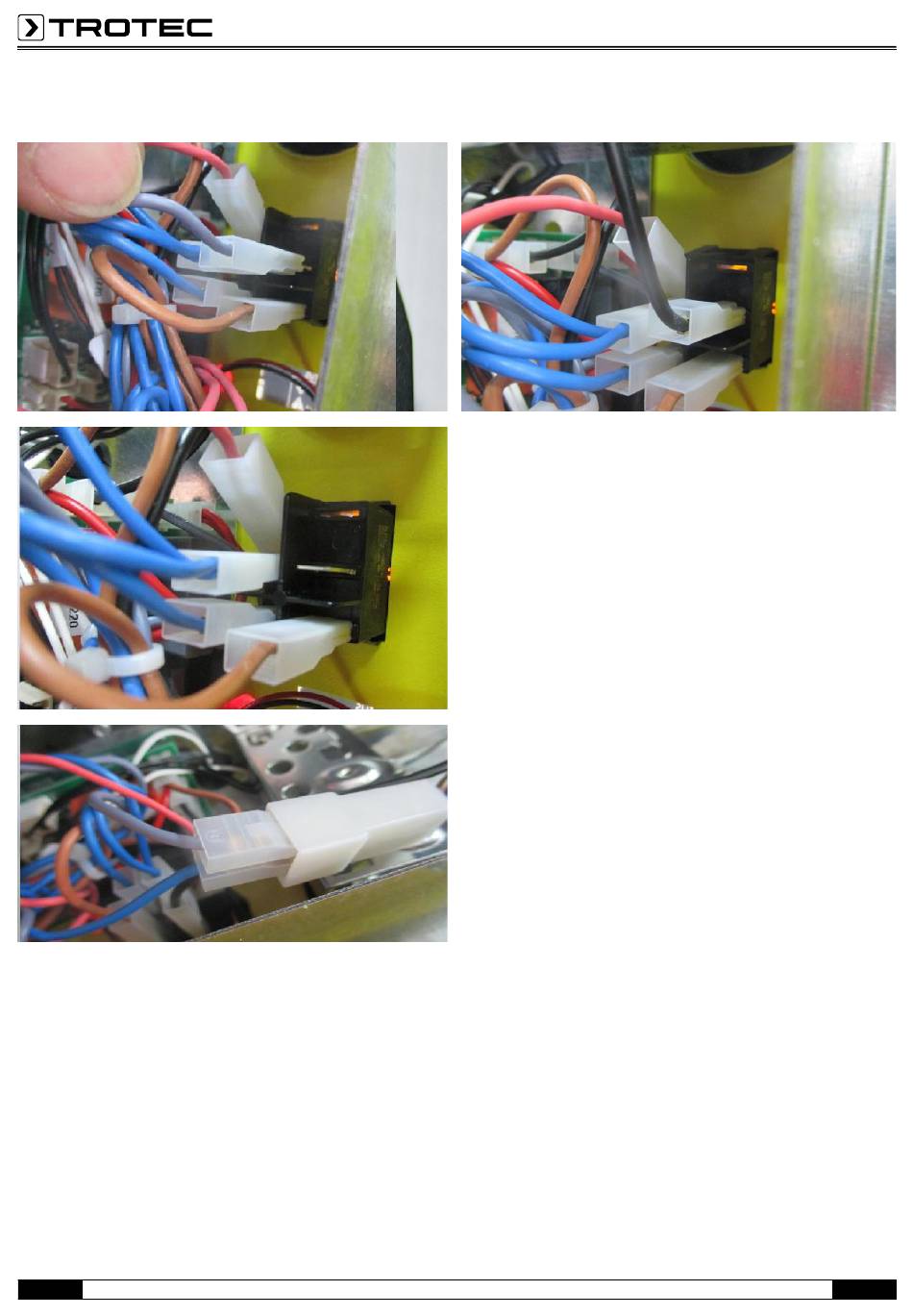

8.) Den oberen rechten Stecker vom EIN/AUS Schalter abziehen und auf das braune Kabel
vom Dualzähler stecken.
9.) Elektrokasten schließen. Gehäuse schließen. Der Umbau ist fertig.
10.) Außen neben dem Zähler nun noch den Aufkleber anbringen.
11.) Abschließend ist das Gerät nach DGUV V3 zu überprüfen.
A - 6
Den schwarzen Stecker vom Dualzähler auf den nun
freien Platz am EIN/AUS Schalter stecken.
Umbauanleitung − Betriebsstundenzähler TTK-S
DE
