Handbuch DEU
HB-20160728
2.2.2
Artikelnummernsystem

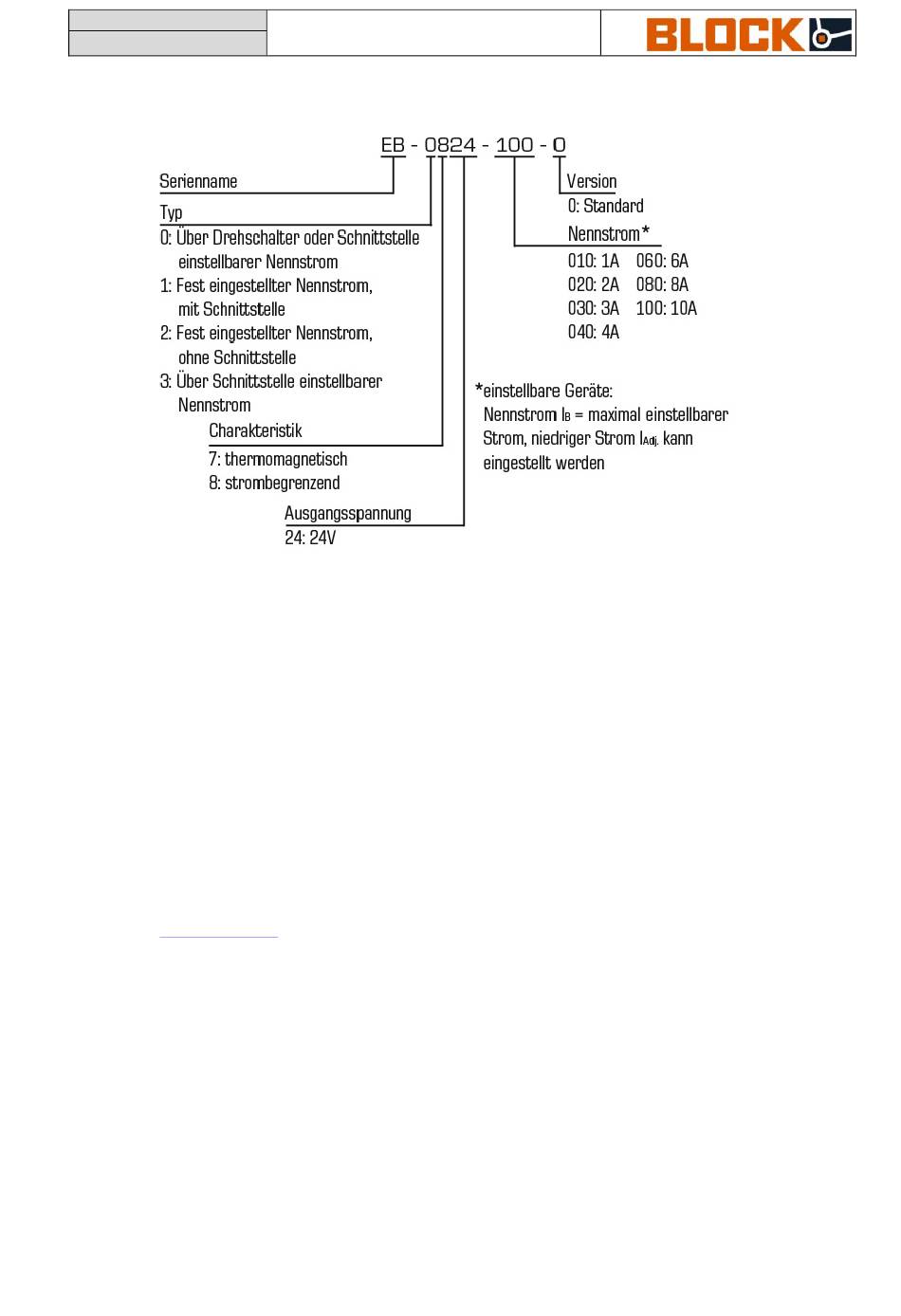

Abbildung 2-2: Artikelnummernsystem
2.3
Koppelmodule
Koppelmodule dienen zur Kommunikation des elektronischen
EasyB-Schutzschaltersystems mit einer übergeordneten Steuerung (SPS,
PC). Um kompatibel zu verschiedenen und in der Automatisierung verbreiteten
Bussystemen und Kommunikationsstandards zu sein werden verschiedene
Koppelmodule angeboten bzw. sind in Planung. Einige Module bieten
Zusatzkontakte wie beispielsweise einen Sammelreseteingang und mehrere
potenzialfreie Sammelmeldekontakte.
Zur Anbindung an die Schutzschalter wird das Koppelmodul linksseitig an die
Schutzschalter angereiht. Die Verwendung mehrerer Koppelmodule an einem
Schutzschalterverbund ist nicht zulässig.
Detaillierte Informationen zu den einzelnen Koppelmodulen finden Sie im
Downloadbereich der jeweiligen Koppelmodule auf der BLOCK Homepage
www.block.eu.
Elektronische Schutzschalter
EASYB
Seite 6 von 18
