Installation
Seite 12
3.2.7 Übersicht Leistungsanschlüsse X24

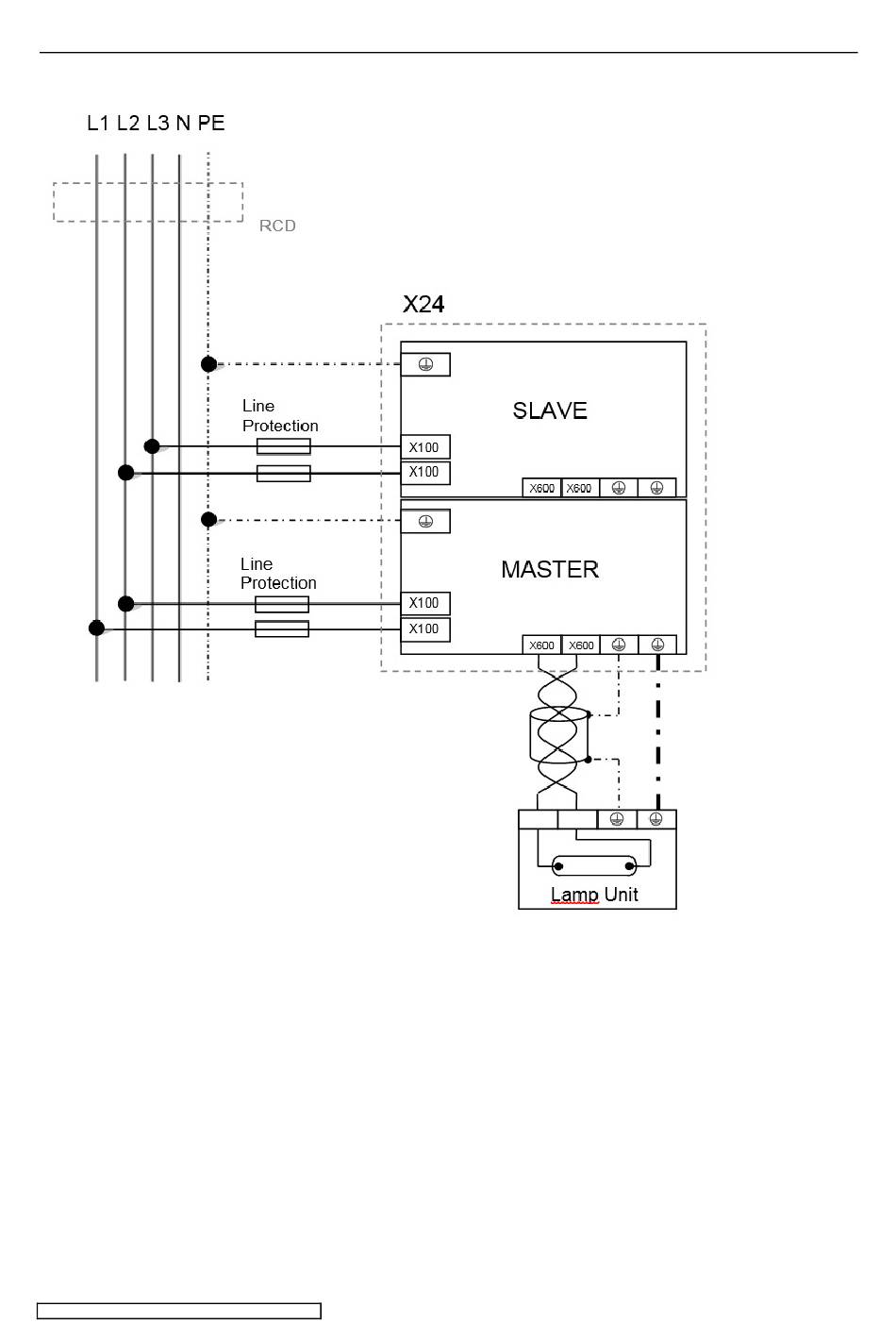

Abb. 8:
Leistungsanschlüsse X24
Bitte beachten Sie die folgenden Punkte:
Anschluss der Leitungen: Am Slave Modul wird nur die Spannungsversorgung mit einem
Schutzleiter an X100 angeschlossen. Beim Master Modul wird die Spannungsversorgung mit
einem Schutzleiter, zusätzlich sämtliche Steuer- und Busleitungen sowie die Lampenzuleitung
angeschlossen.
Phasenbelastung: Bei Anlagen mit mehreren ELC müssen die Geräte gleichmäßig auf alle
Phasen verteilt werden (bspw. 1.Gerät L1/L2, 2.Gerät L2/L3, 3.Gerät L1/L3 usw.).
Leitungsschutz: Für den Leitungsschutz ist eine externe Sicherung vorzusehen.
Anschließend ist eine Schleifenimpedanz-Messung durchzuführen.
