Installation
3.2.3 Übersicht Leistungsanschlüsse X4-X8

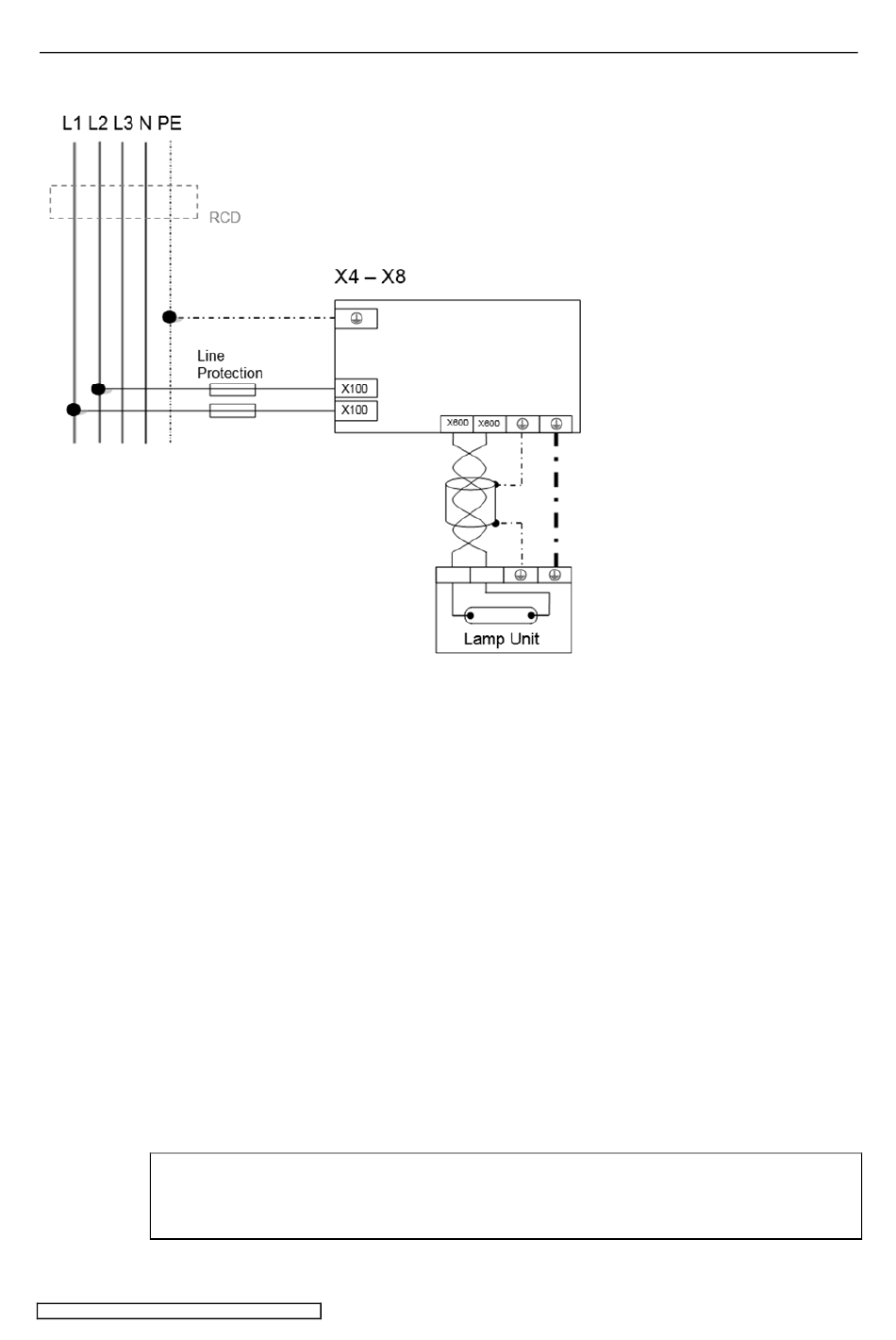

Abb. 5:
Leistungsanschlüsse X4 – X8
In Abb. 5 ist der elektrische Installationsplan dargestellt. Bitte beachten Sie die folgenden
Punkte:
Phasenbelastung: Bei Anlagen mit mehreren ELC müssen die Geräte gleichmäßig auf alle
Phasen verteilt werden (bspw. 1.Gerät L1/L2, 2.Gerät L2/L3, 3.Gerät L1/L3 usw.).
Schutzleiter: es wird dringend empfohlen beide PE-Leitungen an X100 anzuschließen. Sollte
der Stecker versehentlich schräg gesteckt und nicht komplett eingerastet sein, hat dennoch
ein Leiter Kontakt. Darüberhinaus müssen auf Grund des Steckertyps beide PE-Leitungen
angeschlossen werden, um den erforderlichen Leitungsquerschnitt von 10mm² oder mehr zu
realisieren.
Leitungsschutz: Für den Leitungsschutz ist eine externe Sicherung vorzusehen.
Anschließend ist eine Schleifenimpedanz-Messung durchzuführen.
Verwendung eines Fehlerstromschutzschalters: falls ein Fehlerstromschutzschalter
benötigt wird, empfehlen wir die Verwendung von Typ B. Beachten Sie den angegebenen
Ableitstrom aus Kapitel 6.
Schirm:
Der Schirm des Lampenzuleitungskabels muss am ELC an der dafür
vorgesehenen Schirmklammer siehe 3.2.9 aufgelegt werden.
Optional kann der Schirm zusätzlich am Lampenaggregat aufgelegt werden.
ELC X-Serie-V1.3-09.16-D
Technische Änderungen vorbehalten
Seite 8
