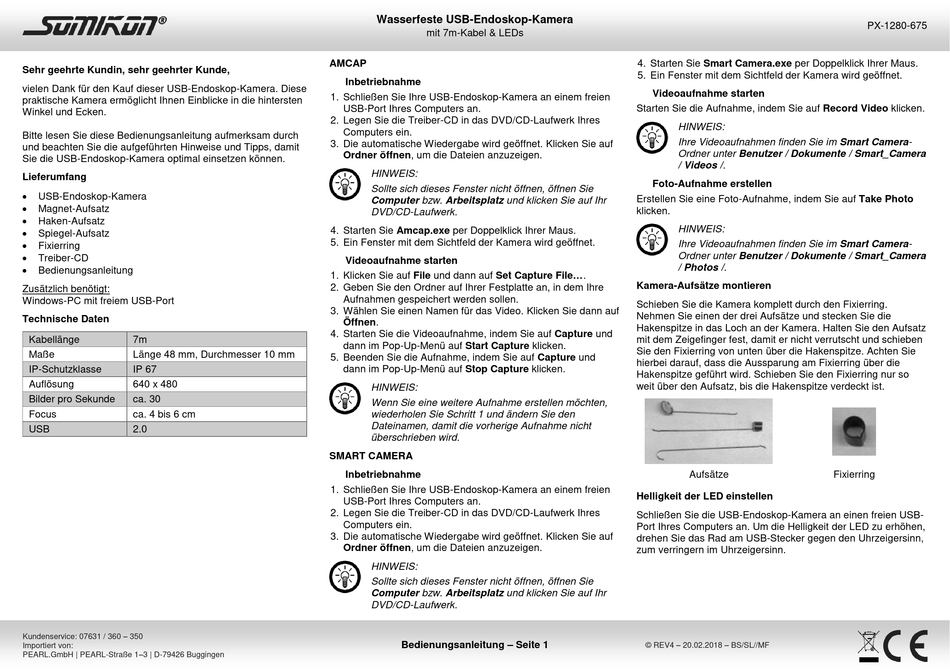

Somikon PX-1280 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser USB-Endoskop-Kamera. Diese
praktische Kamera ermöglicht Ihnen Einblicke in die hintersten
Winkel und Ecken.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die USB-Endoskop-Kamera optimal einsetzen können.
Lieferumfang

USB-Endoskop-Kamera

Magnet-Aufsatz

Haken-Aufsatz

Spiegel-Aufsatz

Fixierring

Treiber-CD

Bedienungsanleitung
Zusätzlich benötigt:
Windows-PC mit freiem USB-Port
Technische Daten
Kabellänge 7m
Maße Länge 48 mm, Durchmesser 10 mm
IP-Schutzklasse IP 67
Auflösung 640 x 480
Bilder pro Sekunde ca. 30
Focus ca. 4 bis 6 cm
USB 2.0
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Wasserfeste USB-Endoskop-Kamera
mit 7m-Kabel & LEDs
AMCAP
Inbetriebnahme
1. Schließen Sie Ihre USB-Endoskop-Kamera an einem freien
USB-Port Ihres Computers an.
2. Legen Sie die Treiber-CD in das DVD/CD-Laufwerk Ihres
Computers ein.
3. Die automatische Wiedergabe wird geöffnet. Klicken Sie auf
Ordner öffnen, um die Dateien anzuzeigen.
HINWEIS:
Sollte sich dieses Fenster nicht öffnen, öffnen Sie
Computer bzw. Arbeitsplatz und klicken Sie auf Ihr
DVD/CD-Laufwerk.
4. Starten Sie Amcap.exe per Doppelklick Ihrer Maus.
5. Ein Fenster mit dem Sichtfeld der Kamera wird geöffnet.
Videoaufnahme starten
1. Klicken Sie auf File und dann auf Set Capture File....
2. Geben Sie den Ordner auf Ihrer Festplatte an, in dem Ihre
Aufnahmen gespeichert werden sollen.
3. Wählen Sie einen Namen für das Video. Klicken Sie dann auf
Öffnen.
4. Starten Sie die Videoaufnahme, indem Sie auf Capture und
dann im Pop-Up-Menü auf Start Capture klicken.
5. Beenden Sie die Aufnahme, indem Sie auf Capture und
dann im Pop-Up-Menü auf Stop Capture klicken.
HINWEIS:
Wenn Sie eine weitere Aufnahme erstellen möchten,
wiederholen Sie Schritt 1 und ändern Sie den
Dateinamen, damit die vorherige Aufnahme nicht
überschrieben wird.
SMART CAMERA
Inbetriebnahme
1. Schließen Sie Ihre USB-Endoskop-Kamera an einem freien
USB-Port Ihres Computers an.
2. Legen Sie die Treiber-CD in das DVD/CD-Laufwerk Ihres
Computers ein.
3. Die automatische Wiedergabe wird geöffnet. Klicken Sie auf
Ordner öffnen, um die Dateien anzuzeigen.
HINWEIS:
Sollte sich dieses Fenster nicht öffnen, öffnen Sie
Computer bzw. Arbeitsplatz und klicken Sie auf Ihr
DVD/CD-Laufwerk.
Bedienungsanleitung – Seite 1
4. Starten Sie Smart Camera.exe per Doppelklick Ihrer Maus.
5. Ein Fenster mit dem Sichtfeld der Kamera wird geöffnet.
Videoaufnahme starten
Starten Sie die Aufnahme, indem Sie auf Record Video klicken.
HINWEIS:
Ihre Videoaufnahmen finden Sie im Smart Camera-
Ordner unter Benutzer / Dokumente / Smart_Camera
/ Videos /.
Foto-Aufnahme erstellen
Erstellen Sie eine Foto-Aufnahme, indem Sie auf Take Photo
klicken.
HINWEIS:
Ihre Videoaufnahmen finden Sie im Smart Camera-
Ordner unter Benutzer / Dokumente / Smart_Camera
/ Photos /.
Kamera-Aufsätze montieren
Schieben Sie die Kamera komplett durch den Fixierring.
Nehmen Sie einen der drei Aufsätze und stecken Sie die
Hakenspitze in das Loch an der Kamera. Halten Sie den Aufsatz
mit dem Zeigefinger fest, damit er nicht verrutscht und schieben
Sie den Fixierring von unten über die Hakenspitze. Achten Sie
hierbei darauf, dass die Aussparung am Fixierring über die
Hakenspitze geführt wird. Schieben Sie den Fixierring nur so
weit über den Aufsatz, bis die Hakenspitze verdeckt ist.
Aufsätze
Helligkeit der LED einstellen
Schließen Sie die USB-Endoskop-Kamera an einen freien USB-
Port Ihres Computers an. Um die Helligkeit der LED zu erhöhen,
drehen Sie das Rad am USB-Stecker gegen den Uhrzeigersinn,
zum verringern im Uhrzeigersinn.
© REV4 – 20.02.2018 – BS/SL//MF
PX-1280-675
Fixierring
