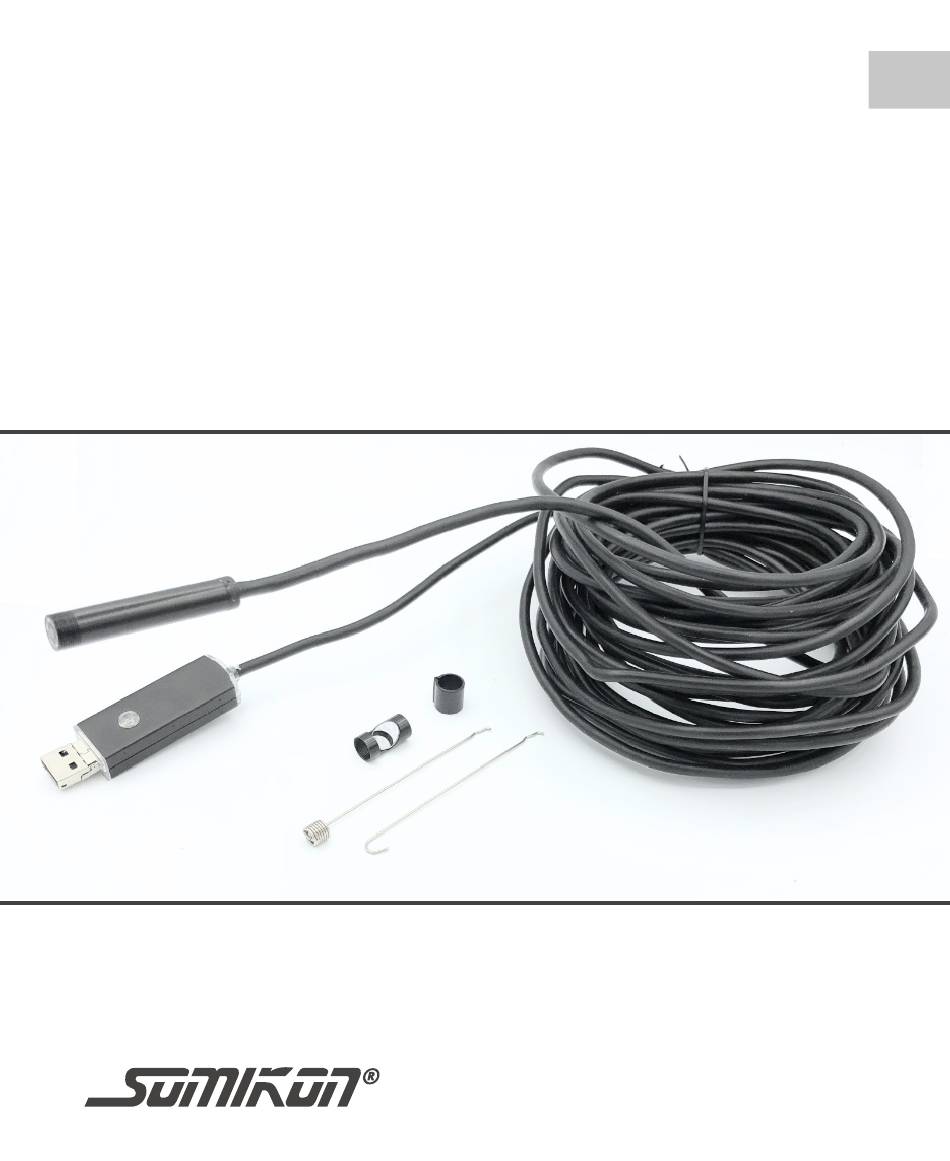

- Seite 1 USB-HD-Endoskop-Kamera für PC und OTG-Android-Smartphone, IP67 Bedienungsanleitung NX-4358-675 NX-4359-675 NX-4360-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.somikon.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihre neue USB-HD-Endoskop-Kamera ....4 Lieferumfang ..............5 Produktvarianten ........... 5 Wichtige Hinweise zu Beginn......6 Sicherheitshinweise ............ 6 Wichtige Hinweise zur Entsorgung ....... 7 Konformitätserklärung ..........8 Inbetriebnahme ..........9 App downloaden ............9 PC-Software installieren ..........9 Verwendung ............10 App verwenden ............12 Foto- und Video-Aufnahme ......13 PC-Software verwenden..........14 Technische Daten ..........17... -
Seite 4: Ihre Neue Usb-Hd-Endoskop-Kamera
IHRE NEUE USB-HD-ENDOSKOP-KAMERA Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser USB-HD-Endoskop- Kamera, die Sie Dank 2in1-USB-Anschluss an Ihren Computer sowie an Ihr OTG-fähiges Smartphone anschließen können. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Endoskop-Kamera optimal einsetzen können. -
Seite 5: Lieferumfang
Lieferumfang • Kamera • Magnet • Haken • Spiegel • Befestigungsring • Software-CD • Bedienungsanleitung Produktvarianten • NX-4358: USB-HD-Endoskop-Kamera UEC-3020.ahd für PC und OTG-Android- Smartphone, 2 m, IP67 • NX-4359: USB-HD-Endoskop-Kamera UEC-3570.ahd für PC und OTG-Android- Smartphone, 5 m, IP67 •... -
Seite 6: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! •... -
Seite 7: Wichtige Hinweise Zur Entsorgung
• Technische Änderungen und Irrtümer vorbehalten! Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich die Produkte NX-4358-675, NX-4359-675 und NX-4360- 675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befinden. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ein. -
Seite 9: Inbetriebnahme
INBETRIEBNAHME App downloaden Laden Sie sich die App OTG View aus dem Google Play Store auf Ihr Android-Mobilgerät herunter und installieren Sie sie. HINWEIS: Um das Gerät mit Ihrem Smartphone verwenden zu können, stellen Sie sicher, dass es OTG-fähig ist. PC-Software installieren Legen Sie die Software-CD in das CD-Laufwerk Ihres Computers ein. -
Seite 10: Verwendung
VERWENDUNG Schließen Sie die Kamera über den USB-Anschluss an Ihren PC an. Wenn Sie die Kamera an Ihr Mobilgerät anschließen wollen, klappen Sie den Anschluss um und verbinden den Micro-USB- Anschluss mit Ihrem Mobilgerät. Wenn Sie den Magnet bzw. Haken befestigen wollen, schieben Sie zuerst den Ring von unten über den Stil. - Seite 11 wollen, schrauben Sie ihn im Uhrzeigersinn auf das USB-Endoskop. Um das Zubehör wieder zu entfernen, ziehen Sie den Ring vom Kamerakopf und nehmen Sie das Zubehör ab. HINWEIS: Auf dem Spiegel ist eine Schutzfolie angebracht. Ziehen Sie diese vor dem Gebrauch ab, da das Bild sonst milchig und unscharf wird.
-
Seite 12: App Verwenden
Drehen Sie am LED-Licht-Regler, um die Helligkeit der LEDs einzustellen. Drücken Sie auf das Foto-Symbol am USB- Anschluss, um ein Foto aufzunehmen. App verwenden • Klappen Sie den USB-Anschluss der Kamera um und verbinden den Micro-USB-Anschluss mit Ihrem Mobilgerät. • Öffnen Sie die App OTG View. Erteilen Sie ggf. der App die nötigen Berechtigungen. -
Seite 13: Foto- Und Video-Aufnahme
Foto- und Video-Aufnahme Tippen Sie auf das Foto-Symbol in der Mitte rechts, um ein Foto aufzunehmen. Wenn Sie ein Video aufnehmen wollen, tippen Sie oben rechts auf das Kamera-Symbol. Die App befindet sich dann im Video-Modus. Um die Aufnahme zu starten bzw. wieder zu beenden, drücken Sie dann rechts in der Mitte auf das Kamera-Symbol. -
Seite 14: Pc-Software Verwenden
PC-Software verwenden Schließen Sie Ihre Kamera an einen USB-Anschluss Ihres Computers an. Öffnen Sie dann das Programm ViewPlayCap. Das Bild der Kamera erscheint nun auf der Startseite der Benutzeroberfläche. HINWEIS: Schließen Sie immer zuerst die Kamera an und öffnen erst dann die Software, ansonsten kann es zu Fehlermeldungen kommen. - Seite 15 Klicken Sie auf Snapshot, um ein Foto aufzunehmen. Die Datei wird Ihnen direkt angezeigt und im Album Bilder auf Ihrem PC gespeichert. Klicken Sie auf Capture, um ein Video aufzunehmen. Bestätigen Sie die Aufnahme, indem Sie auf OK klicken. Zum Beenden der Aufnahme klicken Sie wieder auf Capture.
- Seite 16 Klicken Sie auf Video Capture Pin, um die Auflösung der Kamera zu ändern. Die Auflösung können Sie unter der Ausgabegröße von 160 × 120 bis 1280 × 960 ändern.
-
Seite 17: Technische Daten
TECHNISCHE DATEN Stromversorgung 5 V, max. 500 mA Auflösung 1280 × 720 Pixel (720p) Bildwinkel 60° Idealer 3 cm Fokussierabstand Systemvoraus- Windows 7/8/8.1/10, setzungen Android 4.3 und höher Anzahl LEDs Sensor 2.0 Megapixel CMOS 2in1-USB-Anschluss USB Typ A, Micro-USB 2 m (NX-4358) Kabellänge 5 m (NX-4359) 10 m (NX-4360) - Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 / 09. 02. 2018 – EB/MB//FR//MF...
