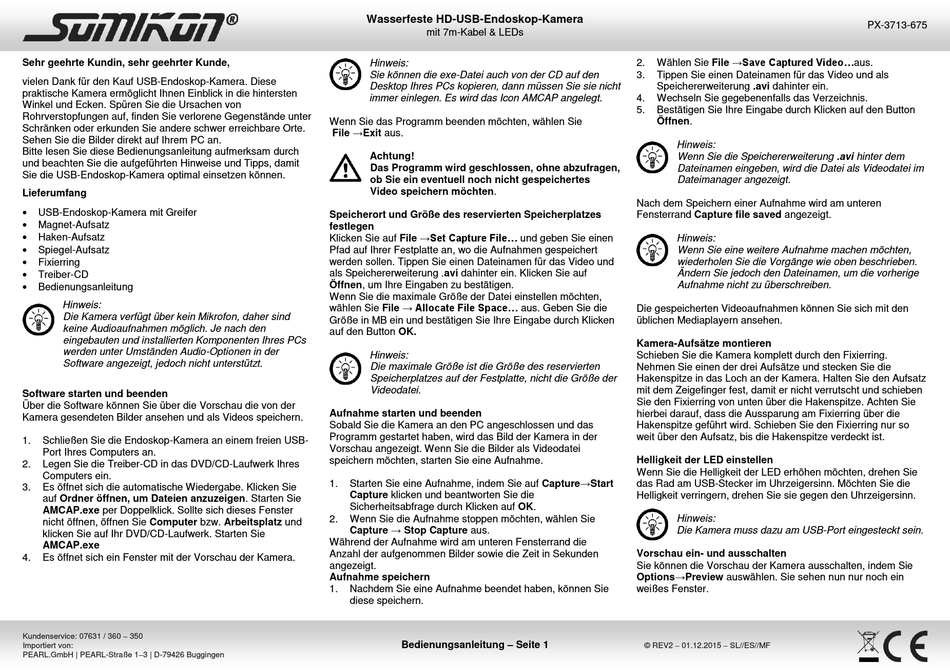

Somikon PX-3713-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf USB-Endoskop-Kamera. Diese
praktische Kamera ermöglicht Ihnen Einblick in die hintersten
Winkel und Ecken. Spüren Sie die Ursachen von
Rohrverstopfungen auf, finden Sie verlorene Gegenstände unter
Schränken oder erkunden Sie andere schwer erreichbare Orte.
Sehen Sie die Bilder direkt auf Ihrem PC an.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die USB-Endoskop-Kamera optimal einsetzen können.
Lieferumfang

 USB-Endoskop-Kamera mit Greifer
Magnet-Aufsatz

 Haken-Aufsatz
Spiegel-Aufsatz

Fixierring

 Treiber-CD
Bedienungsanleitung
Hinweis:
Die Kamera verfügt über kein Mikrofon, daher sind
keine Audioaufnahmen möglich. Je nach den
eingebauten und installierten Komponenten Ihres PCs
werden unter Umständen Audio-Optionen in der
Software angezeigt, jedoch nicht unterstützt.
Software starten und beenden
Über die Software können Sie über die Vorschau die von der
Kamera gesendeten Bilder ansehen und als Videos speichern.
1. Schließen Sie die Endoskop-Kamera an einem freien USB-
Port Ihres Computers an.
2. Legen Sie die Treiber-CD in das DVD/CD-Laufwerk Ihres
Computers ein.
3. Es öffnet sich die automatische Wiedergabe. Klicken Sie
auf Ordner öffnen, um Dateien anzuzeigen. Starten Sie
AMCAP.exe per Doppelklick. Sollte sich dieses Fenster
nicht öffnen, öffnen Sie Computer bzw. Arbeitsplatz und
klicken Sie auf Ihr DVD/CD-Laufwerk. Starten Sie
AMCAP.exe
4. Es öffnet sich ein Fenster mit der Vorschau der Kamera.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Wasserfeste HD-USB-Endoskop-Kamera
mit 7m-Kabel & LEDs
Hinweis:
Sie können die exe-Datei auch von der CD auf den
Desktop Ihres PCs kopieren, dann müssen Sie sie nicht
immer einlegen. Es wird das Icon AMCAP angelegt.
Wenn Sie das Programm beenden möchten, wählen Sie
File →Exit aus.
Achtung!
Das Programm wird geschlossen, ohne abzufragen,
ob Sie ein eventuell noch nicht gespeichertes
Video speichern möchten.
Speicherort und Größe des reservierten Speicherplatzes
festlegen
Klicken Sie auf File →Set Capture File... und geben Sie einen
Pfad auf Ihrer Festplatte an, wo die Aufnahmen gespeichert
werden sollen. Tippen Sie einen Dateinamen für das Video und
als Speichererweiterung .avi dahinter ein. Klicken Sie auf
Öffnen, um Ihre Eingaben zu bestätigen.
Wenn Sie die maximale Größe der Datei einstellen möchten,
wählen Sie File → Allocate File Space... aus. Geben Sie die
Größe in MB ein und bestätigen Sie Ihre Eingabe durch Klicken
auf den Button OK.
Hinweis:
Die maximale Größe ist die Größe des reservierten
Speicherplatzes auf der Festplatte, nicht die Größe der
Videodatei.
Aufnahme starten und beenden
Sobald Sie die Kamera an den PC angeschlossen und das
Programm gestartet haben, wird das Bild der Kamera in der
Vorschau angezeigt. Wenn Sie die Bilder als Videodatei
speichern möchten, starten Sie eine Aufnahme.
1. Starten Sie eine Aufnahme, indem Sie auf Capture→Start
Capture klicken und beantworten Sie die
Sicherheitsabfrage durch Klicken auf OK.
2. Wenn Sie die Aufnahme stoppen möchten, wählen Sie
Capture → Stop Capture aus.
Während der Aufnahme wird am unteren Fensterrand die
Anzahl der aufgenommen Bilder sowie die Zeit in Sekunden
angezeigt.
Aufnahme speichern
1. Nachdem Sie eine Aufnahme beendet haben, können Sie
diese speichern.
Bedienungsanleitung – Seite 1
Wählen Sie File →Save Captured Video...aus.
2.
3. Tippen Sie einen Dateinamen für das Video und als
Speichererweiterung .avi dahinter ein.
4. Wechseln Sie gegebenenfalls das Verzeichnis.
5. Bestätigen Sie Ihre Eingabe durch Klicken auf den Button
Öffnen.
Hinweis:
Wenn Sie die Speichererweiterung .avi hinter dem
Dateinamen eingeben, wird die Datei als Videodatei im
Dateimanager angezeigt.
Nach dem Speichern einer Aufnahme wird am unteren
Fensterrand Capture file saved angezeigt.
Hinweis:
Wenn Sie eine weitere Aufnahme machen möchten,
wiederholen Sie die Vorgänge wie oben beschrieben.
Ändern Sie jedoch den Dateinamen, um die vorherige
Aufnahme nicht zu überschreiben.
Die gespeicherten Videoaufnahmen können Sie sich mit den
üblichen Mediaplayern ansehen.
Kamera-Aufsätze montieren
Schieben Sie die Kamera komplett durch den Fixierring.
Nehmen Sie einen der drei Aufsätze und stecken Sie die
Hakenspitze in das Loch an der Kamera. Halten Sie den Aufsatz
mit dem Zeigefinger fest, damit er nicht verrutscht und schieben
Sie den Fixierring von unten über die Hakenspitze. Achten Sie
hierbei darauf, dass die Aussparung am Fixierring über die
Hakenspitze geführt wird. Schieben Sie den Fixierring nur so
weit über den Aufsatz, bis die Hakenspitze verdeckt ist.
Helligkeit der LED einstellen
Wenn Sie die Helligkeit der LED erhöhen möchten, drehen Sie
das Rad am USB-Stecker im Uhrzeigersinn. Möchten Sie die
Helligkeit verringern, drehen Sie sie gegen den Uhrzeigersinn.
Hinweis:
Die Kamera muss dazu am USB-Port eingesteckt sein.
Vorschau ein- und ausschalten
Sie können die Vorschau der Kamera ausschalten, indem Sie
Options→Preview auswählen. Sie sehen nun nur noch ein
weißes Fenster.
© REV2 – 01.12.2015 – SL//ES//MF
PX-3713-675
