Truma Mover SX Anschlussschema

Information

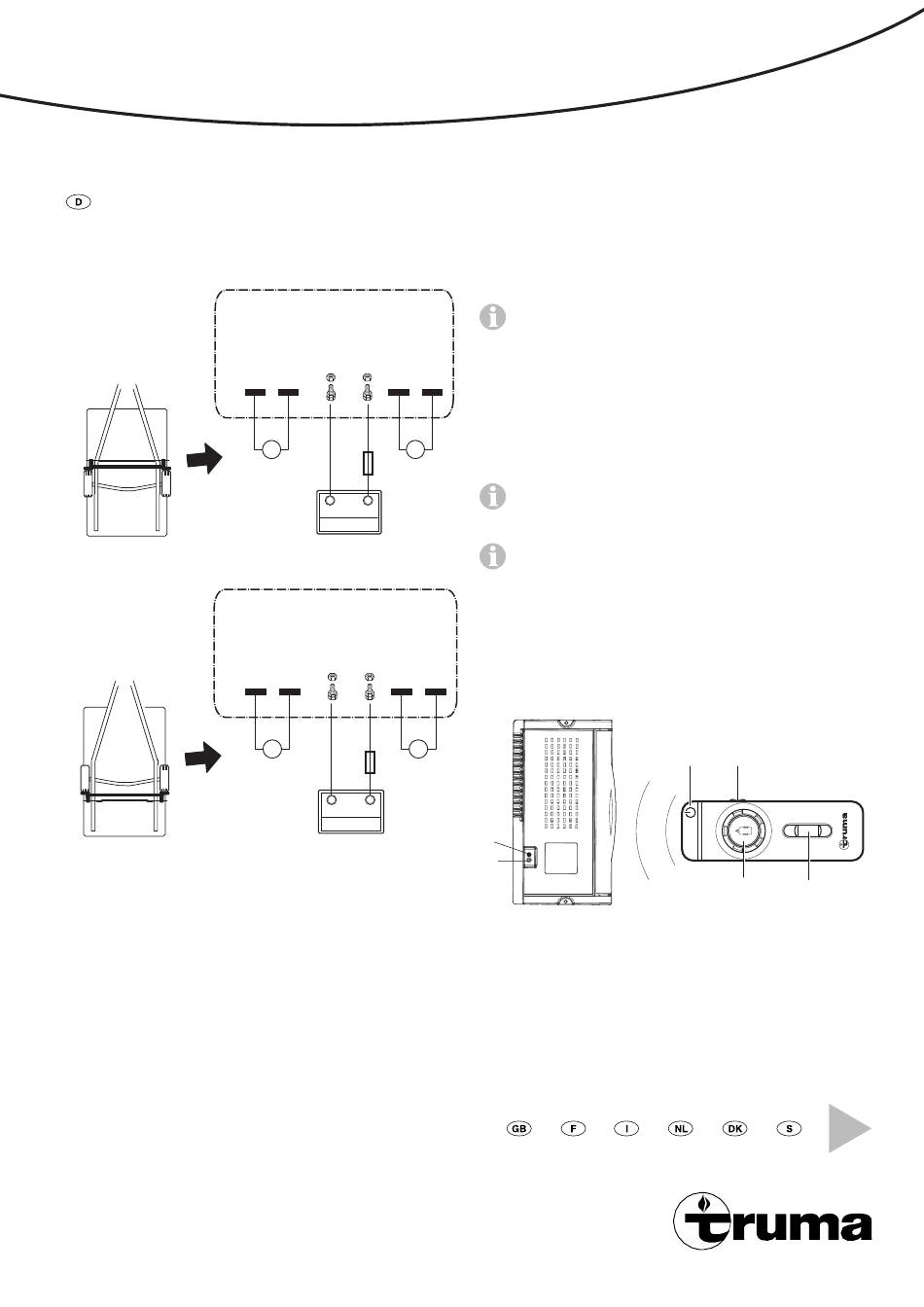

Anschlussschema
Einbau vor
der Achse
Ansicht
von oben
+
B
A
Bild 1
Einbau hinter
der Achse
Ansicht
von oben
–
A
B
Bild 2
Fahr- Fahr-
motor motor
Batterie
– +
4 3 2
– +
A
B
- +
Fahr- Fahr-
motor motor
Batterie
– +
4 3 2
+ –
B A
- +

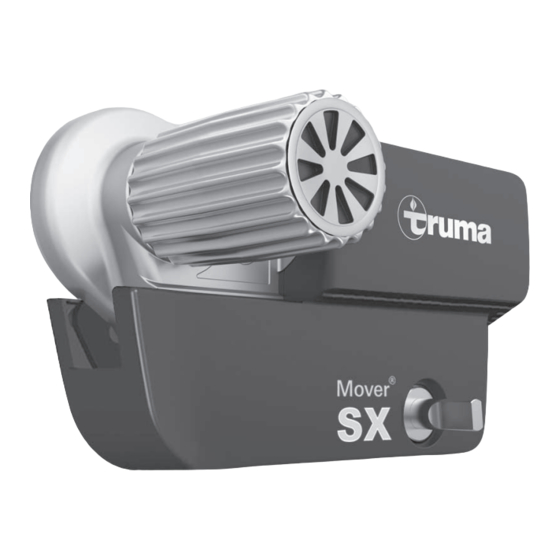

Mover® SX
Abstimmung der elektronischen Steuerung
mit der Funk-Fernbedienung
Fernbe dienung und Steuerung sind werkseitig
aufeinander abgestimmt.
Nach dem Austausch der Steuerung oder der Fernbedie-
nung müssen diese gemäß nachstehender Anleitung erneut
1
abgestimmt werden.
Überprüfen Sie die Montage gemäß der Einbauanweisung
–
und überzeugen Sie sich, dass die Antriebsrollen nicht an-
liegen. Prüfen Sie den ordnungsgemäßen Anschluss und Zu-
stand der Wohnwagen-Batterie.
Folgende Anweisungen zuerst vollständig durchlesen, da
für die Abstimmung nur ein begrenztes Zeitfenster zur
Verfügung steht (ca. 10 Sekunden).
Für die Betätigung des Rückstellknopfes (k) wird z. B. ein
Kugelschreiber oder kleiner Schraubendreher benötigt.
Den Rückstellknopf (k) an der betriebsbereiten Steuerung
drücken und halten (rote LED – j – blinkt langsam), nach ca.
5 Sek. blinkt die LED (j) schnell. Dann den Rückstellknopf
loslassen und innerhalb von 10 Sek. auf der Fernbedienung
den Drehregler (b) ganz nach links drehen und halten –
Schieberegler (c) ganz nach vorne schieben und halten und
1
gleichzeitig die Fernbedienung mit dem Schiebeschalter (a)
einschalten.
+
j
k
Bild 3
Fernbe dienung und Steuerung werden aufeinander abge-
stimmt. Nach erfolgreicher Abstimmung blinkt die rote LED (j)
auf der Steuerung schnell und die grüne LED 4 auf der Fern-
bedienung leuchtet dauerhaft.
LED 4 a
b c
