HomeMatic HmIP-HAP Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HmIP-HAP:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Montage- und
Bedienungsanleitung
Mounting instruction and
operating manual
Access Point (DE)
Access Point (EN)
HmIP-HAP
S. 2
p. 24

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic HmIP-HAP

Inhaltszusammenfassung für HomeMatic HmIP-HAP

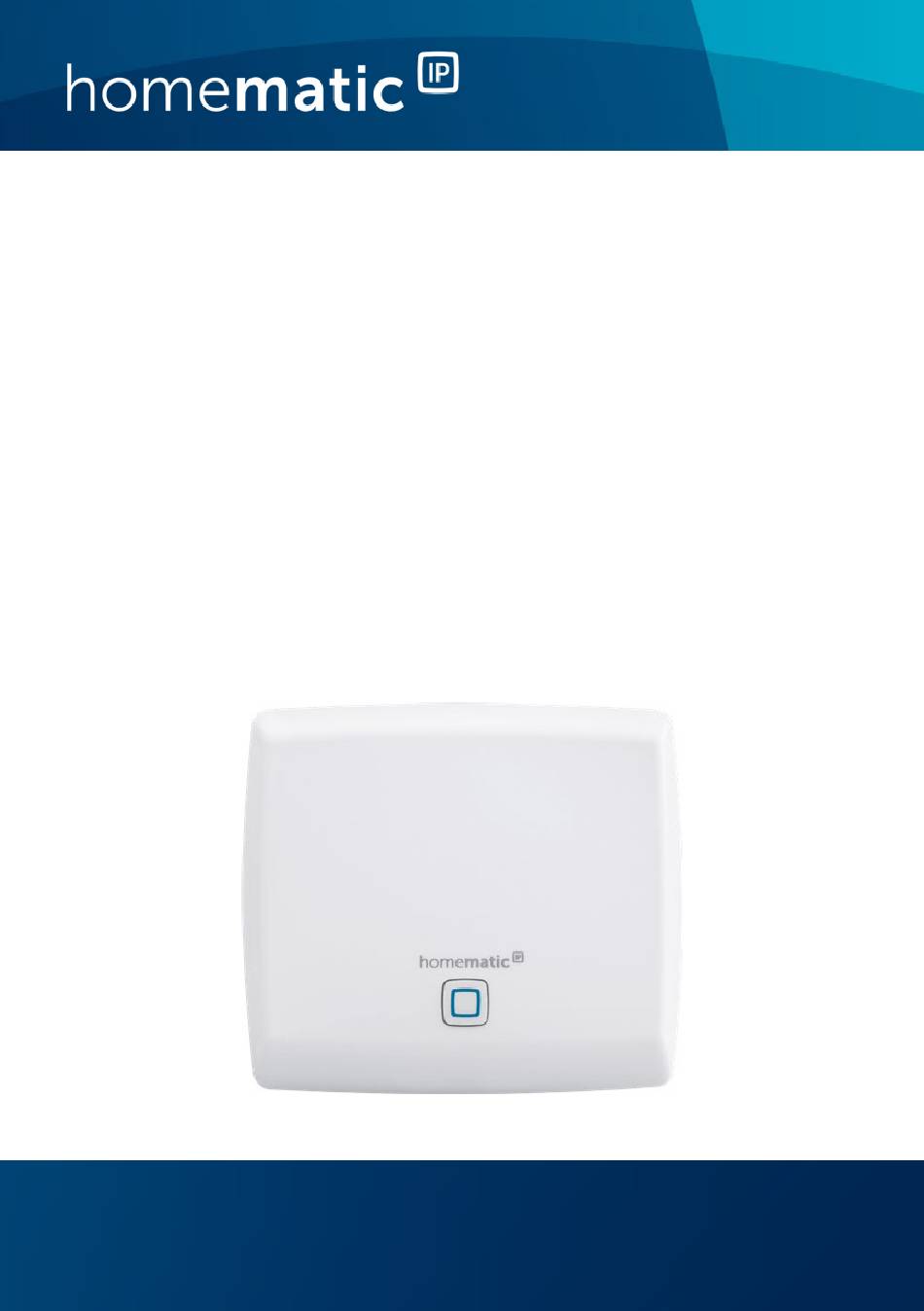

  • Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Access Point (DE) S. 2 Access Point (EN) p. 24 HmIP-HAP...

  • Seite 2: Lieferumfang

    Lieferumfang Anzahl Bezeichnung Homematic IP Access Point Steckernetzteil Netzwerkkabel Schrauben Dübel Bedienungsanleitung Dokumentation © 2015 eQ-3 AG Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise zur Anleitung ...........4 Gefahrenhinweise ............4 Homematic IP – Die neue Smart Home-Generation 7 Funktion und Geräteübersicht ........8 Inbetriebnahme ..............10 Access Point einrichten und montieren ......10 Erste Schritte: Geräte anlernen und Räume hinzufügen ..............13 Bedienung und Konfiguration ...........14 Fehlerbehebung ............. 14 Befehl nicht bestätigt ............14...

  • Seite 4: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.
  • Seite 5 Gefahrenhinweise Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Im Zwei- felsfall lassen Sie das Gerät von einer Fachkraft prüfen. Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile.
  • Seite 6 Gefahrenhinweise Benutzen Sie für die Stromversorgung des Gerä- tes ausschließlich das mitgelieferte Originalnetz- teil (5 V /550 mA). Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Ge- fahr ist der Netzstecker zu ziehen. Verlegen Sie Kabel stets so, dass diese keine Ge- fährdungen für Menschen und Haustiere darstel- len.

  • Seite 7: Homematic Ip - Die Neue Smart Home-Generation

    Homematic IP – Die neue Smart Home-Generation Homematic IP – Die neue Smart Home-Generation Mit Homematic IP gelangen Sie in wenigen Schritten zur intelligenten Smart-Home-Steuerung. Der Homematic IP Access Point ist die zentrale Einheit des Homematic IP Smart-Home-Systems und kommu- niziert über das Homematic IP Funkprotokoll.

  • Seite 8: Funktion Und Geräteübersicht

    Der Homematic IP Access Point ist die zentrale Einheit des Homematic IP Systems. Das Gerät verbindet das Smartphone über die Home- matic IP Cloud mit den Homematic IP Geräten und gibt Konfigurations- und Bedienbefehle aus der App an die Homematic IP Geräte weiter. So können Sie Ihre Smart- Home-Steuerung ganz einfach zu jeder Zeit und von je- dem Ort aus an Ihre Bedürfnisse anpassen.
  • Seite 9 Funktion und Geräteübersicht Rückseite QR-Code und Gerätenummer (SGTIN) Schraublöcher Schnittstelle: Netzwerkkabel Schnittstelle: Steckernetzteil...

  • Seite 10: Inbetriebnahme

    In diesem Kapitel erfahren Sie Schritt für Schritt, wie Sie Ihr Homematic IP System erfolgreich in Betrieb nehmen. Installieren Sie zunächst die Homematic IP App auf Ihrem Smartphone und nehmen Sie den Access Point in Betrieb, wie im nachfolgenden Abschnitt beschrieben. Nach er- folgreicher Inbetriebnahme des Access Points können...
  • Seite 11 Inbetriebnahme lieferte Netzwerkkabel (F) mit dem Router und versorgen Sie Ihr Gerät über das beiliegende Ste- ckernetzteil (G) mit Strom. • Scannen Sie den QR-Code (B) auf der Rückseite des Access Points. Alternativ können Sie die Ge- rätenummer (SGTIN) (B) des Access Points ma- nuell in der App eingeben.
  • Seite 12 Inbetriebnahme • Wenn die LED Ihres Access Points dauerhaft blau leuchtet, bestätigen Sie dies in der App. Bei einem anderen Blinkverhalten der LED folgen Sie den Anweisungen in der App oder s. „6.3 Feh- lercodes und Blinkfolgen“ auf Seite 16. •...

  • Seite 13: Erste Schritte: Geräte Anlernen Und Räume Hinzufügen

    Erste Schritte: Geräte anlernen und Räu- me hinzufügen Sobald Ihr Homematic IP Access Point und die Homema- tic IP App einsatzbereit sind, lernen Sie weitere Home- matic IP Geräte an und ordnen Sie diese über die App Räumen zu.

  • Seite 14: Bedienung Und Konfiguration

    Sie haben immer die Möglichkeit, die Gerä- te- und Raumnamen wieder zu ändern. Bedienung und Konfiguration Nachdem Sie Ihre Homematic IP Geräte erfolgreich an- gelernt und Räume hinzugefügt haben, können Sie Ihr Homematic IP System komfortabel steuern und konfigu- rieren.

  • Seite 15: Duty Cycle

    Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht.

  • Seite 16: Fehlercodes Und Blinkfolgen

    Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Dauerhaft Access Point Warten Sie kurz oranges startet ab und achten Sie Leuchten auf das folgende Blinkverhalten. Schnelles Verbindung Warten Sie bis die blaues Blin- zum Server wird Verbindung aufge- aufgebaut baut wurde und die LED dauerhaft blau leuchtet.
  • Seite 17 Fehlerbehebung Schnelles Fehler beim Prüfen Sie die Ser- rotes Blinken Update ver- und Internet- verbindung. Starten Sie den Access Point neu. Schnelles Vorstufe zum Drücken Sie die oranges Zurücksetzen in Systemtaste erneut Blinken Werkseinstel- für 4 s, bis die LED lungen grün aufleuchtet.

  • Seite 18: Wiederherstellung Der Werkseinstellungen

    • Zurücksetzen und Löschen der gesamten Installation: Hier wird die gesamte Homematic IP Installation zurückgesetzt. Die App muss danach deinstalliert und erneut installiert werden. Der Werkszustand Ihrer einzelnen Homematic IP Geräte muss ebenfalls wieder hergestellt werden, um ein erneutes Anlernen zu ermöglichen.

  • Seite 19: Zurücksetzen Und Löschen Der Gesamten Installation

    Wiederherstellung der Werkseinstellungen halten Sie gleichzeitig die Systemtaste für 4 s gedrückt, bis die LED schnell orange zu blinken beginnt. • Lassen Sie die Systemtaste wieder los. • Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet. Bei rotem Aufleuchten ver- suchen Sie es erneut.

  • Seite 20: Wartung Und Reinigung

    Wartung und Reinigung und alle zuvor beschriebenen Schritte wieder- holen. Nach diesem zweiten Neustart wird Ihr System zurück- gesetzt. Wartung und Reinigung Das Gerät ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch.

  • Seite 21: Allgemeine Hinweise Zum Funkbetrieb

    Gegebenheiten vor Ort eine wich- tige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic  IP HMIP-HAP der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de...

  • Seite 22: Technische Daten

    Technische Daten Technische Daten Geräte-Kurzbezeichnung: HMIP-HAP Versorgungsspannung Steckernetzteil (Eingang): 100 V-240 V/50 Hz Leistungsaufnahme Steckernetzteil: 2,5 W max. Versorgungsspannung: Stromaufnahme: 500 mA max. Leistungsaufnahme Ruhebetrieb: 1,1 W Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T):...
  • Seite 23 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
  • Seite 45 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
