Dieses Kapitel beschreibt die Funktionen
und die Systeme, mit denen der QOODER
ausgestattet ist.
Eine sorgfältige Lektüre der folgenden
Seiten ermöglicht es Ihnen, das Beste
aus Ihrem Roller herauszuholen und ihn
bestmöglich unter Kontrolle zu haben.
16

LAGE DER KOMPONENTEN

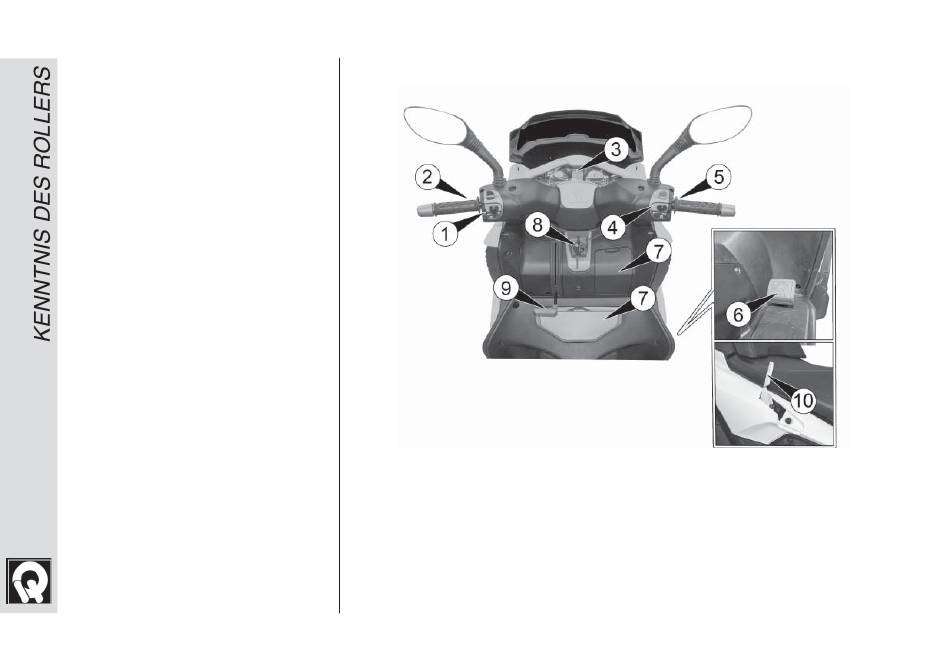

Abb. 1
1 - Gruppe Bedienelemente Lenker linke
Seite.
2 - Hebel für Integralbremse (vorne und hinten).
3 - Instrumententafel.
4 - Gruppe Bedienelemente
rechte Seite
5 - Hebel für Vorderbremse.
6 - Pedal für Integralbremse (vorne und
hinten).
7 - Ablagefächer.
8 - Zündschloss.
Lenker 9 - Hebel für Sperre/Lösen Neigung.
10 - Hebel Feststellbremse
