4. BETJENING OG BRUG

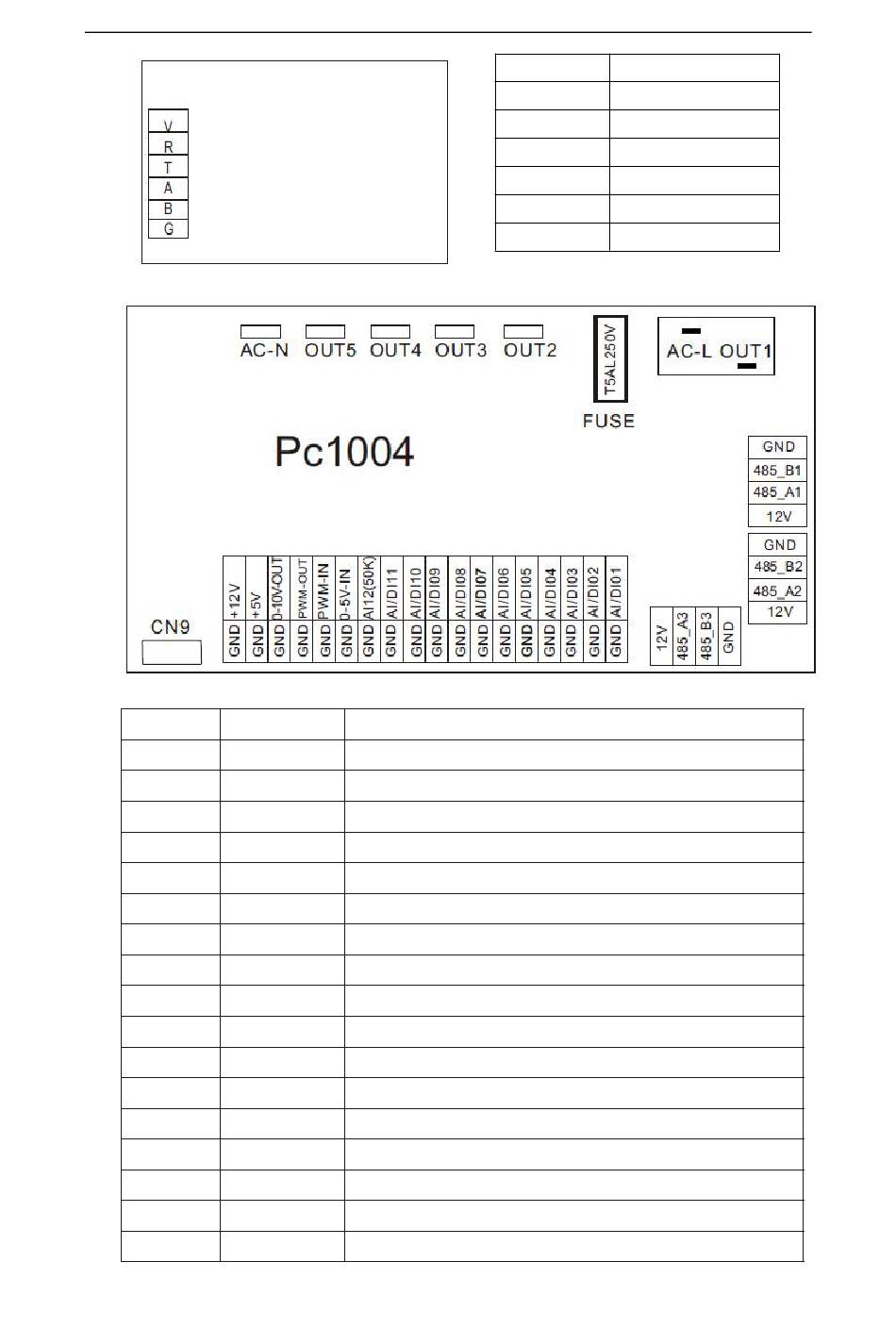

(2) Controllergrænsefladens diagram og definition
Der findes oplysninger om hovedpanelets ind- og udgangsgrænseflader nedenfor
Nummer
01 OUT1
02 OUT2
03 OUT3
04 OUT4
05 OUT5
06 AC-L
07 AC-N
08 AI/DI01
09 AI/DI02
10 AI/DI03
11 AI/DI04
12 AI/DI05
13 AI/DI06
14 AI/DI07
15 AI/DI08
16 AI/DI09
17 AI/DI10
Skilt
Kompressor (output 220-230 V AC)
Vandpumpe (output 220-230 V AC)
4-vejsventil (output 220-230 V AC)
Høj hastighed for ventilator (output 220-230 V AC)
Lav hastighed for ventilator (output 220-230 V AC)
Strømførende ledning (input 220-230 V AC)
Neutral ledning (input 220-230 V AC)
Nødkontaktindgang
Kontaktindgang til vandgennemstrømning
Lavtryksindgang for systemet
Højtryksindgang for systemet
Systemudsugningstemperatur indløb
Vandindløbstemperatur indløb
Vandudledningstemperatur (indløb)
Systemventilspoletemperatur
Omgivelsestemperatur indløb
Tilstandskontaktindgang
Skilt Betydning
V 12 V (strøm +)
R Ikke i brug
T Ikke i brug
A 485A
B 485B
G GND (strøm)
Betydning
indløb
