4. DRIFT OCH ANVÄNDNING

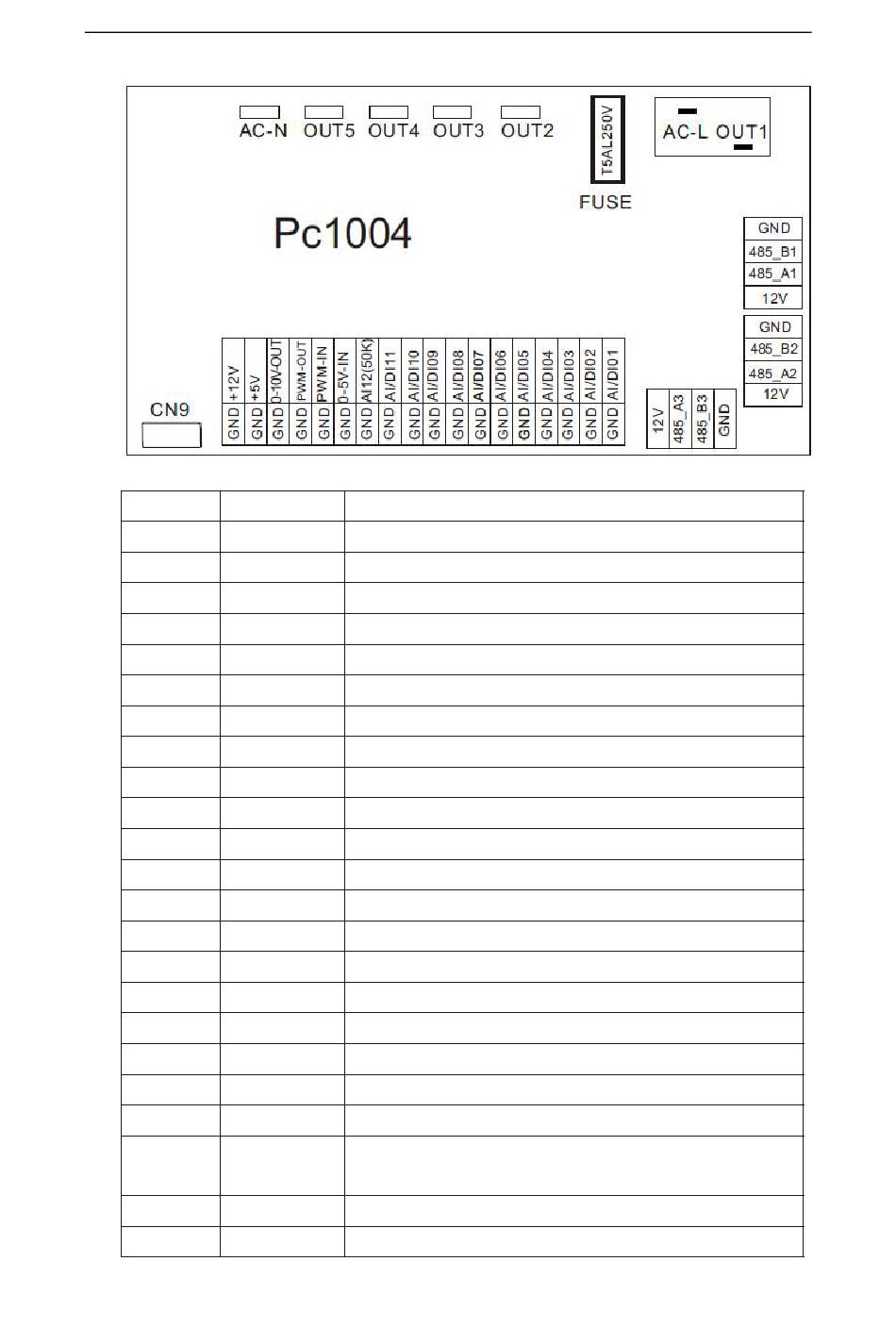

(2) Controller gränssnittsschema och definition
Moderkortet i in- och utgångsgränssnitt instruktionerna nedan
Nummer
01 OUT1
02 OUT2
03 OUT3
04 OUT4
05 OUT5
06 AC-L
07 AC-N
08 AI/DI01
09 AI/DI02
10 AI/DI03
11 AI/DI04
12 AI/DI05
13 AI/DI06
14 AI/DI07
15 AI/DI08
16 AI/DI09
17 AI/DI10
18 AI/DI11
19 AI12(50K)
20 0_5V_IN
21 PWM_IN
22 PWM_OUT
23 0_10V_OUT
Skylt
Kompressor (utgång 220-230VAC)
Vattenpump (utgång 220-230VAC)
4-vägsventil (utgång 220-230VAC)
Hög hastighet på fläkten (utgång 220-230VAC)
Låg hastighet på fläkten (utgång 220-230VAC)
Spänningsatt kabel (ingång 220-230VAC)
Neutral tråd (ingång 220-230VAC)
Nödbrytare ingång
Vattenflödesbrytare ingång
System lågtrycksingång
Systemets högtrycksingång
Inmatning av systemets sugtemperatur
Vatten ingångs temperatur
Vattenutgångstemperatur (ingång)
Systemfläktens spole temperaturingång
Omgivningstemperaturingång
Lägesomkopplaringång
Master-slavmaskinomkopplare / frostskydds-temperaturingång
System ingång för avgastemperatur
Kompressorströmdetektering / Trycksensor (ingång)
Master-slavmaskinomkopplare / Feedback-signal för EC
fläkt (ingång)
AC-fläktkontroll (utgång)
EC-fläktkontroll (utgång)
Betydelse
