EINSTELLUNG DER SCHALLKEULE

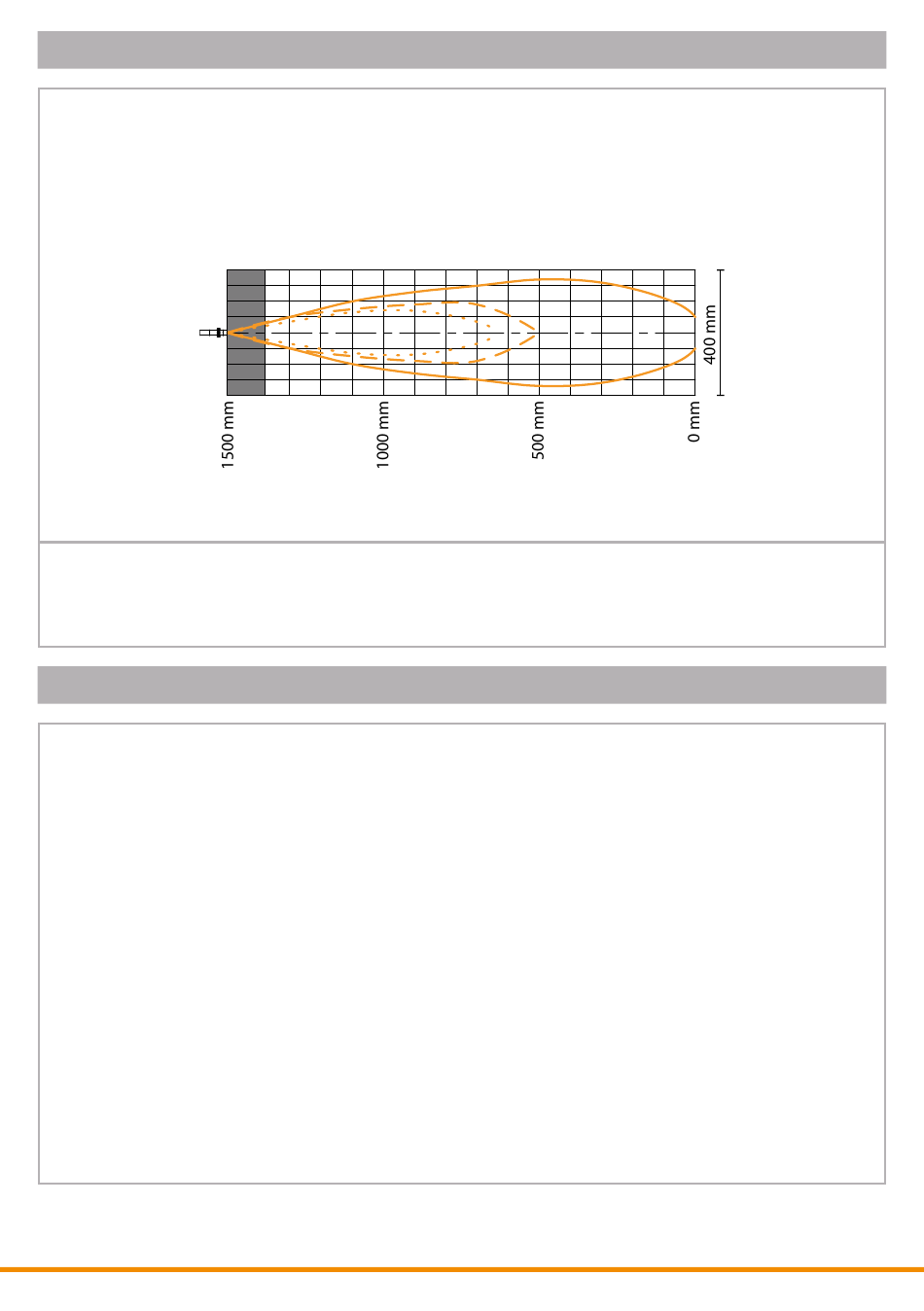

In dem Diagramm sind die 3 typischen Schallkeulengrößen dargestellt, die programmiert werden
können.
Die Schallkeulengröße wird durch Anlegen der Versorgungsspannung -U
Eingang eingestellt:
• kleine Keule: 5...10 s lang auf -U
• mittlere Keule: 10...15 s lang auf -U
• große Keule: 15...20 s lang auf -U
Die genaue Größe der Schallkeule hängt von verschiedenen Faktoren am Einsatzort ab: Luftdruck,
Temperatur, Luftfeuchtigkeit und Größe des Zielobjektes.
Einstrahlwinkel
Glatte Flächen sind bis zu einem Neigungswinkel von ca. 10° abtastbar. Raue und stark strukturierte
(gekörnte) Oberflächen sind jedoch bis zu weit größeren Winkeln erfassbar. Im Reflexschranken-
Modus spielt der Neigungswinkel des Objekts keine Rolle.
SYNCHRONISATION UND AUSBLENDUNG
Sensoren mit der Option Y verfügen über die Funktionen Synchronisation und Ausblendung:
Synchronisation:
Wenn mehrere Sensoren nahe beieinander platziert sind und das selbe Objekt abtasten bzw. ein
gemeinsamer Hintergrund vorhanden ist, müssen die Sensoren synchronisiert werden. Dazu werden
die Teach/Sync.-Leitungen aller Sensoren (max. 6 Sensoren) miteinander verbunden.
Wichtig ist hierbei die Reihenfolge:
1. jeden Sensor einzeln (!) teachen
2. Speisung abschalten
3. alle Teach/Sync. Leitungen miteinander verbinden
4. die Sensoren erst dann wieder speisen, wenn alles verdrahtet ist!
Ausblendung:
Diese Zusatzfunktion ist zum Beispiel bei der Füllstandmessung mit störenden Rührwerken interessant.
Der Sensor kann durch ein externes Signal gestoppt werden. Dazu wird auf die Teach/Sync.-Leitung
ein Signal von 1...3 VDC gegeben. Solange diese Spannung anliegt, sendet der Sensor nicht mehr und
behält die zuletzt gemessene Distanz. Zum wieder Einschalten muss die externe Spannungsquelle
abgetrennt werden (nicht auf Masse, sondern hochohmig getrennt!).
einlernen (LED blinkt schnell gelb)
B
einlernen (LED blinkt schnell gelb/rot)
B
einlernen (LED blinkt schnell rot)
B
(0 V) für >5 s an den Teach-
B
