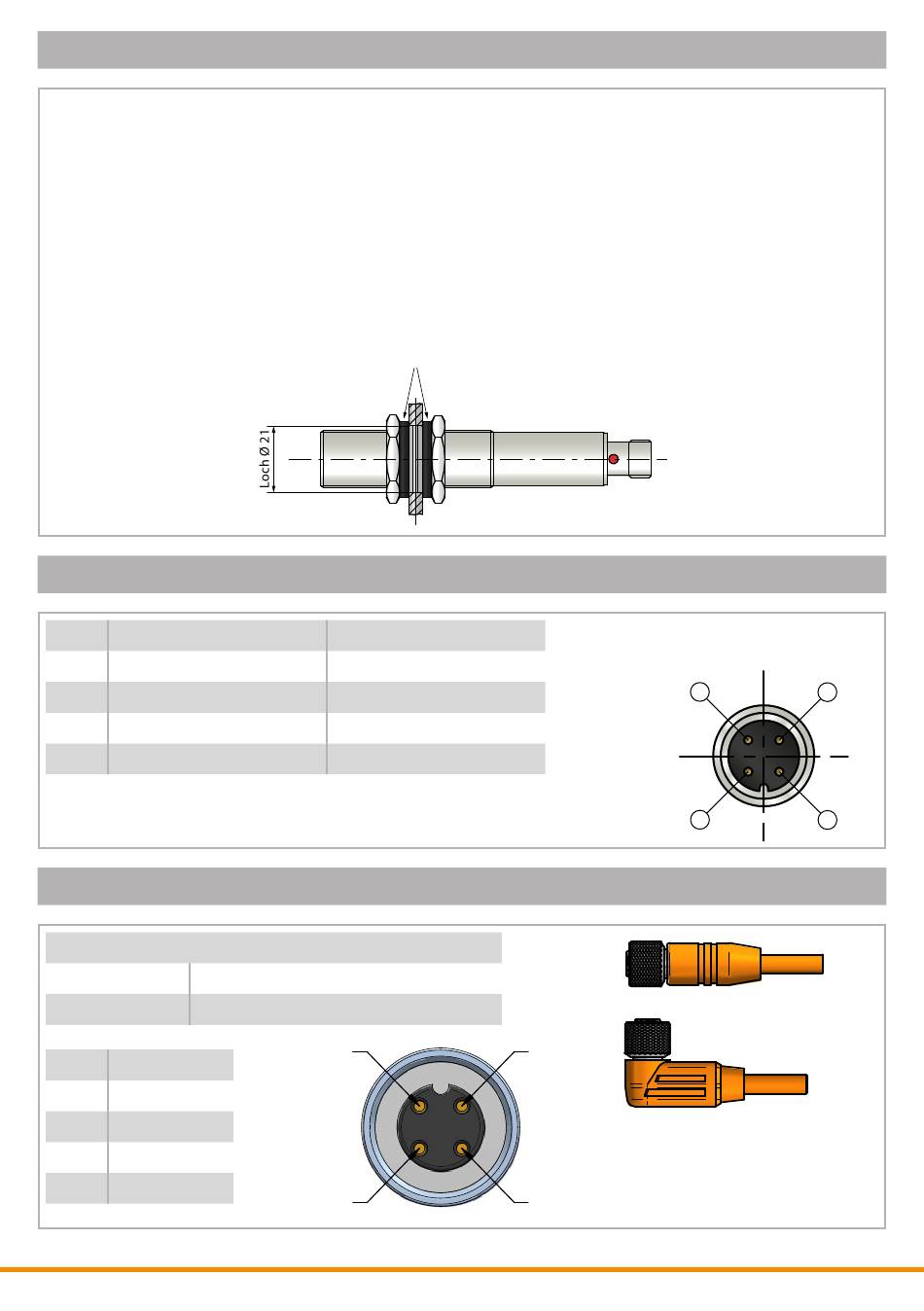

MONTAGE
• Ultraschall-Sensoren dürfen in jeder beliebigen Lage eingebaut werden, sofern Ablagerungen (z. B.
Staub, Sprühnebel, kondensierendes Wasser) auf der schallaktiven Membrane vermieden werden.
• Es ist wichtig bei der Montage des Sensors darauf zu achten, dass keine Körperschallbrücken zur
Halterung entstehen. Verwenden Sie hierfür die im Lieferumfang enthaltenen Gummiringe.
• Bei nicht sachgerechtem Einbau können sich mehrere Ultraschall-Sensoren gegenseitig beeinflussen
und Fehlschaltungen hervorrufen. Um diese auszuschließen, müssen Mindestabstände eingehalten
werden.
• Durch Schall-Umlenkwinkel lässt sich die Ultraschall-Keule auch umlenken, jedoch zu Lasten
der maximalen Reichweite. Eine Umlenkung des Sensors ist generell bei harten ebenen Flächen
möglich. Mehrfaches Umlenken sollte vermieden werden.
ELEKTRISCHER ANSCHLUSS
Pin
Version Analogausgang
1
+24 VDC
2
Teach/Sync.
3
GND
4
OUT Analog
Synchronisationseingang nur in Verbindung mit Option Y
1)
Der Sensor erkennt automatisch die angeschlossene Last und gibt entsprechend
2)
4...20 mA oder 0...10 V aus.
ZUBEHÖR ANSCHLUSSKABEL
Kabel mit M12-Gegenstecker (Buchseneinsatz), 4-polig
K4PXM-S-M12
X m, Stecker gerade, geschirmt, IP67
K4PXM-SW-M12
X m, Stecker gewinkelt, geschirmt, IP67
Pin
Kabelfarben
1
BR
2
WS
3
BL
4
SW
2 Gummiringe
Version Schaltausgang
+24 VDC
Teach/Sync.
1)
GND
OUT PNP
2)
Pin 1
Pin 4
1)
Pin 2
Pin 3
M12-Stecker
(Stifteinsatz)
4
3
1
2
