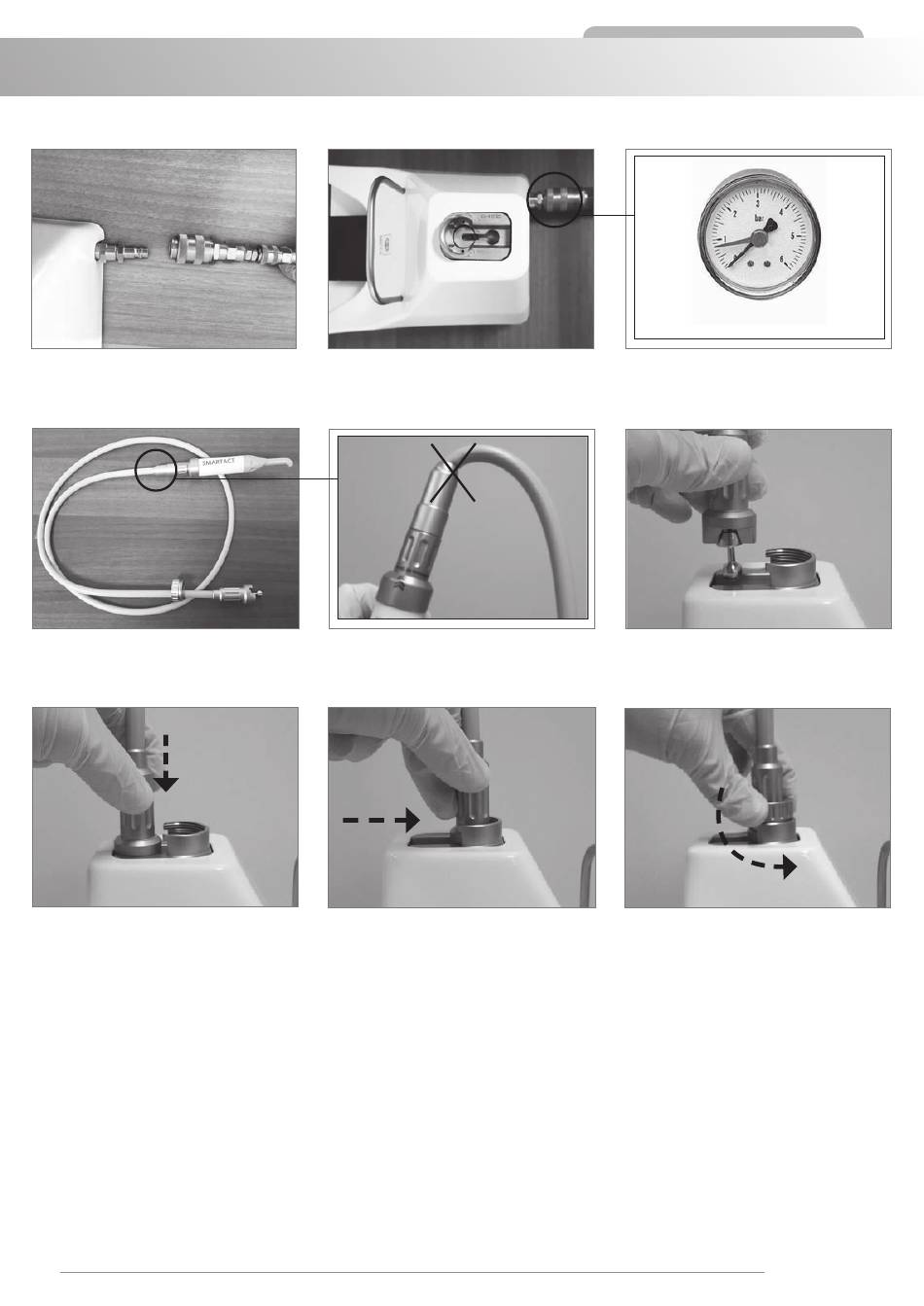

AGGANCIO DEL MANIPOLO AL PEDALE
Foto. 8
Allacciare la pedaliera alla rete dell'aria com-
pressa. Utilizzare un riduttore di pressione eu-
ropean standard .
1
Foto. 10
Cavo di connessione della pedaliera al mani-
polo.
Foto. 12
Posizionare il terminale all'interno della cavità
che si trova nella parte superiore del pedale.
Il riduttore di pressione femmina è un optional non fornito nella confezione.
1
4
Foto. 9
Impostare la pressione d'esercizio a non meno
di 2 bar (max consentita 6 bar).
NO
Foto. 13
Far scorrere la ghiera orizzontalmente verso
l'alloggiamento circolare.
Smartact
Min 2 Bar Max 6 Bar
Foto. 11
Inserire il terminale del cavo nella pedaliera.
Foto. 14
Smartact
