Meta Smartact Bedienungsanleitung Seite 12

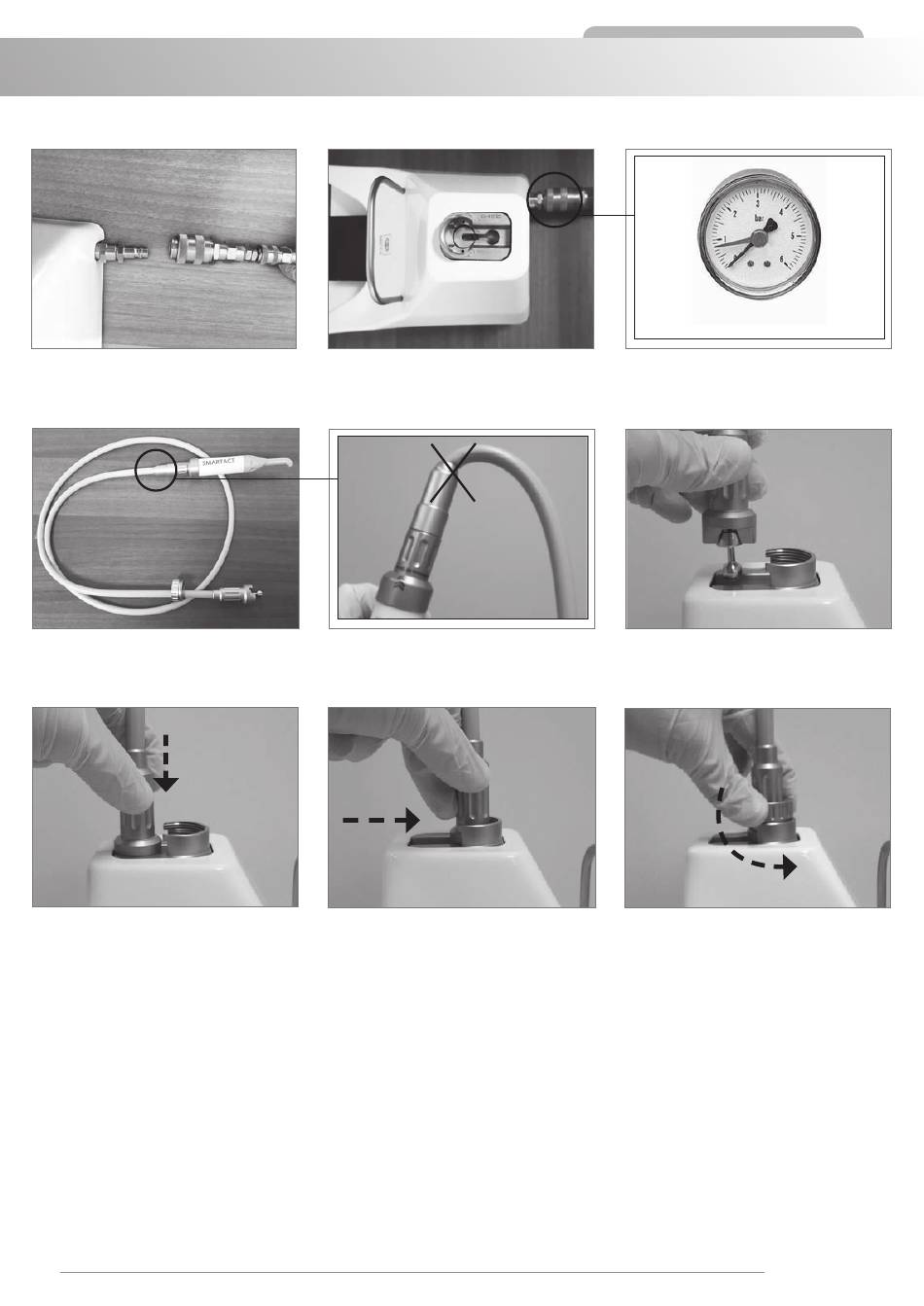

MONTAGE DES HANDSTüCKS AN DAS PEDAL
Foto. 8
Verbinden sie die Treteinheit mit dem Druck-
luftnetz. Verwenden sie einen Druckminderer
European Standard .
1
Foto. 10
Verbindungskabel zwischen Treteinheit und
Handstück.
Foto. 12
Positionieren Sie das Endstück in die Öffnung,
die sich im oberen Teil der Treteinheit befindet.
Der hohle Druckminderer ist optional und wird nicht in der Verpackung mitgeliefert.
1
12
Foto. 9
Als Betriebsdruck legen Sie nicht weniger als 2
bar (maximal zulässig 6 bar).
NO
Foto. 13
Führen Sie die Hülse horizontal an den runden
Sitz heran.
Smartact
Min 2 Bar Max 6 Bar
Foto. 11
Führen Sie das Kabelendstück in die Treteinheit
ein.
Foto. 14
Smartact
