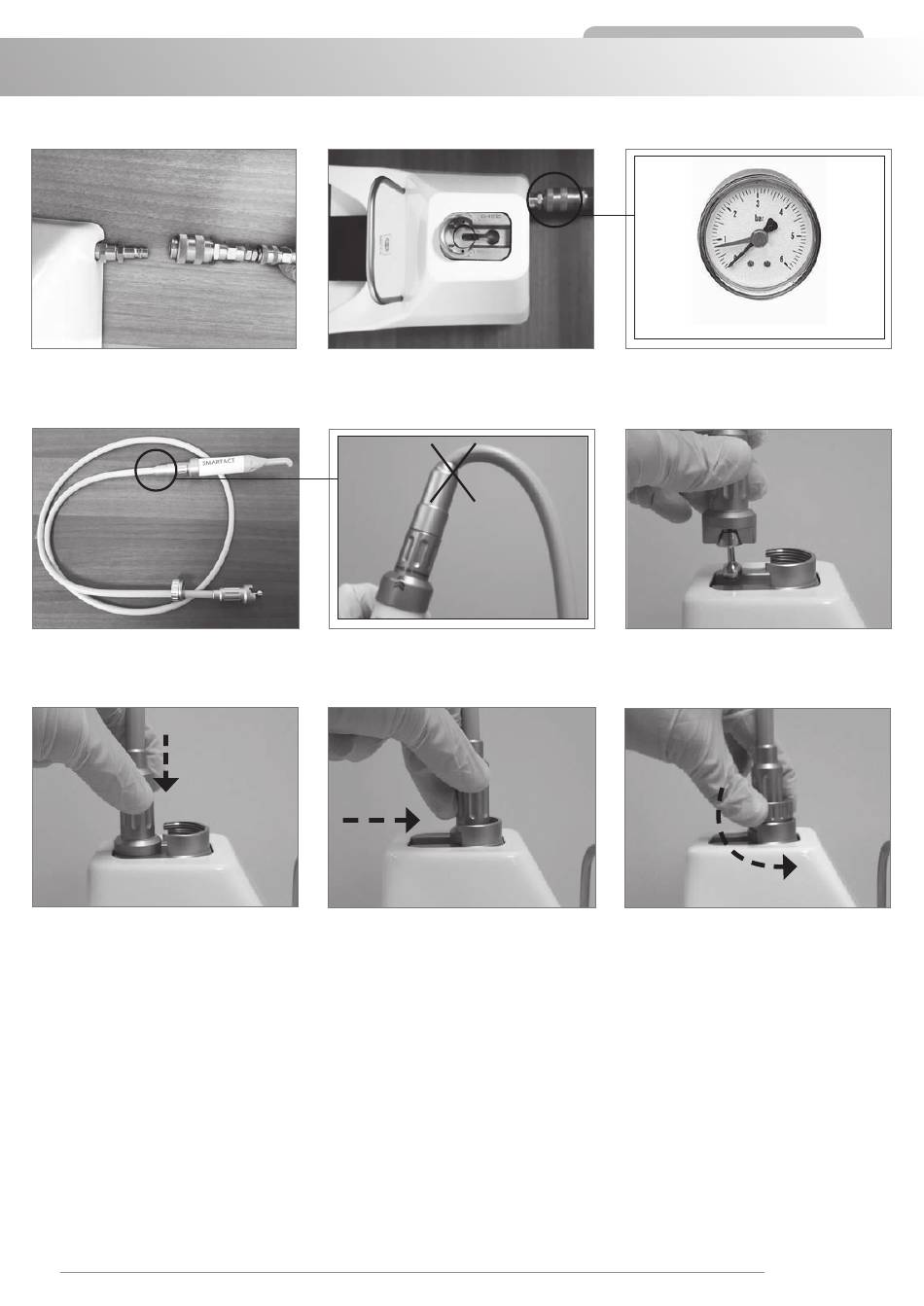

ENGANCHE DEL MANGO AL PEDAL
Foto. 8
Fijar la pedalera a la red de aire comprimido.
Usar un reductor de presión European Stan-
dard .
1
Foto. 10
Cable de conexión de la pedalera al mango.
Foto. 12
Colocar el terminal dentro de la cavidad que se
encuentra en la parte superior del pedal.
El reductor de presión hembra es opcional y no se incluye en el suministro.
1
20
Foto. 9
Configurar la presión de funcionamiento a 2 bar
mínimo (máx. permitida 6 bar).
NO
Foto. 13
Deslizar la contera horizontalmente hasta el
alojamiento circular.
Smartact
Min 2 Bar Max 6 Bar
Foto. 11
Introducir el extremo del cable en la pedalera.
Foto. 14
Smartact
