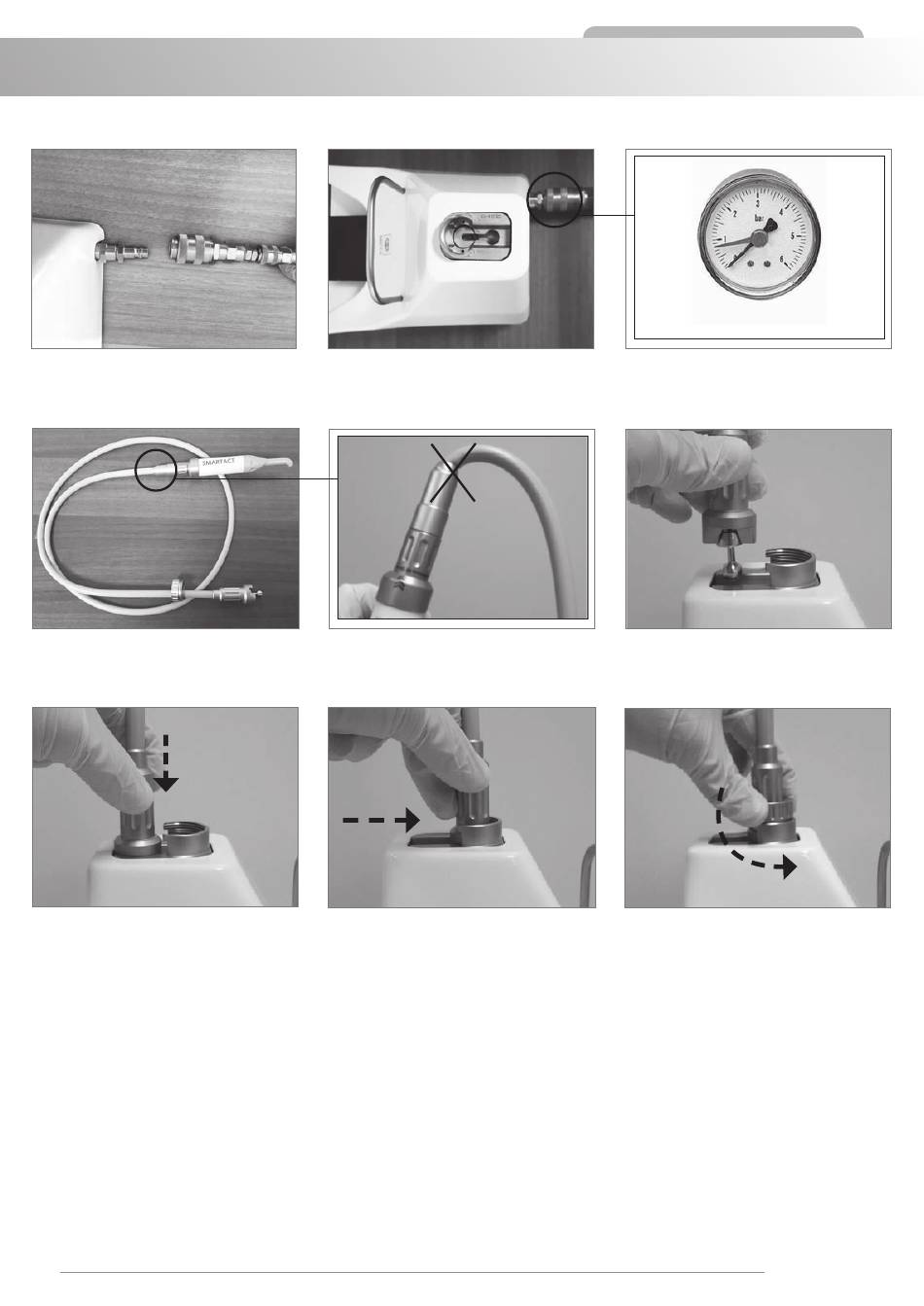

RACCORDEMENT DE LA PIèCE à MAIN à LA PéDALE
Photo. 8
Raccorder la pédale à l'alimentation d'air com-
primé. Utiliser un réducteur de pression au Stan-
dard Européen .
1
Photo. 10
Câble de raccordement de la pédale à la pièce
à main.
Photo. 12
Placer le raccord dans le logement présent sur
la partie supérieure de la pédale.
Le réducteur de pression femelle est une option non fournie avec le produit.
1
16
Photo. 9
Régler la pression de service sur un minimum
de 2 bar (pression max. admise 6 bar).
NO
Photo. 13
Faire coulisser horizontalement la bague vers le
logement circulaire.
Smartact
Min 2 Bar Max 6 Bar
Photo. 11
Brancher le raccord du câble à la pédale.
Photo. 14
