Asus P5GC Schnellstart Seite 8

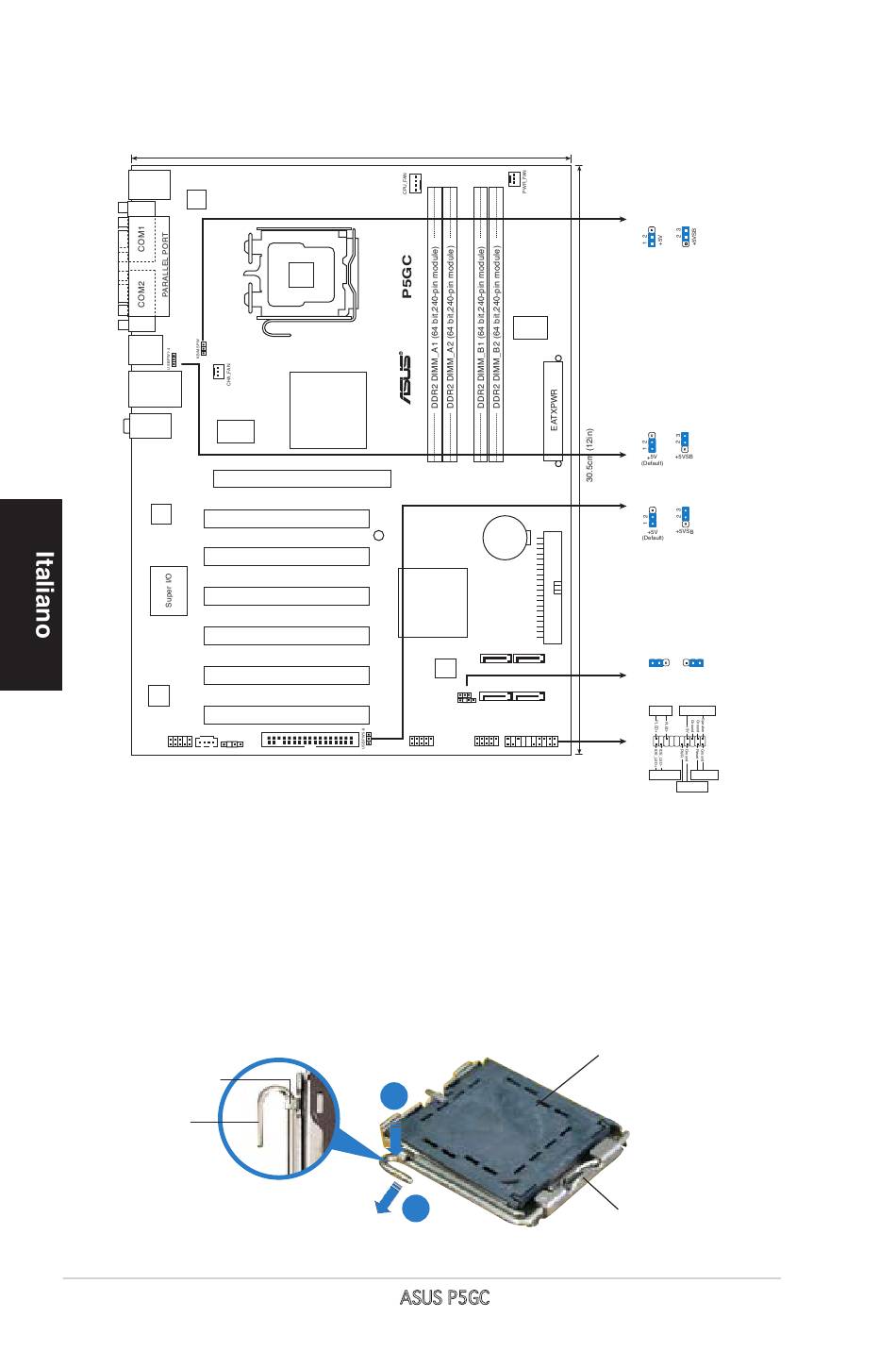

1. Diagramma disposizione scheda madre
PS/2KBMS
T: Mouse
ATX12V
B: Keyboard
USB34
LAN_USB12
AUDIO
RTM876-660
RTL
8111C
ALC662
CD
AAFP
SPDIF_OUT
2. Installazione della CPU
Attenersi alle seguenti fasi per installare un processore Intel
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) finché
è liberata dalla linguetta di trattenimento.
Linguetta di
trattenimento
Levetta di
carico

22.7cm (7.2in)
LGA775
Intel 945GC
PCIEX16
PCI1
SB_PWR
PCI2
PCI3
Intel ICH7R
PCI4
PCI5
PCI6
USB56
FLOPPY
A
B
ASUS P5GC
ICS
9P946AFLF
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
SATA1 SATA2
8Mb
BIOS
SATA3 SATA4
CLRTC
CHASSIS
PANEL
USB78
nel pacchetto 775.
®
Copertura PnP
Questo lato del modulo deve
essere rivolto verso sé stessi.
KB/MSPW
(Default)
USBPW1-4
USBPW5-8
CLRTC
1 2 2 3
Normal
Clear RTC
(Default)
PA NEL
PLED SPEAKER
RESET
IDE_LED
PWRSW
Requires an ATX power supply
*
