Erfassung des Netzhautbildes – MERLIN RA
1) Bringen Sie MERLIN RA, LPU und berührungslose Linse
an und richten Sie das System unter Verwendung eines
Augen- oder Zielmodells aus.
a) Empfehlung: Die Weitwinkellinse ist eine gute Linse
für den Anfang.
b) Bewegen Sie die LPU und die Linse in die horizontals
"aufwärts"-Position, nachdem Sie das System
ausgerichtet haben.
2) Zentrieren Sie das Mikroskop in seinem automatisierten
Bewegungsbereich.
a) Die meisten automatisierten Scopes haben eine
Zentrierungsfunktion auf Knopfdruck.
3) Erzielen eines scharf gestellten Bildes von der Hornhaut
mit dem Mikroskop.
a) Auch für diesen Schritt sollten die LPU und die
berührungsfreie Linse in der "aufwärts"-Position sein.
b) Für ein scharf gestelltes Bild der Hornhaut sollte die
Objektivlinse des Scopes etwa 175 mm oder 200
mm über der Hornhaut sein, je nach Brennweite des
Objektivs.
4) Verwenden Sie das Fokussier-Kontrollpedal des Scopes, um den Scope-Kopf um etwa 5 cm anzuheben.
5) Bringen Sie die LPU in ihre vertikale "abwärts"-Position mit der Linse über dem Augen in Stellung.
6) Positionieren Sie die LPU am Mittelpunkt ihres Einstellbereichs.
7) Verwenden Sie den LPU-Fokussierknopf, um ein scharf gestelltes Bild der Retina zu erhalten.
a) Für diesen Fokussiervorgang sind NICHT die Pedale des Scopes zu verwenden. Weisen Sie am besten den Arzt darauf hin,
die Füße von den Pedalen zu nehmen, um die gewohnheitsmäßigen Fokussierbewegungen des Scopes zu vermeiden.
b) Sie sollten einige Retinastrukturen sehen, obwohl das Sichtfeld sehr klein sein wird.
8) Verwenden Sie nun das Fokussierpedal des Scopes, um den Scope-Kopf nach unten zu bewegen, so dass die berührungslose
Linse auf das Auge zu geht.
a) Wenn sich das Scope auf das Auge zu bewegt, erweitert sich das Sichtfeld.
9) Die Verwendung der Fokussierpedale des Scopes ändert NICHT den Fokus des Bildes, wenn die berührungsfreie Linse im
Einsatz ist: Die Fokussierbewegung des Scopes wird im Wesentlichen zu einer Einstellung des Sichtfeldes.
a) Die optimale Position der berührungsfreien Linse ist etwa 3 - 5 mm über dem Auge. Dies sollte das weiteste Sichtfeld mit
einer bequemen Arbeitsdistanz der Linse über dem Auge bieten.
13
MERLIN™ Surgical System und ROLS® ∞ Benutzerhandbuch l

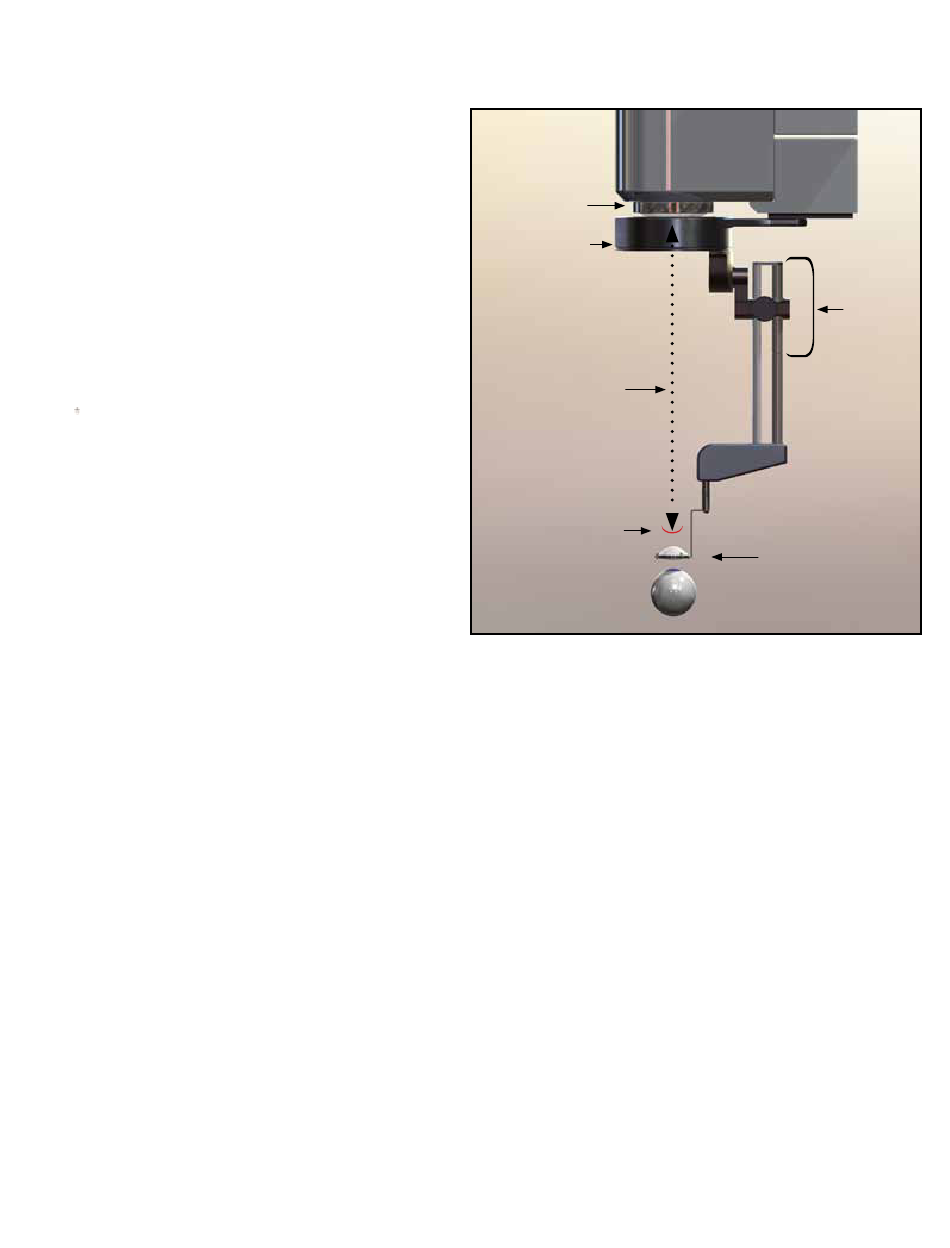

Objektivlinse
175 mm oder 200 mm
Rotational Assembly
(unter der Objektivlinse
angebracht)
Das Bild der Retina sollte
bei der Brennweite der
Objektivlinse scharf gestellt
sein (175 mm oder 200 mm)
7 - 8 mm über der
berührungslosen Linse bildet
sich das scharfe, seitenverkehrte
Bild der Retina
Einstellbereich
der LPU
Berührungslose Linse 3 -
5 mm über dem Auge
