Aufbau und Funktion

2.1 Unterstützte Maschinen und Bedieneinheiten
Alle AXIS-Streuer mit

-
-
CCI 800 ab Version CCI.OS 2.0.3

2.2 CCI 800 ISOBUS-Terminal, Übersicht
1
2

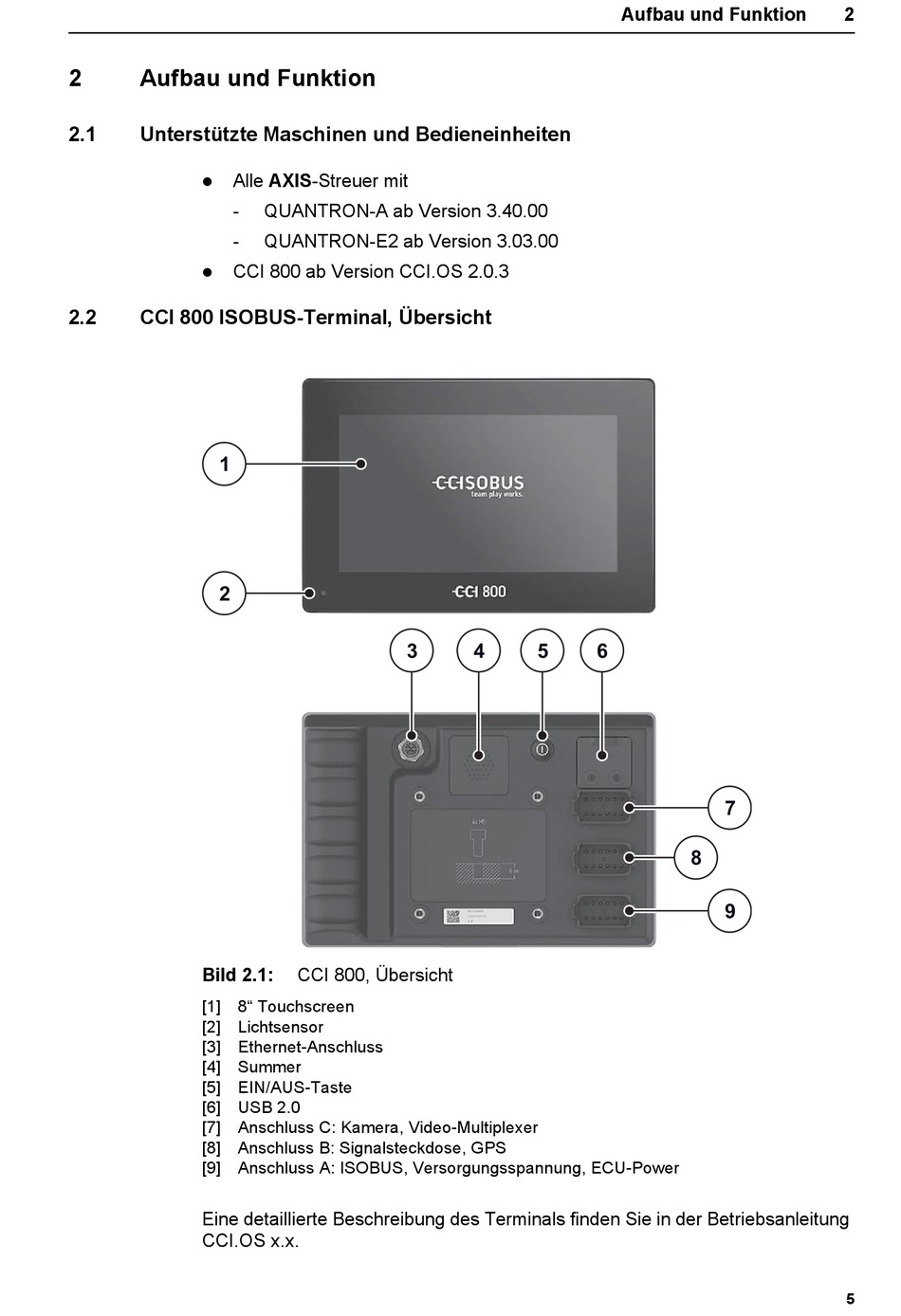

Bild 2.1:
[1] 8" Touchscreen
[2] Lichtsensor
[3] Ethernet-Anschluss
[4] Summer
[5] EIN/AUS-Taste
[6] USB 2.0
[7] Anschluss C: Kamera, Video-Multiplexer
[8] Anschluss B: Signalsteckdose, GPS
[9] Anschluss A: ISOBUS, Versorgungsspannung, ECU-Power
Eine detaillierte Beschreibung des Terminals finden Sie in der Betriebsanleitung
CCI.OS x.x.
QUANTRON-A ab Version 3.40.00
QUANTRON-E2 ab Version 3.03.00
3
CCI 800, Übersicht
