2 Aufbau und Funktion
2.3

Betriebsbild

Das Display zeigt die aktuellen Statusinformationen, Auswahl- und Eingabemög-
lichkeiten des CCI 800 Terminals an.
Die wesentlichen Informationen zum Betrieb der Maschine werden in den Be-
triebsbildern und den untergeordneten Menübildern angezeigt.
Beschreibung des Betriebsbildes
Die genaue Darstellung des Betriebsbildes hängt von den aktuell angewählten
Einstellungen ab.
Zusätzliche Informationen und Anzeigemöglichkeiten finden Sie in der Be-

triebsanleitung CCI.OS x.x.
Die Betriebsanleitung CCI.OS x.x ist im Lieferumfang enthalten. Falls Sie

diese nicht erhalten haben, wenden Sie sich an Ihren Händler.
8
7

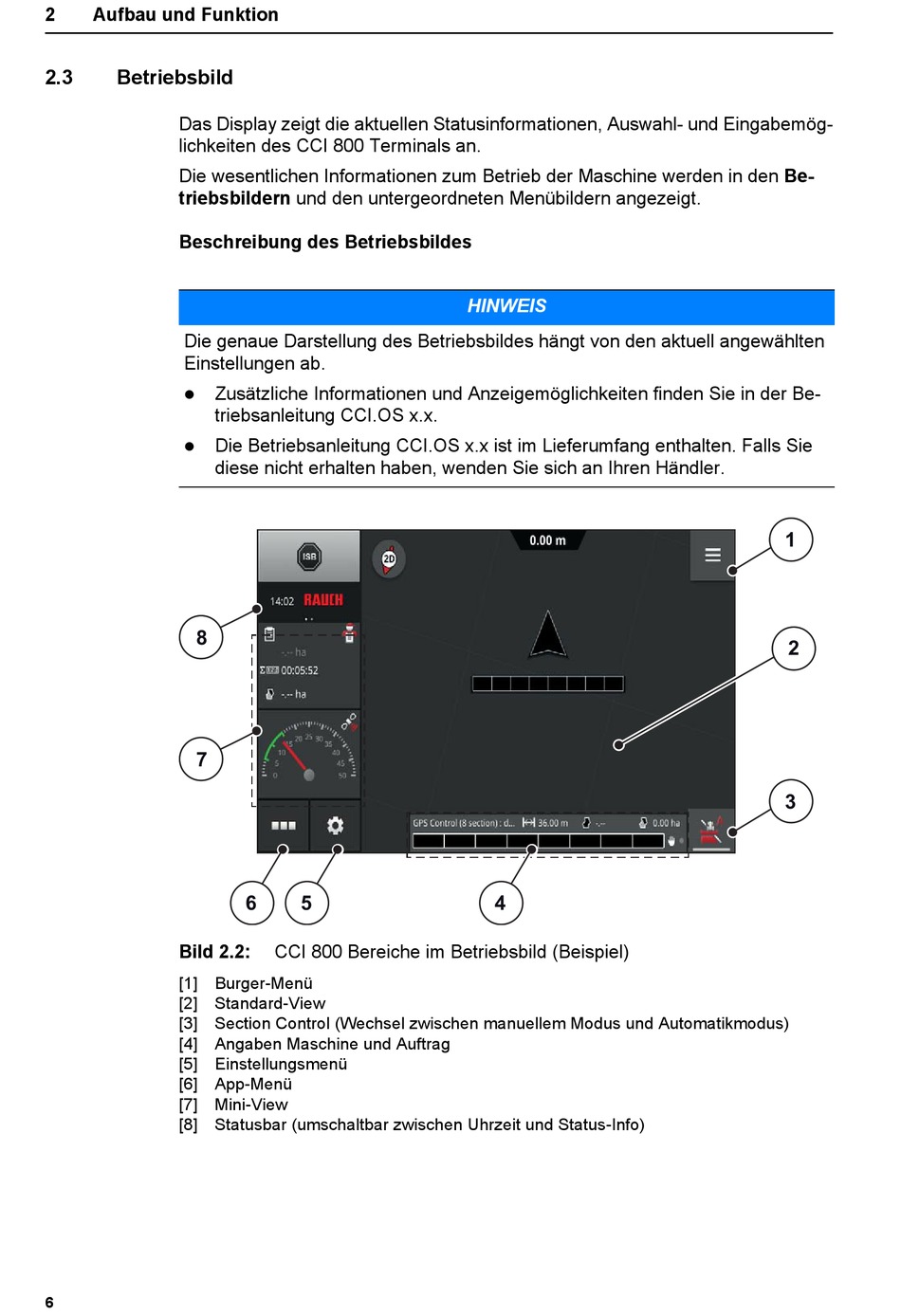

Bild 2.2:
[1] Burger-Menü
[2] Standard-View
[3] Section Control (Wechsel zwischen manuellem Modus und Automatikmodus)
[4] Angaben Maschine und Auftrag
[5] Einstellungsmenü
[6] App-Menü
[7] Mini-View
[8] Statusbar (umschaltbar zwischen Uhrzeit und Status-Info)
6
6 5
CCI 800 Bereiche im Betriebsbild (Beispiel)
HINWEIS
4
1
2
3
