BETRIEBSANLEITUNG
Vor Inbetriebnahme
sorgfältig lesen!
Für künftige Verwendung
aufbewahren
Diese Betriebs-, Montageanleitung ist
ein Teil der Maschine. Lieferanten von
Neu- und Gebrauchtmaschinen sind
gehalten, schriftlich zu dokumentieren
dass die Betriebs-, Montageanleitung
mit der Maschine ausgeliefert und dem
Kunden übergeben wurde.
Originalbetriebsaleitung
a
5903023-
-de-0220
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Rauch GPS Control
- Seite 1 BETRIEBSANLEITUNG Vor Inbetriebnahme sorgfältig lesen! Für künftige Verwendung aufbewahren Diese Betriebs-, Montageanleitung ist ein Teil der Maschine. Lieferanten von Neu- und Gebrauchtmaschinen sind gehalten, schriftlich zu dokumentieren dass die Betriebs-, Montageanleitung mit der Maschine ausgeliefert und dem Kunden übergeben wurde. Originalbetriebsaleitung 5903023- -de-0220...
- Seite 2 Vorwort Sehr geehrter Kunde, durch den Kauf des Terminals CCI 800 und der Maschinensteuerung GPS Control haben Sie Vertrauen in unser Produkt gezeigt. Vielen Dank! Dieses Vertrauen wollen wir rechtfertigen. Sie haben ein leistungsfähiges und zuverlässiges Produkt erstanden. Sollten wider Erwarten Proble- me auftreten: Unser Kundendienst ist immer für Sie da.
-
Seite 3: Inhaltsverzeichnis
GPS einrichten........... . . 11 Bedienung GPS Control Terminal einschalten . - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Bestandteil der Bedieneinheit. Die Betriebsanleitung enthält wichtige Hinweise für eine sichere, sachgerechte und wirtschaftliche Nutzung und Wartung der Bedieneinheit. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer der damit gesteuerten Maschine zu er- höhen. - Seite 6 Benutzerhinweise Gefahrenstufen der Warnhinweise Die Gefahrenstufe wird durch das Signalwort gekennzeichnet. Die Gefahrenstu- fen sind wie folgt klassifiziert: n GEFAHR Art und Quelle der Gefahr Dieser Warnhinweis warnt vor einer unmittelbar drohenden Gefahr für die Gesundheit und das Leben von Personen. Die Missachtung dieser Warnhinweise führt zu schwersten Verlet- zungen, auch mit Todesfolge.
-
Seite 7: Anleitungen Und Anweisungen
Benutzerhinweise 1.2.2 Anleitungen und Anweisungen Vom Bedienungspersonal auszuführende Handlungsschritte sind als nummerier- te Liste dargestellt. 1. Handlungsanweisung Schritt 1 2. Handlungsanweisung Schritt 2 Anleitungen, die nur einen einzigen Schritt umfassen, werden nicht nummeriert. Gleiches gilt für Handlungsschritte, bei denen die Reihenfolge ihrer Durchführung nicht zwingend vorgeschrieben ist. - Seite 8 Benutzerhinweise...
-
Seite 9: Aufbau Und Funktion

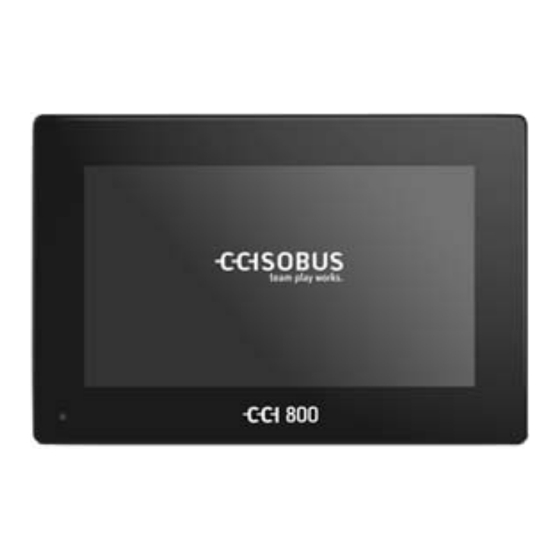

Aufbau und Funktion Aufbau und Funktion Unterstützte Maschinen und Bedieneinheiten Alle AXIS-Streuer mit QUANTRON-A ab Version 3.40.00 QUANTRON-E2 ab Version 3.03.00 CCI 800 ab Version CCI.OS 2.0.3 CCI 800 ISOBUS-Terminal, Übersicht Bild 2.1: CCI 800, Übersicht [1] 8“ Touchscreen [2] Lichtsensor [3] Ethernet-Anschluss [4] Summer... -
Seite 10: Betriebsbild
Aufbau und Funktion Betriebsbild Das Display zeigt die aktuellen Statusinformationen, Auswahl- und Eingabemög- lichkeiten des CCI 800 Terminals an. Die wesentlichen Informationen zum Betrieb der Maschine werden in den Be- triebsbildern und den untergeordneten Menübildern angezeigt. Beschreibung des Betriebsbildes HINWEIS Die genaue Darstellung des Betriebsbildes hängt von den aktuell angewählten Einstellungen ab. -
Seite 11: Bibliothek Der Verwendeten Symbole
Aufbau und Funktion Bibliothek der verwendeten Symbole Das Terminal CCI 800 zeigt Symbole für die Funktionen am Bildschirm. Symbol Bedeutung Einstellungsmenü App-Menü Burger-Menü CCI.Config - Maschineneinstellungen CCI.Command - Kartenansicht CCI.Control - Datenmanagement Section Control - Automatische Teilbreitenabschaltung Wechsel zwischen manuellem Modus und Automatikmodus (grüner Balken: Automatikmodus ist aktiv) CCI.Help Kein GPS-Signal - es ist kein GPS-Empfänger angeschlossen... - Seite 12 Aufbau und Funktion...
-
Seite 13: Anbau Und Installation
Anbau und Installation Anbau und Installation Voraussetzungen 3.1.1 Traktor Überprüfen Sie vor Anbau des Terminals, ob Ihr Traktor folgende Anforderungen erfüllt: Mindestspannung 12 V muss immer gewährleistet sein, auch wenn mehrere Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht). Eine 3-polige Stromversorgungssteckdose (DIN 9680/ISO 12369) ist am ... -
Seite 14: Cci 800 Anschließen
Nullmodemkabel (RS232 Schnittstelle) an den Anschluss C der Bedienein- heit anschließen (QUANTRON-A/E2 und Fahrgeschwindigkeitssensor). HINWEIS Zur Nutzung der GPS Control Funktionen der QUANTRON-A/E2 muss die seri- elle Kommunikation im Menü System/Test im Untermenü Datenübertragung der Untermenüpunkt GPS Control VRA aktiviert werden! n VORSICHT Beschädigung durch Kurzschluss... -
Seite 15: Gps Einrichten
Anbau und Installation Schematische Anschlussübersicht: km/h Bild 3.1: Schematische Anschlussübersicht [1] Y-Kabel (V24 RS232-Schnittstelle) [2] Kabel M8 auf Sub D9 [3] 39-poliger Maschinenstecker [4] Aktuator Dosierschieber links/rechts [5] GPS-Kabel und Empfänger [6] Stromversorgung CCI 800 [7] Nullmodemkabel (V24 RS232-Schnittstelle) [8] Stromversorgung QUANTRON-A/E2 [9] 7-polige Steckverbindung nach DIN 9684 GPS einrichten Für die Nutzung von GPS-Positionsdaten ist es erforderlich, Einstellungen für... - Seite 16 Anbau und Installation...
-
Seite 17: Bedienung Gps Control
Bedienung GPS Control Bedienung GPS Control Terminal einschalten Voraussetzungen: Das Terminal ist korrekt an die Maschine und an den Traktor angeschlossen (siehe Kapitel 3.2: CCI 800 anschließen, Seite 10). Die Mindestspannung von 12 V ist gewährleistet. 1. EIN/AUS-Taste auf der Rückseite des Terminals betätigen. - Seite 18 Bedienung GPS Control Bild 4.2: Menü CCI.Config 2. Nach unten scrollen. Menüpunkt CCI.Convert [2] aufrufen. Bild 4.3: Menü CCI.Config, unterer Teil...
- Seite 19 Bedienung GPS Control 3. CCI.Convert [3] aktivieren. Die serielle Schnittstelle wird automatisch ausgewählt. Bild 4.4: Menü CCI.Convert 4. Zum Menü CCI.Config zurückkehren. 5. Den Menüpunkt Protokoll [4] öffnen. 6. Häkchen bei ASD Section Control [5] setzen. Bild 4.5: Menü Protokoll...
- Seite 20 Bedienung GPS Control 8. Menüpunkt Maschine [6] aufrufen. Bild 4.6: Menü CCI.Config 9. Häkchen bei Maschine automatisch auswählen [7] setzen. Bild 4.7: Menü Maschine 10. Zum Menü CCI.Config zurückkehren.
-
Seite 21: Datenübertragung Einstellen (Quantron-A/E2)
An der Bedieneinheit QUANTRON-A/E2 legen Sie die Art der Datenübertragung fest. 1. An der Bedieneinheit im Menü System/Test das Untermenü Datenübertra- gung öffnen. 2. Häkchen bei GPS Control VRA setzen. GPS Control VRA ist aktiviert. Bild 4.8: Menü Datenübertragung QUANTRON-A/E2... -
Seite 22: Maschineneinstellungen Überprüfen (Cci 800)
Innerhalb weniger Sekunden übertragen sich die Werte von der Bedieneinheit QUANTRON-A/E2 auf das Terminal. Ist die Übertragung abgeschlossen, erscheint im Menü CCI.Config der Maschi- nenname GPS Control (XX section)“. In das Profil dieser Maschine sind sämtli- che an der Bedieneinheit voreingestellten und berechneten Werte übernommen. HINWEIS Die in diesem Kapitel beschriebenen Ansichten dienen der Kontrolle der auto- matisch übermittelten Werte. - Seite 23 Bedienung GPS Control 2. Auf die hellgraue Fläche mit der schematischen Darstellung [2] drücken. Das Menü Maschineneinstellungen öffnet sich. Bild 4.10: Schematische Darstellung der Maschine 3. Den Menüpunkt Teilbreiten-Geometrie [3] drücken. Eine Tabelle mit den Teilbreiten-Werten erscheint (siehe Betriebsanlei- tung CCI.OS).
- Seite 24 Bild 4.12: Tabelle Teilbreiten-Geometrie [1] Nummer der Teilbreite (in Fahrtrichtung von links nach rechts) [2] Arbeitsbreite der Teilbreite (m) [3] Arbeitstiefe der Teilbreite (m, entspricht dem Wert „Länge“ in GPS Control Info) [4] Verzögerung ein (ms) [5] Verzögerung ein (ms), kundenkorrigiert [6] Verzögerung aus (ms)
-
Seite 25: Streuarbeit
Bedienung GPS Control Streuarbeit Bei der Streufahrt im Modus Automatik öffnen und schließen sich die Teilbreiten automatisch. 1. Funktionstaste Section Control am Terminal drücken [2]. Der Modus Automatik ist aktiv. 2. An der Bedieneinheit QUANTRON-A/E2 die Funktionstaste Start/Stop drü- cken. - Seite 26 Dosierschieber die Fahrgeschwindigkeit des Traktors gleich der zugrunde gelegten Fahrgeschwindigkeit im OptiPoint sein, um ein optimales Streuergeb- nis zu erzielen! HINWEIS Die Anzeige der Streuverteilung im Display der Bedieneinheit GPS Control muss nicht mit der tatsächlichen Streuverteilung des Düngemittels im Feld über- einstimmen!
-
Seite 27: Streuen Mit Feldgrenze
Bedienung GPS Control 4.5.1 Streuen mit Feldgrenze Durch Umfahren eines Feldes kann eine Feldgrenze festgelegt werden. Außer- halb der Feldgrenze wird bei der folgenden Streufahrt mit Feldgrenze dann nicht gestreut. Bei der Feldumfahrung muss der Automatikmodus deaktiviert sein. Nähere Informationen finden Sie in der Betriebsanleitung CCI.OS x.x. -
Seite 28: Streuen Mit Applikationskarte
Bedienung GPS Control 4.5.2 Streuen mit Applikationskarte Voraussetzung: die CCI.Control-Lizenz ist vorhanden. Die Applikationskarte enthält Informationen zur Geometrie des Feldes und zu den Sollwerten in den einzelnen Bereichen Beim Abfahren des Feldes wird in jeden Bereich des Feldes genau die geforderte Menge gestreut. -
Seite 29: Gapspreading
Bedienung GPS Control 4.5.3 GapSpreading Beim GapSpreading öffnen und schließen sich auch einzelne innenliegende Teilbreiten. Bild 4.16: GapSpreading [1] Eingeschaltete Teilbreiten... - Seite 30 Bedienung GPS Control...
-
Seite 31: Alarmmeldungen Und Mögliche Ursachen
Alarmmeldungen und mögliche Ursachen Alarmmeldungen und mögliche Ursachen Auf dem Display des Terminals CCI 800 und der Bedieneinheit QUANTRON-A/E2 können verschiedene Alarmmeldungen angezeigt werden. HINWEIS Wenn Sie die Störung nicht beheben können, lassen Sie diese unverzüglich von einem Fachmann beheben. Alarmmeldungen der Bedieneinheit QUANTRON-A/E2 Alarmmeldung im Display Mögliche Ursache... - Seite 32 Alarmmeldungen und mögliche Ursachen...
-
Seite 33: Stichwortverzeichnis
Menü CCI.Config 15 CCI.Convert 14 Bedieneinheit Maschine 16 Anbau 9–11 Navigation 3 Aufbau 5 Protokoll 15 Datenübertragung Section Control GPS Control VRA 17 Symbole Display Bibliothek 7 Symbole 7 Teilbreiten-Geometrie Funktionstaste Terminal Mini-View 13 Aufbau 5 Betriebsbild 6, 13 einschalten 13 GapSpreading Geräthalterung... - Seite 34 Stichwortverzeichnis...
-
Seite 35: Garantie Und Gewährleistung
Garantiezeit nicht. Transportfehler sind keine Werksfehler und fallen deshalb nicht unter die Gewährleistungspflicht des Herstellers. Ein Anspruch auf Ersatz von Schäden, die nicht an den RAUCH-Geräten selbst entstanden sind, ist ausgeschlossen. Hierzu gehört auch, dass eine Haftung für Folgeschäden aufgrund von Streufehlern ausgeschlossen ist.
