Anbau und Installation 3

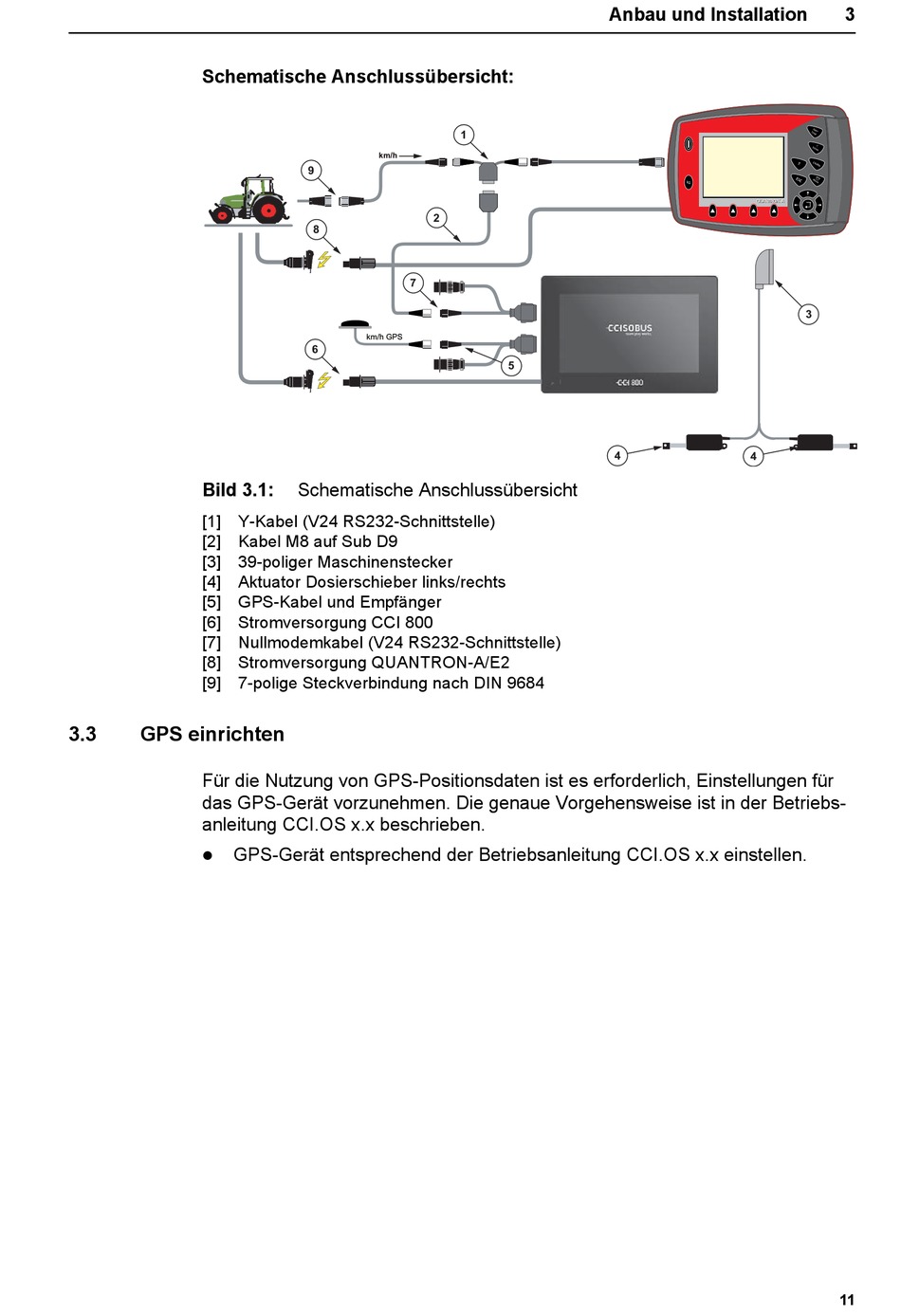

Schematische Anschlussübersicht:
1
km/h
9
2
8
7
3
6
5
4 4
Bild 3.1: Schematische Anschlussübersicht
[1] Y-Kabel (V24 RS232-Schnittstelle)
[2] Kabel M8 auf Sub D9
[3] 39-poliger Maschinenstecker
[4] Aktuator Dosierschieber links/rechts
[5] GPS-Kabel und Empfänger
[6] Stromversorgung CCI 800
[7] Nullmodemkabel (V24 RS232-Schnittstelle)
[8] Stromversorgung QUANTRON-A/E2
[9] 7-polige Steckverbindung nach DIN 9684
3.3

GPS einrichten

Für die Nutzung von GPS-Positionsdaten ist es erforderlich, Einstellungen für
das GPS-Gerät vorzunehmen. Die genaue Vorgehensweise ist in der Betriebs-
anleitung CCI.OS x.x beschrieben.
GPS-Gerät entsprechend der Betriebsanleitung CCI.OS x.x einstellen.

11
