Rauch GPS Control Betriebsanleitung Seite 24

4 Bedienung GPS Control
1
3
5
7
9

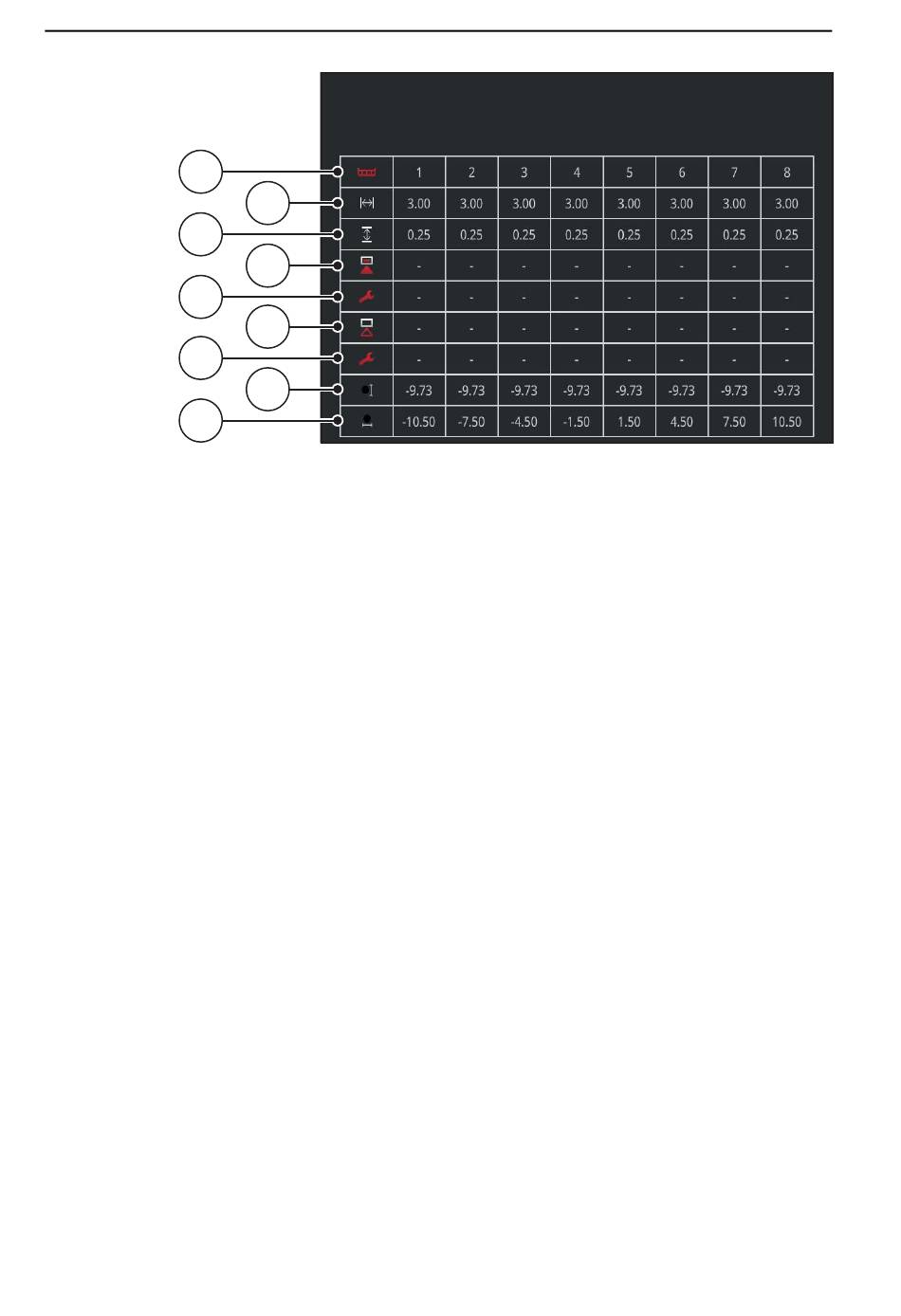

Bild 4.12: Tabelle Teilbreiten-Geometrie
[1] Nummer der Teilbreite (in Fahrtrichtung von links nach rechts)
[2] Arbeitsbreite der Teilbreite (m)
[3] Arbeitstiefe der Teilbreite (m, entspricht dem Wert „Länge" in GPS Control Info)
[4] Verzögerung ein (ms)
[5] Verzögerung ein (ms), kundenkorrigiert
[6] Verzögerung aus (ms)
[7] Verzögerung aus (ms), kundenkorrigiert
[8] Abstand E (m, entspricht dem Wert „Abstand" in GPS Control Info)
Abstand zwischen Referenzpunkt der Maschine und Mittelpunkt der Teilbreite
in Fahrtrichtung
[9] Abstand F (m)
Abstand zwischen Referenzpunkt der Maschine und Mittelpunkt der Teilbreite
quer zur Fahrtrichtung
20
2
4
6
8
