Installations- & Montageanleitung
11. Richten Sie Gehäuseboden und Wandmontage-
platte so aus, dass Sie die restlichen Halbrundkopf-
schrauben befestigen können.
12. Stecken Sie alle fehlenden Halbrundkopfschrauben
durch den Befestigungskanal
4 Halbrundkopfschrauben endfest an.
3.3 Montage der Ladesäule
Um die Ladesäule montieren zu können, muss zu-
nächst ein Fundament gesetzt werden. Diese Vorar-
beiten müssen von einer beauftragten Baufirma über-
nommen werden.

3.3.1 Verwendung des Fertigfundaments

Im einfachsten Fall verwenden Sie unser Fertigfunda-
ment. Die Montage der Ladesäule wird dadurch erheb-
lich vereinfacht. In diesem Fertigfundament ist bereits
ein Leerrohr und die Fundamentplatte mit vier Gewin-
destangen vergossen. Die Form des Fertigfundaments
kann von der Form in Abbildung 4 und Abbildung 5 ab-
weichen. Maßgeblich sind die Form und die Abmessun-
gen der Fundamentplatte, die Sie in Abbildung 6 und
Abbildung 7 erkennen können.

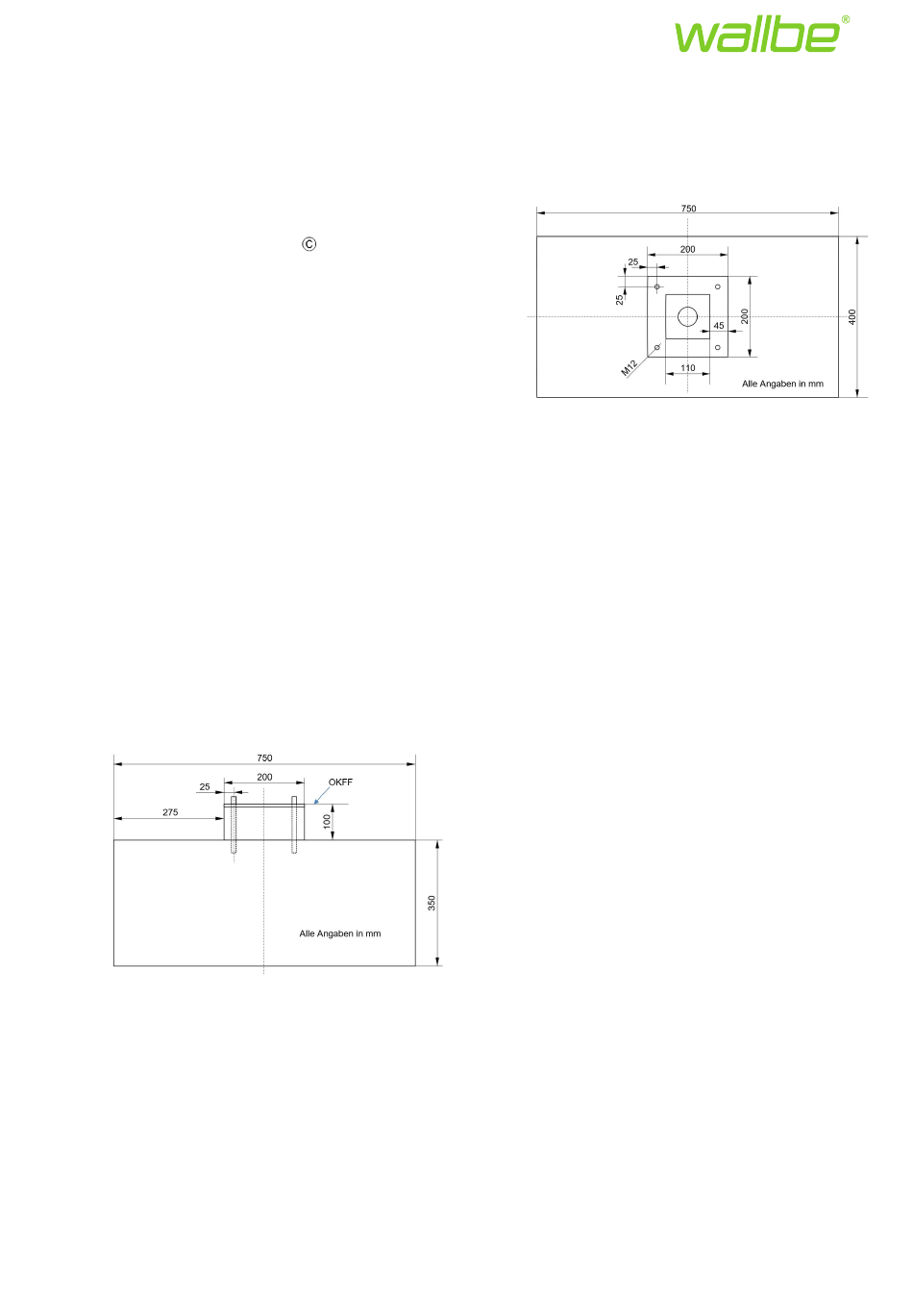

Abbildung 4: Fertigfundament - Seitenansicht
Driving eMobility
und ziehen Sie alle
3.3.2 Gießen eines eigenen Fundaments mit Fundament-
Abbildung 5: Fertigfundament - Draufsicht
Für die Verwendung des Fertigfundaments gehen Sie
wie folgt vor:
1. Heben Sie für das Fertigfundament eine Baugrube
aus, die in der Fläche mindestens 100 x 80 cm und in
der Tiefe mindestens 60 cm beträgt.
2. Ziehen Sie das oder die Zuleitungskabel durch das
Leerrohr im Fertigfundament.
3. Stellen Sie ein verdichtetes Kiesbett her.
4. Bringen Sie das Fertigfundament so in Position,
dass die Oberkante der Fundamentplatte mit der
OKFF übereinstimmt.
5. Unterfüttern Sie das Fertigfundament und richten-
Sie das Fundament mit der Wasserwaage aus.
platte
Wenn Sie ein eigenes Fundament gießen wollen, ver-
wenden Sie unsere Fundamentplatte. Sie hat bereits
die passende Größe, das Loch für das Leerrohr ist
schon vorhanden und die Gewindestangen sind an
passender Stelle fixiert.
6/11
