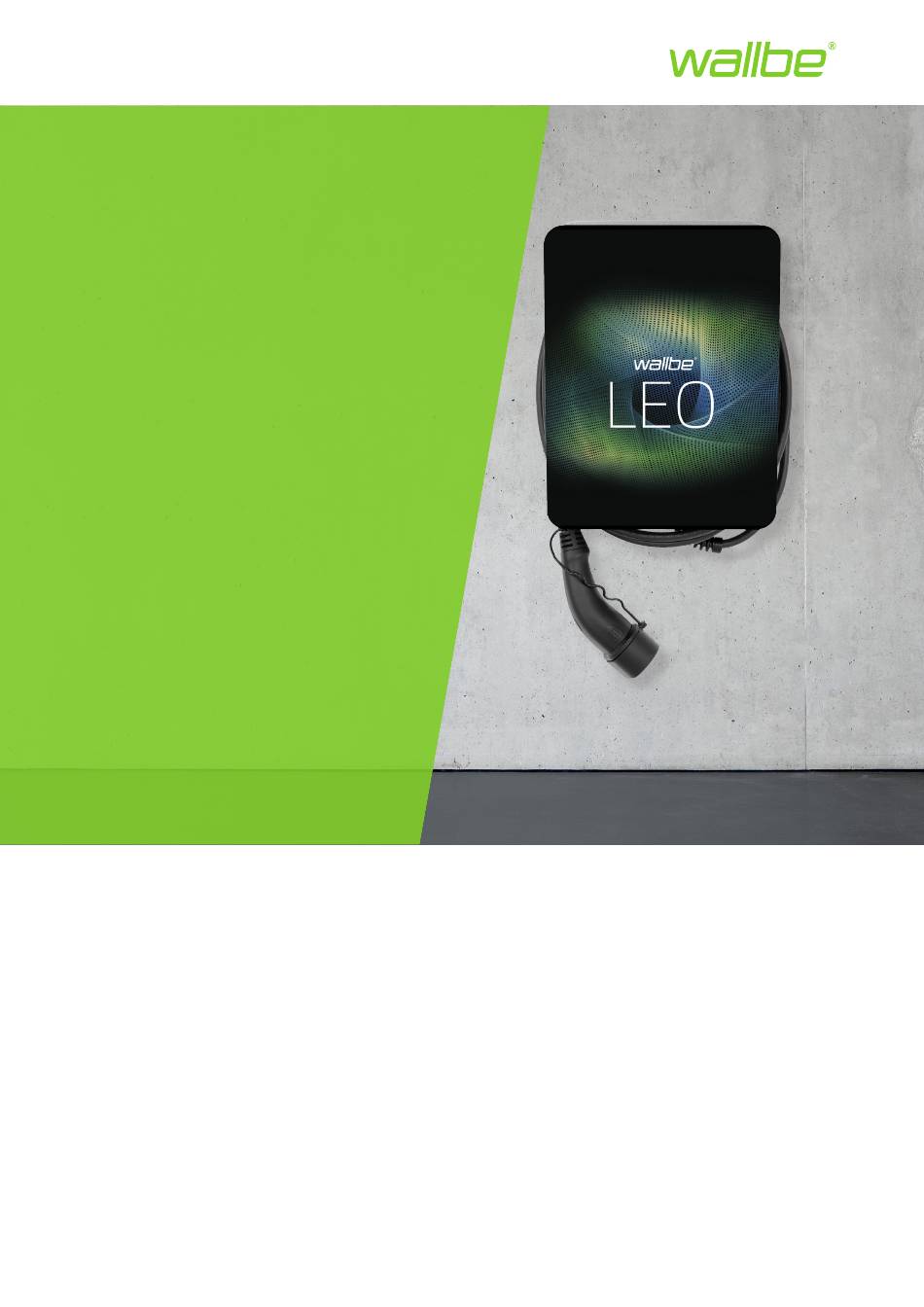

- Seite 1 Driving eMobility wallbe Ladestation ® Wallbox GEBRAUCHSANLEITUNG 101510-a 09/2020...
-
Seite 2: Inhaltsverzeichnis
Gebrauchsanleitung INHALTSVERZEICHNIS 1 Allgemeines....................................3 1.1 Einleitung.........................................3 1.2 Bestimmungsgemäßer Gebrauch..............................3 2 Sicherheitshinweise....................................4 3 Beschreibung der Ladestation................................5 4 Fahrzeug laden.......................................6 4.1 Starten des Ladevorgangs..................................6 4.2 Beenden des Ladevorgangs..................................6 5 Reinigung.....................................7 6 Inspektion und Wartung..................................7 7 Fehlerbehebung....................................8 8 Support....................................8 9 Herstellergarantie....................................9 9.1 Garantiekarte......................................9 9.2 Garantiebedingungen....................................9 9.3 Eintritt des Garantiefalls..................................9 10 Entsorgung........................................10... -
Seite 3: Allgemeines
1.1 Einleitung torisiert wurden. Schön, dass Sie sich für eines unserer Produkte ent- Die qualifizierten Elektrofachkräfte müssen die Gerä- schieden haben. Die Ladestationen von wallbe® bieten tedokumentation gelesen und verstanden haben und bequemes, sicheres und normkonformes Laden ge- deren Anweisungen befolgen. -
Seite 4: Sicherheitshinweise
Sollten Personen mit Herzschrittmacher oder Defibril- lator an Ladesystemen und deren Einrichtungen Tätig- Sicherheitseinrichtungen am Ladesystem keiten im bestimmungsgemäßen Normalbetrieb aus- führen wollen, kann wallbe® keine Aussage hinsichtlich • nicht abmontieren, der Eignung solcher medizinischer Geräte treffen. wall- • nicht manipulieren, be®... -
Seite 5: Beschreibung Der Ladestation

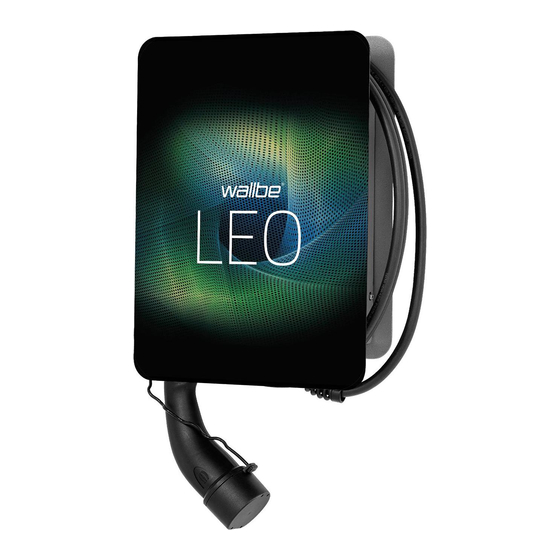

Steckverbindung nicht Die folgende Abbildung zeigt die Ladestation wallbe® druckwasserfest ist. LEO. Je nach bestellter Variante weicht das optische Bei Störungen oder Ausfall des Ladesystems Erscheinungsbild von der Abbildung ab. • Trennen Sie durch Ausschalten der zugehörigen ge- bäudeseitigen Sicherung das Ladesystem von der... -
Seite 6: Fahrzeug Laden
Gebrauchsanleitung 4 FAHRZEUG LADEN 4.2 Beenden des Ladevorgangs Wenn der Ladevorgang beendet ist, müssen Sie das 4.1 Starten des Ladevorgangs Ladekabel vom Fahrzeug abziehen und die Ladekabel- kupplung mit der Abdeckkappe verschließen. Anschlie- 1. Wickeln Sie das Ladekabel komplett von der Wallbox ßend müssen Sie das Ladekabel an der Wallbox auf- wickeln. -
Seite 7: Reinigung
Unterverteilung einmal jährlich auf ihre Funktion und Sicherheit überprüft wird. Die Inspektion und Wartung der Ladestation darf nur durch den Hersteller oder durch von wallbe® zertifi- zierte Fachpartner durchgeführt werden. Als Ergebnis der Überprüfung erhalten Sie ein Proto- koll, welches Sie bitte gut aufbewahren. -
Seite 8: Fehlerbehebung
Sie bitte die gebäudeseitige Spannungsver- 8 SUPPORT sorgung (Leitungssicherungen, FISchutz- schalter). Wenden sie sich per E-Mail an unseren Support. Wir helfen Ihnen gerne weiter: support@wallbe.de LED leuchtet gelb Falls eine externe Sperreinrichtung ein- gesetzt ist, wird beim Anschließen des Fahrzeugs geprüft, ob eine externe Sperrung (z. -
Seite 9: Herstellergarantie
Garantiezeit von jeder Person, die das Gerät arbeitungsfehler gegeben. Die Garantiezeit beginnt mit legal erworben hat, in Anspruch genommen werden. dem Kauf des Gerätes bei der wallbe GmbH oder bei 7. Die gesetzlichen Sachmängelrechte des Käufers, die einem wallbe® Fachhändler. -
Seite 10: Entsorgung
Rechtsvorschriften. Weitere Informationen dazu erhalten Sie bei Ihren lokalen Behörden. Die Demontage der Ladestation darf aus Sicherheits- gründen ausschließlich von einer Elektrofachkraft oder einem wallbe®-Fachpartner vorgenommen werden. Fragen Sie Ihren Ansprechpartner, ob er die Entsorgung für Sie übernimmt. Driving eMobility... -
Seite 11: Technische Daten
11 TECHNISCHE DATEN 12 RICHTLINIEN UND NORMEN Folgende Richtlinien und Normen wurden eingehalten: Benennung Technische Angaben Richtlinien Vorschriften IEC 61851-1 • Niederspannungsrichtlinie 2014/35/EU Ladeleistung Mode 3 bis 11 kW Normen Nennspannung 230 V / 400 V / 1/3 AC • EN 61851-1 Nennstrom bis 16 A einstellbar von 6 A bis 16 A... - Seite 12 Driving eMobility 101510 ist die Original-Gebrauchsanleitung. ©2020 wallbe®. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung der wallbe GmbH we- der ganz noch auszugsweise kopiert oder in jeglicher Art und Form reproduziert Paderborner Straße 76 werden. Alle Abbildungen in dieser Gebrauchsanleitung dienen nur als Beispiel 33189 Schlangen und können von dem ausgelieferten Produkt abweichen.
