22 BEDIENANLEITUNG FÜR DIE BASISMODELL
HINWEIS: Seitenteile sollten nur von Ihrem Quantum
Rehab Provider montiert und angepasst werden.
HINWEIS: Wenn der Elektrorollstuhl beim Installieren
oder Einstellen der Seitenteile besetzt ist, stellen Sie
zunächst sicher, dass sich der Insasse in einer sicheren
Position befindet. Bei Fragen wenden Sie sich an Ihren
Quantum Rehab-Händler.
Um die Seitenteile anzubringen:
1. Entfernen Sie die Kunststoffummantelung von der
seitlichen Extrusion an der Seite der Rückenlehne.
2. Setzen Sie die quadratische Plattenmutter mit dem Pfeil
nach oben in den Schlitz des seitlichen Profils.
3. Installieren Sie die seitliche Stütze in der seitlichen
Extrusion. Siehe Abbildung 25.
4. Setzen Sie den Abstandhalter und die zwei (2)
Schrauben durch die seitliche Halterung und die
Vierkant-Deckenmutter. Nicht ganz festziehen.
5. Schieben Sie die Seitenstütze in die gewünschte Position
(hinsichtlich der Höhe und der Breite verstellbar).
6. Ziehen Sie die in das seitliche Profil eingesetzten
Bolzen fest.
7. Bringen Sie die Kunststoffabdeckung wieder am
seitlichen Profil an.
8. Wiederholen Sie den Vorgang bei Bedarf für die andere
Seite.
Um die Seitenteile anzupassen:
1. Lösen Sie die zwei (2) Bolzen im seitlichen Profil.
2. Schieben Sie die Seitenstütze in die gewünschte Position
(hinsichtlich der Höhe und der Breite verstellbar). Siehe
Abbildung 25.
3. Ziehen Sie die in das seitliche Profil eingesetzten
Bolzen fest.
4. Wiederholen Sie den Vorgang bei Bedarf für die
andere Seite.

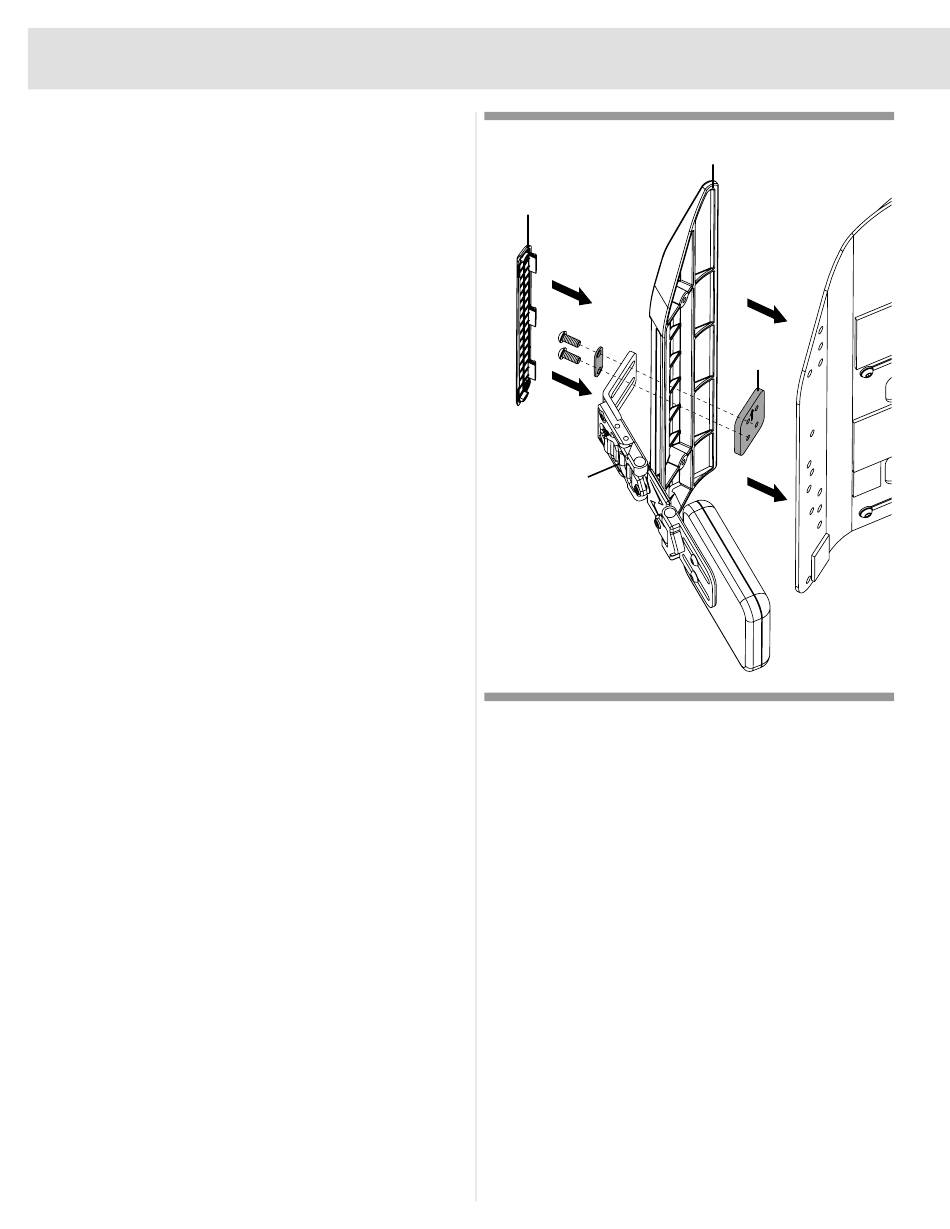

Seitlichen Extrusion
Kunststoffummantelung
Seitenstütze
Abbildung 25. Seitenteile
Quadratische
Plattenmutter
