Pediatrische Steckarmlehnen mit Einzelstütze und
Höhenschnellverstellung
Die pediatrischen Steckarmlehnen mit Einzelstütze und
Höh enschnellverstellung können angepasst und mühelos
entfernt werden, um das Ein- und Aussteigen aus dem
Rollstuhl zu erleichtern. Die Höhe kann in einem Bereich von
insgesamt 7,62 cm (3 Zoll) in 0,95-cm-Schritten (3/8 Zoll)
eingestellt werden. Diese Werte beziehen sich auf den
Abstand der Oberseite der Armauflage von der Sitzschale.
Der Höheneinstellbereich reicht von 19,7 bis 27,3 cm
(7,75 bis 10,75 Zoll).
Entfernen der Armlehneneinheit:
1. Drehen Sie den Armlehnenhebel nach vorne. Siehe
Abbildung 13.
2. Heben Sie die Armlehneneinheit nach oben.
Anbringen der Armlehneneinheit:
1. Führen
Sie
die
Armlehnenhalterung ein. Siehe Abbildung 13.
2. Drehen Sie den Armlehnenhebel nach hinten.
Für die Anpassung der Armlehnenhöhe mit der oberen
Einstellmöglichkeit ist kein Werkzeug erforderlich. Die
Armlehne kann auf diese Weise in 0,95-cm-Schritten
(3/8 Zoll) um 2,54 cm (1 Zoll) verstellt werden. Die untere
Einstellmöglichkeit erlaubt die Verstellung um 5,08 cm
(2 Zoll) in Schritten von 2,54 cm (1 Zoll).
Einstellen der Höhe mit der oberen Einstellmöglichkeit:
1. Entfernen Sie den optionalen Sicherungsstift, falls
vorhanden. Siehe Abbildung 13.
2. Zum Anheben die Armlehne nach oben ziehen. Um die
Armlehne nach unten zu verstellen, drücken Sie den
Spannhebel.
3. Stecken Sie den Sicherungsstift ggf. wieder ein.
4. Wiederholen Sie den Vorgang ggf. für die andere
Armlehne.
Einstellen der Höhe mit der unteren Einstellmöglichkeit:
1. Entfernen Sie die Schrauben 1 und 2 aus der Haltestange.
Siehe Abbildung 14.
2. Bewegen Sie die Armlehne nach oben oder unten in die
gewünschte Position.
3. Richten Sie die Löcher in der Armlehne an den
Haltestangenlöchern aus.
4. Bringen Sie die Schrauben 1 und 2 wieder in der
Haltestange an.
5. Wiederholen Sie den Vorgang ggf. für die andere
Armlehne.

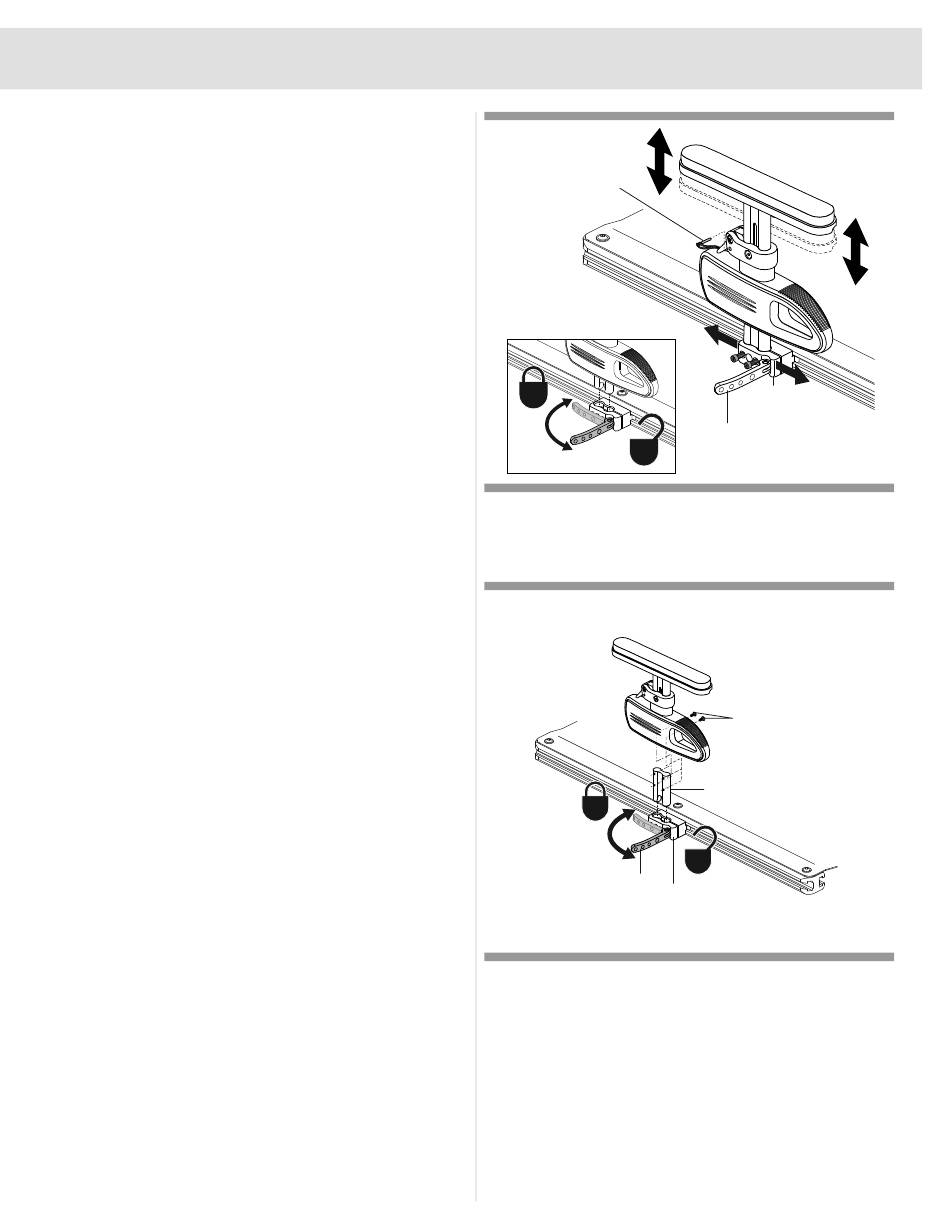

Armlehneneinheit
in
BEDIENANLEITUNG FÜR DIE BASISMODELL
Sicherungsstift
die
Abbildung
13.
pediatrischen Steckarmlehnen mit Einzelstütze und
Höhenschnellverstellung
Armlehnehebel
Abbildung 14. Position der Steuerung (abgebildet ist die
Standard-Anbringung)
Armlehnen
Halterung
Armlehnehebel
Entfernen/Anbringen
Schraube 1 and 2
Haltestange
Armlehnenhalterung
15
