Palme Fenix Montageanleitung Seite 15

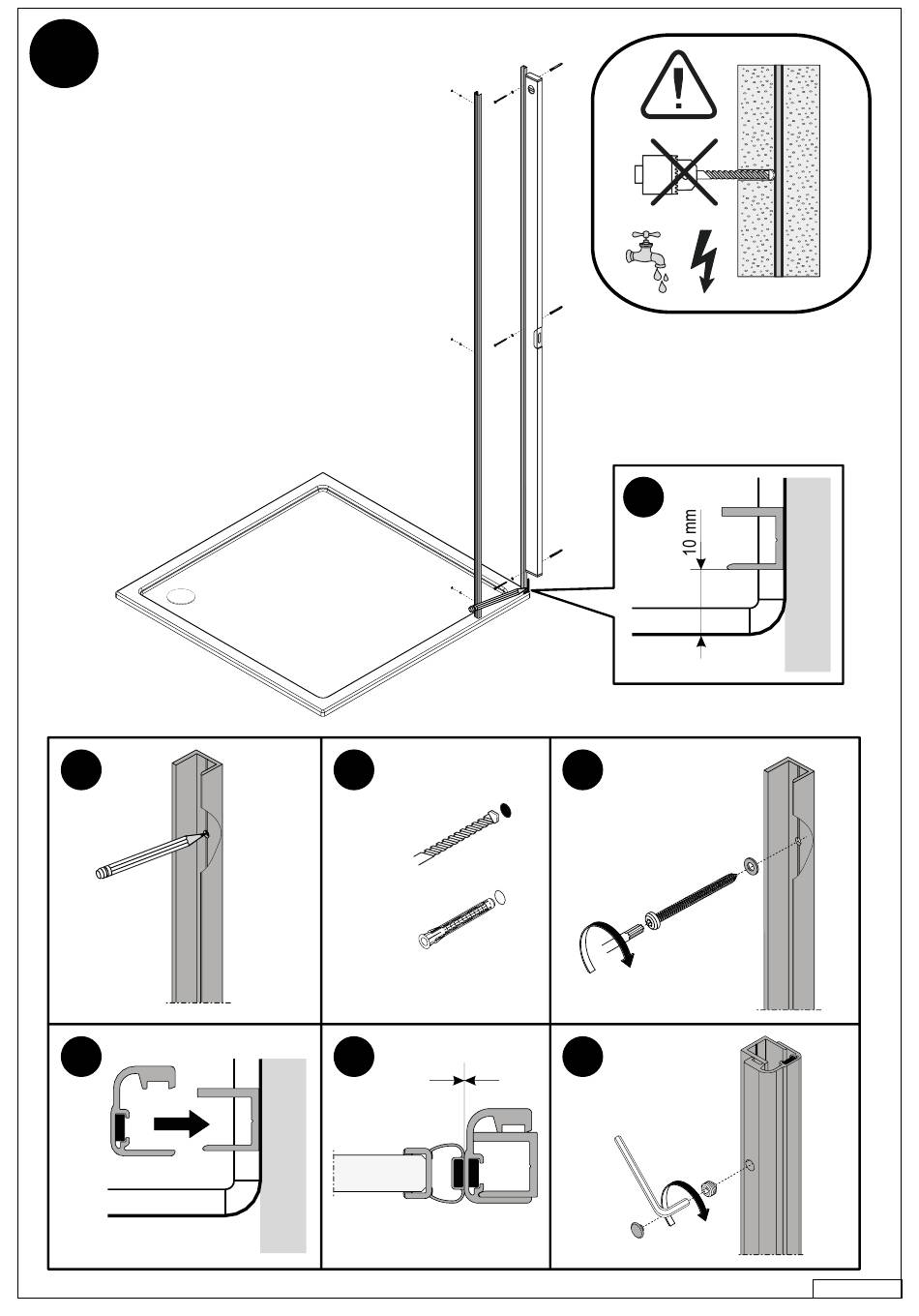

Anleitung für linke Beschlagseite dargestellt.
6
Für rechte Beschlagseite, spiegelgleicher Aufbau.
Instructions shown for the left side fi tting.
For right side fi tting, mirror structure.
nur bei Nischeneinbau
only for alcove installation
B
3 x
E
C
Ø 6mm
3 x
Ø 6x50mm
F
bündig
fl ush
A
D
Ø 4,2x50mm
3 x
TX20
G
3 x
SW3 M6x6mm
F002.1 - 15
