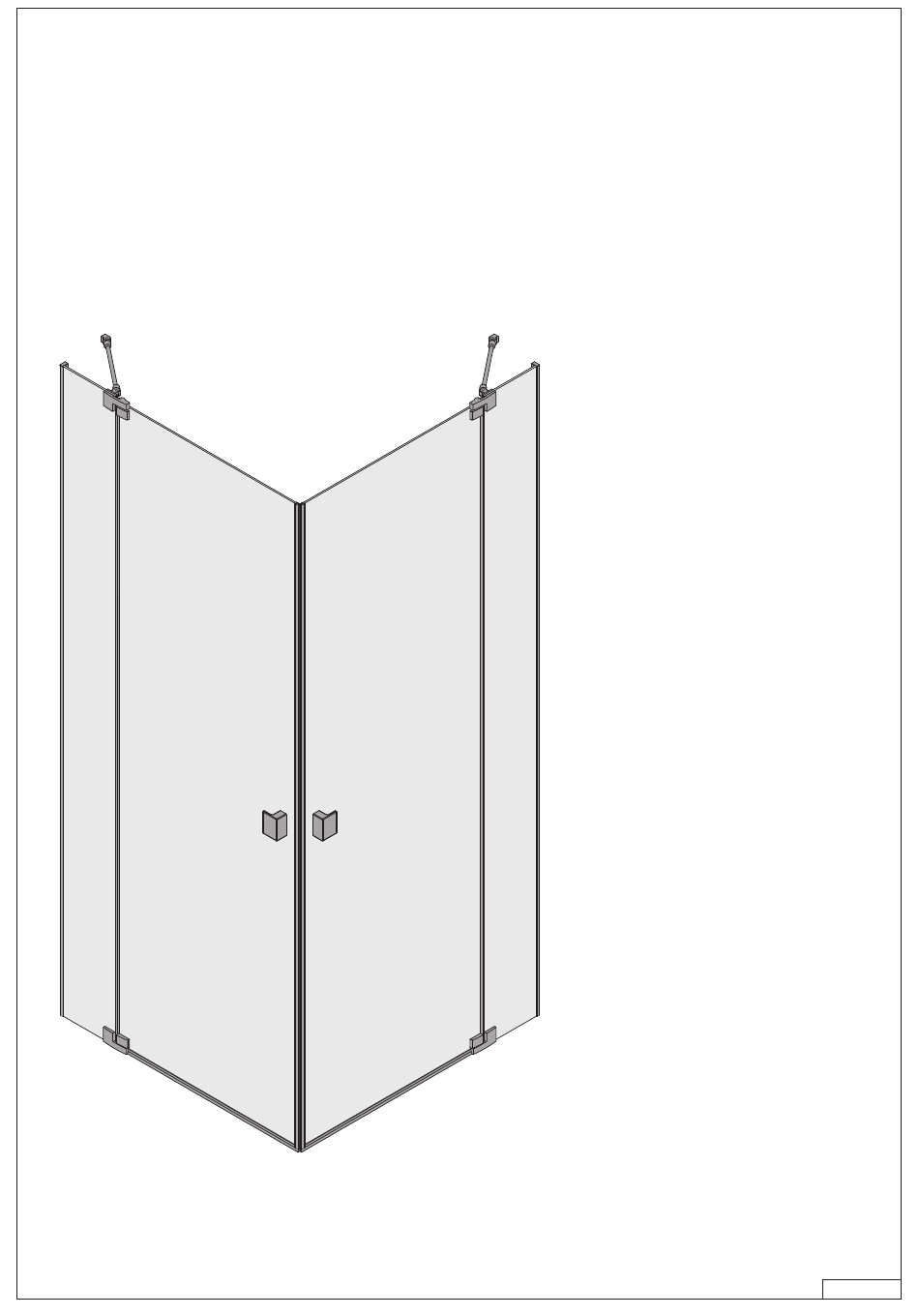

- Seite 1 V147.1 Assembly Instructions V147.1 Eckeinstieg 4-tlg. Tel. Nr. Serviceabteilung: aus AT: +43 7719 8585-28 oder -33 aus D: +49 5931 49 664-0 aus CZ: +420 725 665 668 Wichtig: Bei Anruf 6-stellige Kd.-Auftragsnr. von Verpackung ablesen ! V147.1 - 1...
- Seite 2 Verwendungsart gilt als bestimmungswidrig und entbindet den Hersteller im Falle von Schäden oder Unfällen von jeder Haftung. Pflegehinweise: mit Ihrer Palme-Duschabtrennung haben Sie ein Qualitätsprodukt erworben. Um die Schönheit der Oberflächen zu erhalten, sind folgende Hinweise zu beachten: - Wasser hat einen unterschiedlich hohen Anteil an Kalk, der nach dem Verdunsten der Wassertropfen auf der Oberfläche zurückbleibt und Flecken hinterlässt, daher empfehlen wir, die Trennwand nach der Reinigung mit einem weichen Tuch trocken zu wischen.
- Seite 3 V147.1 - 3...
- Seite 4 103637 ø4,2 106538 101861 ø6 106537 106317 106318+ 1 x M4 106319 101385 106647 104354 Griff kpl. 106364 106361 102408 106051 3 x M5x16 102900 106360 106527 100585 2 x PVC - Ausgleichs-/Unterlagsplättchen 0,5 mm 1 mm V147.1 - 4...
- Seite 5 ø6 106537 106317 106318+ 1 x M4 106319 101385 106648 104354 Griff kpl. 106364 106360 ø 6 mm 102408 106051 3 x M5x16 102900 106361 106527 100585 TX20 2 x PVC - Ausgleichs-/Unterlagsplättchen 0,5 mm 1 mm V147.1 - 5...
-
Seite 6: Profilmontage Vor Fliesenlegen
Variante Brausetasse Einrückmaß bei Brausetasse Profilmontage vor Fliesenlegen ø 6 ø6x50 ø4,2x50 TX20 V147.1 - 6... - Seite 7 Variante Fliesenfuge Profilmontage vor Fliesenlegen ø 6 ø6x50 ø4,2x50 Gefälle bei TX20 Fliesenboden V147.1 - 7...
- Seite 8 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on nach dem Fliesenlegen Mauer Fliesen Fliesen kleber kleber Sili Sili Fliese Fliese V147.1 - 8...
- Seite 9 0,5 / 1 mm Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on V147.1 - 9...
- Seite 10 M5x16 V147.1 - 10...
- Seite 11 V147.1 - 11...
- Seite 12 M5x20 M5x16 lt. Griffmontageanleitung see instructions handle mounting Montageanleitung Griffmontage V147.1 - 12...
- Seite 13 ø 6 ø6x50 4,2x50 M5x10 M5x10 M6x6 M6x6 M5x10 M5x10 V147.1 - 13...
- Seite 14 Variante Brausetasse Einrückmaß bei Brausetasse Profilmontage vor Fliesenlegen ø 6 ø6x50 ø4,2x50 TX20 V147.1 - 14...
- Seite 15 Variante Fliesenfuge Profilmontage vor Fliesenlegen ø 6 ø6x50 ø4,2x50 Gefälle bei TX20 Fliesenboden V147.1 - 15...
- Seite 16 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on nach dem Fliesenlegen Mauer Fliesen Fliesen kleber kleber Sili Sili Fliese Fliese V147.1 - 16...
- Seite 17 0,5 / 1 mm Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on V147.1 - 17...
- Seite 18 M5x16 V147.1 - 18...
- Seite 19 V147.1 - 19...
- Seite 20 M5x20 M5x16 lt. Griffmontageanleitung see instructions handle mounting Montageanleitung Griffmontage V147.1 - 20...
- Seite 21 ø 6 ø6x50 4,2x50 M5x10 M5x10 M6x6 M6x6 M5x10 M5x10 V147.1 - 21...
- Seite 22 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on V147.1 - 22...
- Seite 23 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable Silicone for the respective base material. Thoroughly clean the surface prior to the silicone on 10 cm 10 cm V147.1 - 23...
