Aprejo Walk-In
mit PALM.magic
LED Beleuchtung
Aprejo Walk-In
with PALM.magic
LED Lighting
Montageanleitung
A018.1
Assembly Instruction
A018.1
Tel. Nr. Serviceabteilung:
aus AT: +43 7719 8585-0
aus D: +49 5931 984 546
Wichtig:
Bei Anruf 6-stellige Kd.-Auftragsnr. von
Verpackung ablesen!
A018.1 - 1
Werbung
Verwandte Anleitungen für Palme Aprejo Walk-In
Inhaltszusammenfassung für Palme Aprejo Walk-In

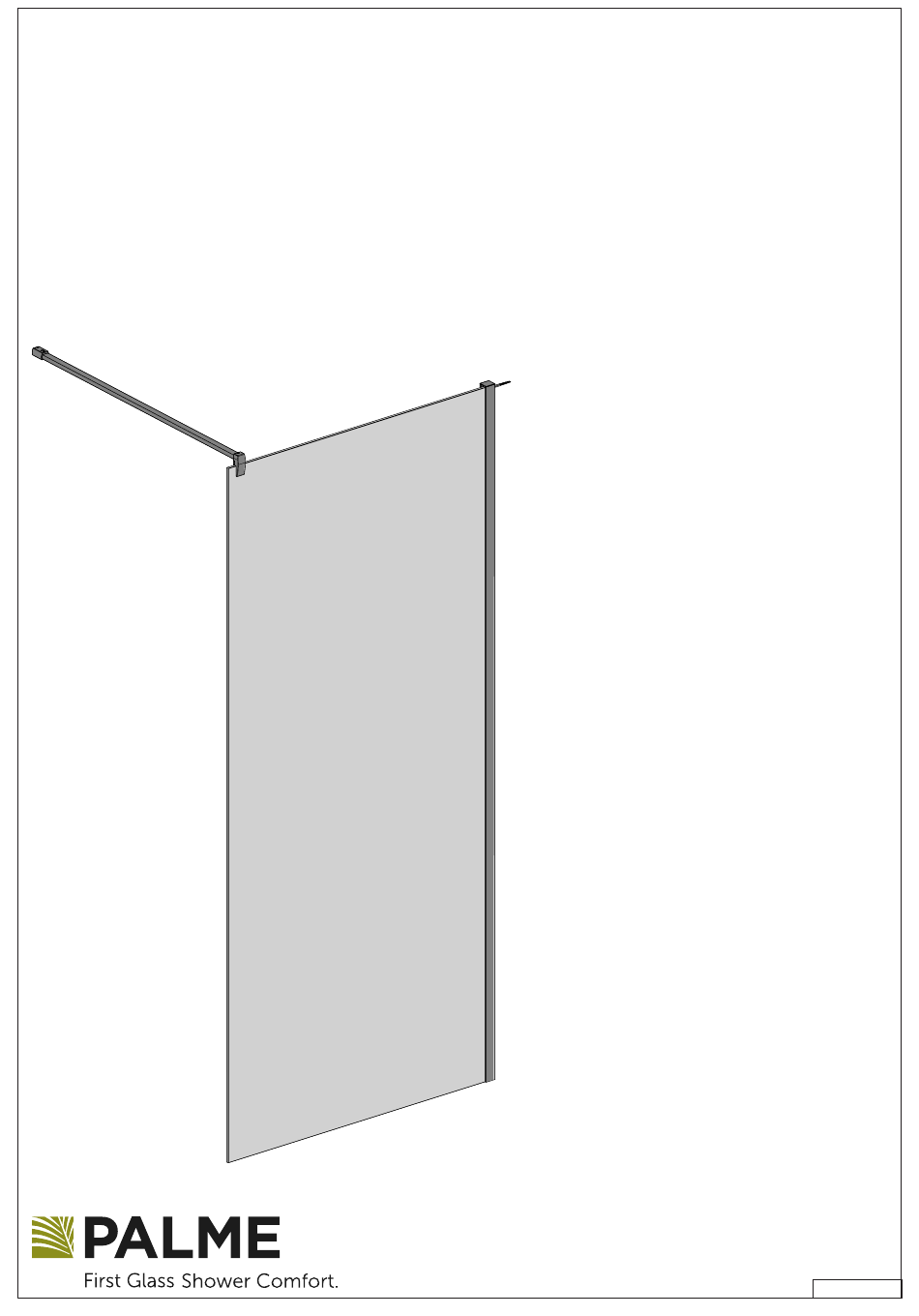

- Seite 1 Aprejo Walk-In mit PALM.magic LED Beleuchtung Aprejo Walk-In with PALM.magic LED Lighting Montageanleitung A018.1 Assembly Instruction A018.1 Tel. Nr. Serviceabteilung: aus AT: +43 7719 8585-0 aus D: +49 5931 984 546 Wichtig: Bei Anruf 6-stellige Kd.-Auftragsnr. von Verpackung ablesen! A018.1 - 1...
-
Seite 2: Elektroinstallation Und Schutzbereiche Electrical Installation And Protection Zones
Elektroinstallation und Schutzbereiche Electrical installation and protection zones 600 mm 600 mm Abb./Fig.: Schutzbereiche/protection zones DIN VDE 0100-701 Um eine Gefärdung durch elektrische Körperströme zu verhindern muss die Installation der PALM.magic LED-Beleuchtung nach landesspeziefischen Vorgaben durch einen konzessionierten Elektriker erfolgen. Bei Elektroinstallationen in Bädern sind die Schutzbereiche gemäß... - Seite 3 Die in dieser Montageanleitung beschriebene Duschabtrennung darf nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendungsart gilt als bestimmungswidrig und entbindet den Hersteller im Falle von Schäden oder Unfällen von jeder Haftung. mit Ihrer Palme-Duschabtrennung haben Sie ein Qualitätsprodukt erworben. Um die Schönheit der Oberflächen zu erhalten, sind folgende Hinweise zu beachten: - Wasser hat einen unterschiedlich hohen Anteil an Kalk, der nach dem Verdunsten der Wassertropfen auf der Oberfläche zurückbleibt und Flecken...
- Seite 4 Vario 107316 RGB CONTROLLER 106988 106658-13 106658-14 106978 TRAFO 24V 60W 1 x kpl . 106164 106710 1 x M5x14 106711 104819 107318 Li. 4 x ø4,2x50 107319 Re. 106527 106538 2 x M6x6 105946 4 x ø6x50 106537 106975 4 x M4 101385 1 x ø4,2x50...
- Seite 5 CONTROLLER TRAFO 24V 60W A018.1 - 5...
- Seite 6 Schritt 1 entfällt bei Ausführung „In Fliese“ Step 1 is not applicable by version „in tiling“ KABELKANAL Ø 6 Ø 6x50 Ø 4,2x50 TX20 A018.1 - 6...
- Seite 7 A018.1 - 7...
- Seite 8 Ø 6 Ø 6x50 TX20 * in Verbindung mit Tür, 25mm verwenden. * in conjunction with door, use 25mm. A018.1 - 8...
- Seite 9 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Kein Silikon No silicone A018.1 - 9...
- Seite 10 10 cm 10 cm Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. A018.1 - 10...
-
Seite 11: Anlernen Der Fernbedienung Pair With Rf Remote Controller
Elektroinstallation Electrical installation 24V Eingang und Ausgang zur Vier Ausgänge zum Verbindung des Anschluss der nächsten Controllers LED- Bänder (Bertrieb nur mit einem Netzteil) „Learning Key“ Lerntaste zum Koppeln mit der Fernbedienung TRAFO 24V 60W RGB LED-Band Black Green Blue weißes LED-Band (warm-weiß...
