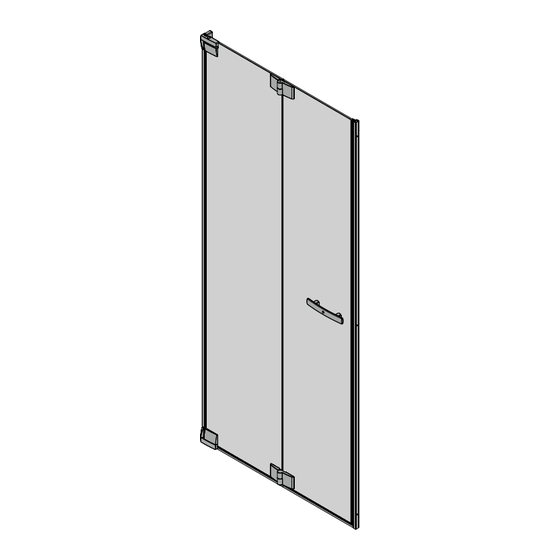

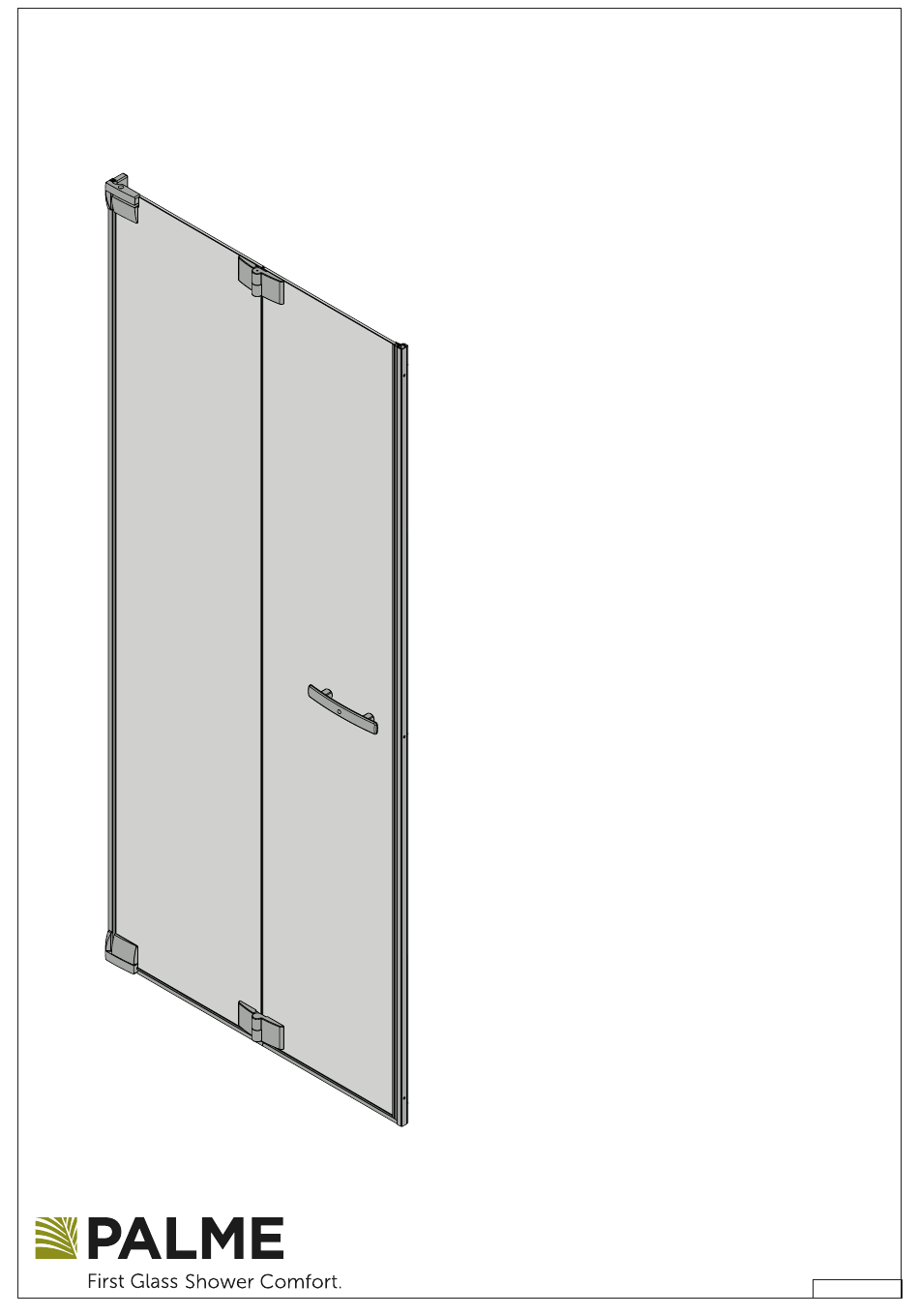

- Seite 1 Aprejo Zero Falttür 2tlg. Aprejo Zero 2-part folding door Montageanleitung A014.2 Assembly Instruction A014.2 Tel. Nr. Serviceabteilung: aus AT: +43 7719 8585-0 aus D: +49 5931 984 546 Wichtig: Bei Anruf 6-stellige Kd.-Auftragsnr. von Verpackung ablesen! A014.2 - 1...
- Seite 2 1 x 105309 1 x 104949 (1 x) 3 x M6x6 104947 (1 x) 105946 103637 ø4,2 105888 104836 106538 Standard ø6 Standard 106537 Option 104858 104858 3 x M4 101385 2 x 107007 3 x M6x6 105946 103637 ø4,2 106542 Separate Anleitung...
- Seite 3 Option 2mm Platte für Wandausgleich 2mm plate for wall compensation 2x 4x Option Standard Anleitung für linke Beschlagseite dargestellt. Für rechte Beschlagseite, spiegelgleicher Aufbau. Instructions shown for the left side fitting. For right side fitting, mirror structure. A014.2 - 3...
-
Seite 4: Einbauinformation Installation Information
Einbauinformation Installation information Option Ausgleichsbereich: 3mm Platte für Compensation range: Wandausgleich 0 ... 5mm 3mm plate for wall compensation ERM: Einrückmaß. Kann bei Bedarf an die gegebene Situation angepasst werden. ERM: Insert dimension. Can be adapted to the given situation, if necessary. A014.2 - 4... - Seite 5 2x Option ø 6 Ø 6x50 TX20 A014.2 - 5...
- Seite 6 innen inside aussen outside Glaskante vor Montage reinigen (Trocken und fettfrei) clean edge before mounting (Dry and free of grease) bündig flush Standard Option innen aussen aussen innen inside outside outside inside A014.2 - 6...
- Seite 7 Türblattverstellung, falls erforderlich Door adjustment, if necessary lt. Griffmontageanleitung see instructions handle mounting Montageanleitung Griffmontage Option Standard innen aussen aussen innen inside outside outside inside A014.2 - 7...
- Seite 8 Ø 6 ø 6 ø 6 4,2x50 Ø 6x50 TX20 bündig flush M6x6 A014.2 - 8...
- Seite 9 innen aussen inside outside ca. 2mm A014.2 - 9...
- Seite 10 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Trocknen des Silikons in geschlossener Position der Duschkabine. Drying of the silicone in the closed position of the shower.
- Seite 11 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfläche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Trocknen des Silikons in geschlossener Position der Duschkabine. Drying of the silicone in the closed position of the shower.
