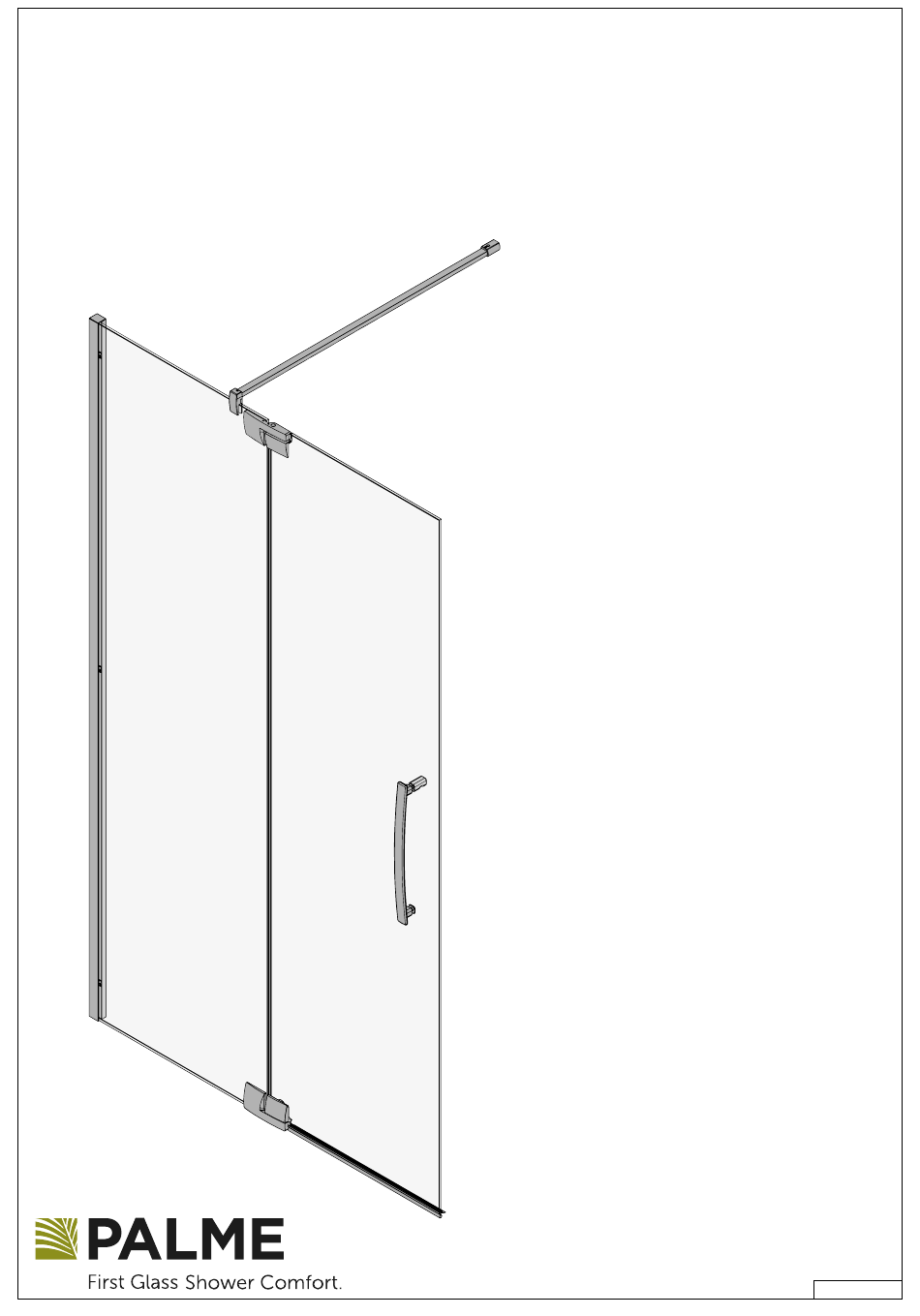

- Seite 1 Aprejo Vario/Pro Walk-In Trennwand mit Pendeltür Aprejo Vario/Pro Walk-In partition with swing door Montageanleitung A026.1 Assembly Instruction A026.1 A026.1 - 1...
- Seite 2 Achtung: Montagepaket kann mehr Teile enthalten, als zum Aufbau benötigt werden. Possibly more assembly components are included than necessary. TX20 ø 6 mm L=600mm L=2000mm A026.1 - 2...
- Seite 3 Bei allen Arbeitsschritten mit dem Silikon-Symbol: Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). For all work steps with the silicone symbol: Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone (free of grease). Anleitung für linke Beschlagseite dargestellt.
-
Seite 4: Einbauinformation Installation Information
Einbauinformation Installation information Wanneneinbaumaß Tray fitting size VARIO 5 mm Ausgleichsbereich: Compensation range: 0 - 15 mm „auf Fliese“ „in Fliese“ „on tiling“ „in tiling“ 15 mm Ausgleichsbereich: Ausgleichsbereich: Compensation range: Compensation range: 0 mm 0 mm A026.1 - 4... - Seite 5 Schritt 1 (A - D) entfällt bei Ausführung „In Fliese“. Step 1 (A - D) is not applicable for version „in tiling“. Ø 6mm Ø 6x50mm Ø 4,2x50mm TX20 A026.1 - 5...
- Seite 6 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Schritt C und D erst ab Punkt 6 Step C and D mounting at point 6 A026.1 - 6...
- Seite 7 lt. Griff montage- anleitung see instructions handle mounting innen inside außen outside Glaskante vor Montage reinigen (trocken und fettfrei) clean edge before mounting (dry and free of grease) außen innen outside inside A026.1 - 7...
- Seite 8 M6x12mm A026.1 - 8...
- Seite 9 Bei Bedarf kürzen! Shorten if necessary! Ø 4,2x50mm TX20 Ø 6mm M6x6mm Ø 6x50mm M6x6mm M5x14mm A026.1 - 9...
- Seite 10 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. Kein Silikon No silicone Kein Silikon No silicone A026.1 - 10...
- Seite 11 Für den entsprechenden Untergrund geeignetes Silikon verwenden. Oberfl äche vor dem Silikonieren gründlich reinigen (fettfrei). Use suitable silicone for the respective base material. Thoroughly clean the surface prior to using silicone. ~ 10 cm A026.1 - 11...
