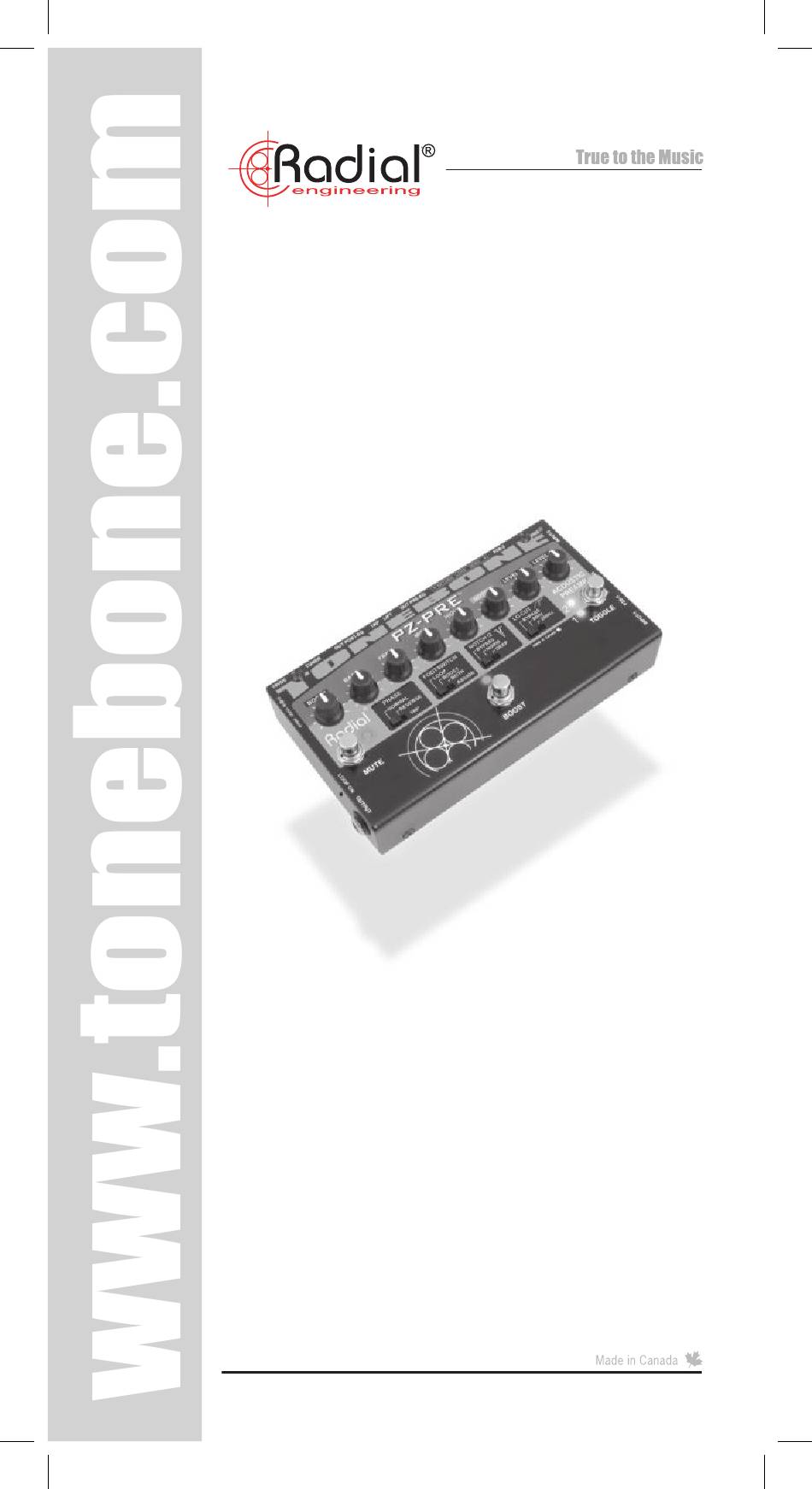

- Seite 1 PZ-Pre ™ Akustik-Preamp Bedienungsanleitung Radial Engineering Ltd. 1588 Kebet Way, Port Coquitlam BC V3C 5M5 Tel: 604-942-1001 Fax: 604-942-1010 email: info@radialeng.com...
-
Seite 2: Inhaltsverzeichnis
Art von Haltbarkeit, die Sie für die Bühne erwarten würden. Wenn Sie nach dem Lesen dieses Handbuchs noch Fragen haben, besuchen Sie bitte die FAQs im Abschnitt „PZ-Pre“ auf unserer Website. Hier veröffentlichen wir die neuesten Hinweise. Wenn Sie eine Frage haben, die dort nicht geklärt wird, senden Sie bitte eine E-Mail an info@radialeng.com und wir werden unser Bestes... -
Seite 3: Einleitung
Akustikgitarren-Preamp ist, den Sie jemals gehört haben, ist er nicht nur für Gitarren gedacht. Wir haben den PZ-Pre von Grund auf für den Einsatz mit allen möglichen Instrumenten wie Violine, Cello, Kontrabass, Mandoline, Dobro, Bouzouki, Harfe, Sitar und Banjo entwickelt! Die beiden Inputs sind auf alle Arten von Tonabnehmern ausgelegt und der Onboard- Equalizer ist sehr leistungsstark und arbeitet höchst musikalisch. -
Seite 4: Austattungsmerkmale - Oberseite
20. NOTCH Q: Stellt die Depth des Notch-Filters ein. Wählen Sie zwischen normal, deep und bypass. 21. LO-CUT: Hochpassfilter, der die tiefen Frequenzen entfernt, um Resonanz-Rückkopplungen zu verhindern. Wählen Sie zwischen Bypass und zwei Low-Cut-Einstellungen. ™ Radial Engineering Ltd. PZ-Pre User Guide... -
Seite 5: Austattungsmerkmale - Rückseite
EQ-XLR-Ausgang um. 27. POST-EQ: Der symmetrische XLR-DI-Box-Ausgang sendet ein Wet-Signal an das Monitorsystem, so dass der Nutzer den On-Stage-Sound mit dem PZ-Pre steuern kann. 28. TUNER: gebufferter Klinkenausgang zur Speisung eines elektronischen Stimmgeräts. 29. 15VDC-400mA: Anschluss für das 15Volt-DC-Netzteil (center positive). -
Seite 6: Input-Sektion
True to the Music INPUT-SEKTION Input-1 und 2 Der PZ-Pre verfügt über zwei 6,3mm-Eingänge auf der rechten Seite. Dieses flexible Dual-Input-Design ermöglicht es Ihnen, zwei Instru- mente anzuschließen und zwischen diesen hin und her zu schalten, indem Sie einfach den TOGGLE-Fußschalter betätigen. Die meisten Musiker, egal ob sie akustische Gitarre oder Mandoline spielen, tendieren dazu, auf der Bühne zwei Instrumente zu verwenden. - Seite 7 Piezo Pickup To CH-2 Input-1 mit einer 6,3mm-TRS-Buchse ausgestattet (Tip, Ring und Sleeve), so dass er auf beide PZ-Pre-Kanäle zugreifen kann. Diese Funktion ist für Instrumente vorgesehen, bei denen zwei Tonabnehmersysteme über eine Stereo-TRS-Buchse kombiniert werden. Mit einem Stereo-TRS-Kabel können Sie beide Tonabne- hmer über ein Kabel mit separaten PZ-Pre-Eingängen verbinden...
-
Seite 8: Pre-Eq Out, Filter Und Eq
Filter auf eine Frequenz fokussieren und sie gesondert entfernen, ohne den Gesamtklang des Instruments zu beeinflussen. Der Notch-Filter des PZ-Pre verfügt über zwei Regler: NOTCH wählt das Frequenzspektrum des Filters zwischen 56Hz bis 220Hz, während der NOTCH-Q-Schalter die Breite und Absen- kung des Filters steuert. - Seite 9 Dieser Schalter wird eingesetzt, um über die Monitore oder die PA auftretendes Feedback zu reduzieren. Boost und Effekt-Loop Der PZ-Pre ist mit einem Power-Booster und einem Effekt-Loop ausgestattet, um Dynamik für Soli oder Avantgarde-Klan- gwelten zu erzeugen. Der Power Boost und der Effekt-Loop können gemeinsam oder...
-
Seite 10: Output-Sektion
DI-Box. Sie erzeugt ein 600Ohm-Mikrofon-Signal, das sich für den Anschluss an Mischpulte eignet. Der POST-EQ XLR OUT befindet sich am Ende des PZ-Pre-Signalweges hinter den Filtern, dem Equalizer sowie PHASE, BOOST und LOOP. Er dient zur Speisung eines Bühnenmonitorsystems oder In-Ear- Monitoren, so dass man seinen Bühnen-Sound über die Regler... -
Seite 11: Instrument Anschließen
Diese sind so gering, dass der Piezo einen speziell entwickelten Verstärker oder Buffer benötigt, damit das Signal auf ein praktik- ables Niveau angehoben wird Der PZ-Pre ist mit einem Piezo-Buffer (PZB) an jedem Eingang ausgestattet, um den bestmöglichen Klang von passiven Piezo- Tonabnehmern zu gewährleisten. Wenn Sie einen Piezo-Tona- bnehmer an den PZ-Pre anschließen, sollten Sie den PZB am... - Seite 12 Die Regler des Vorverstärkers sind normalerweise an der Seite des Instruments angebracht. Aktive Instrumente erzeugen ein Signal, mit dem Sie den PZ-Pre speisen können, ohne dass das der PZB aktiviert werden muss. Der eingebaute Vorverstärker des Instruments buffert das Signal und der Output kann direkt über ein Instrumentenkabel mit dem...
-
Seite 13: Output-Anschlüsse
True to the Music OUTPUT-ANSCHLÜSSE Der PZ-Pre ist mit vier Ausgängen ausgestattet, von denen jeder auf bestimmte Aufgaben ausgelegt ist, um verschiedene Anforderungen auf der Bühne zu erfüllen. Instrument-Amplifier-Output Dieser 6,3mm-Gitarrenausgangliefert das Signal für einen Gitarrenverstärker auf der Bühne. Stellen Sie sich diesen Ausgang als Ihre persönliche „Welt“... -
Seite 14: Einrichten Des Pz-Pre
VERWENDEN DER EQ-REGLER DES PZ-PRE Bevor Sie sich auf den Weg zu Ihrem ersten Gig mit dem PZ-Pre machen, sollten Sie sich in Ihrem Proberaum mit den Reglern vertraut machen und die verschiedenen Funktionen kennenlernen. Tun Sie dies zunächst in einer niedrigen Lautstärke, damit Sie keine Rückkopplungen verursachen. - Seite 15 Sie, was wohl das Publikum zu hören bekommt? Aus diesem Grund haben wir einen separaten Pre-EQ-Ausgang für das Front-House-PA-System in den PZ-Pre integriert. Der Pre-EQ-Ausgang bietet dem Haustechniker ein Full-Range- Signal zum Mischen, während die PZ-Pre-EQ-Regler auf Ihren Bühnensound abgestimmt werden können.
-
Seite 16: Steuerung Kontrollieren
True to the Music STEUERUNG KONTROLLIEREN Der PZ-Pre bietet Low-Cut- und Notch-Filter zum Unterdrücken von Rückkopplungen und zum Erreichen der bestmöglichen Signalverstärkung. Dieses Konzept bezeichnet man als „Gain before Feedback“. Der folgende Abschnitt hilft Ihnen beim Einrichten des PZ-Pre für maximale Verstärkung vor dem Feedback. - Seite 17 7. Wenn Sie mehr Gain benötigen, können Sie den NOTCH Q auf DEEP umschalten und den LEVEL-Regler etwas aufdrehen. TIPP: Wenn der Instrumentenpegel aufgedreht wird, kann dies bei vielen Frequenzen zu unkontrollierbaren Rückkopplungen führen, so dass Sie die Lautstärke reduzieren sollten. ™ Radial Engineering Ltd. PZ-Pre User Guide...
-
Seite 18: Effekte Zu Ihrem Sound Hinzufügen
True to the Music EFFEKTE ZU IHREM SOUND HINZUFÜGEN Für größtmögliche Flexibilität ist der PZ-Pre mit einem Effekt- Loop ausgestattet, der mit dem Power-BOOST-Fußschalter verbunden oder so eingestellt werden kann, dass er eingeschaltet bleibt. Wenn der Loop mit dem BOOST-Fußschalter zusam- mengeschaltet ist, können Sie mit einem Fußtritt eine Reihe von... -
Seite 19: Spezifikationen
True to the Music Radial PZ-Pre Spezifikationen 6,3mm Phone symmetrisch Inputs 1 & 2: Normal 6,8kOhm Input-Impedanz: Piezo 10MegOhm PZB buffers: +10dB boost Low-cut filter: 75Hz / 220Hz Notch-Filter-Bereich: 56Hz - 330Hz Notch Q: -8dB / -15dB Low EQ: Shelving type +/-12dB (75Hz) -
Seite 20: Warranty
THREE YEAR TRANSFERABLE LIMITED WARRANTY RADIAL ENGINEERING LTD. (“Radial”) warrants this product to be free from defects in mate- rial and workmanship and will remedy any such defects free of charge according to the terms of this warranty. Radial will repair or replace (at its option) any defective component(s) of this product (excluding finish and wear and tear on components under normal use) for a period of three (3) years from the original date of purchase.
