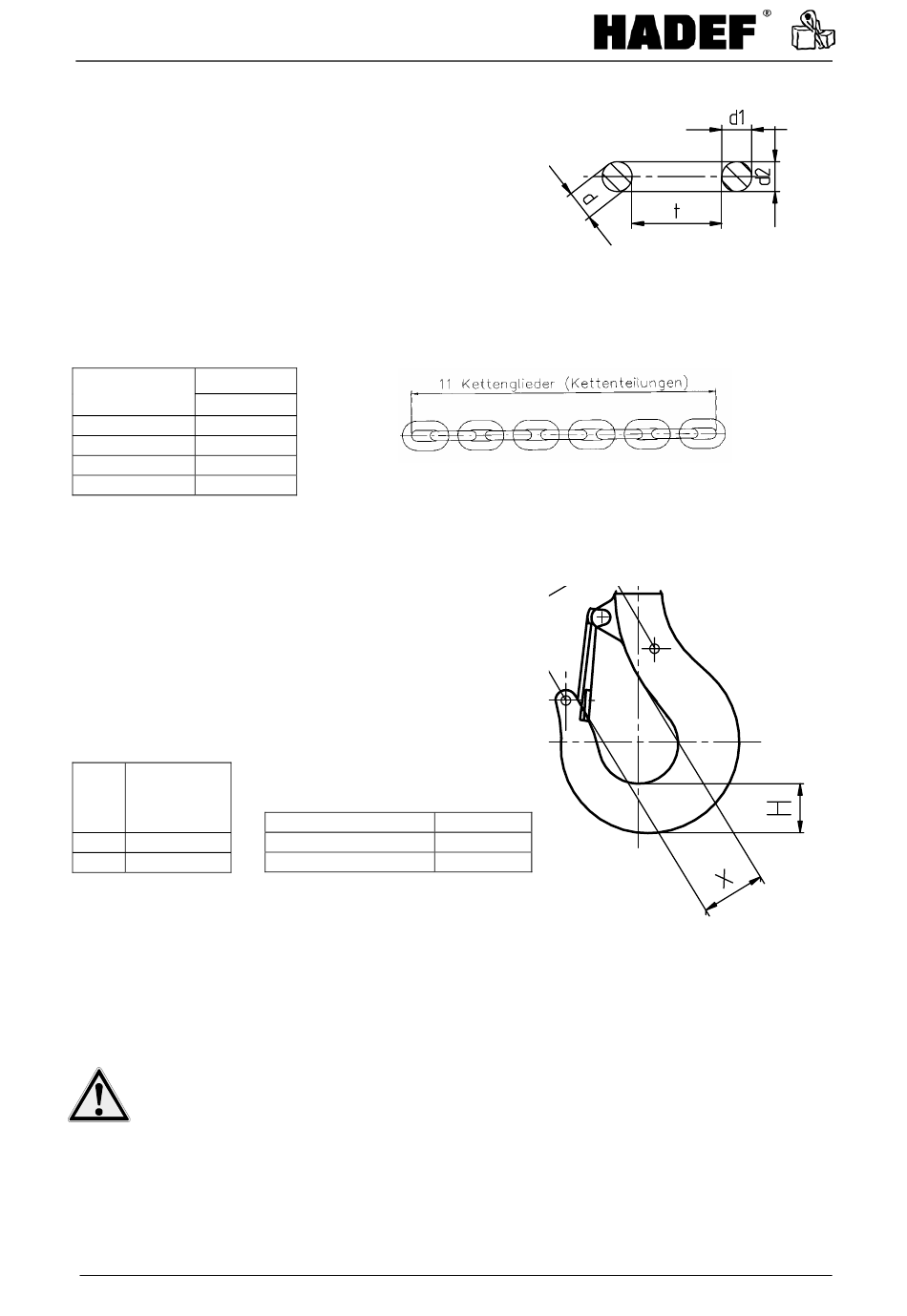

14.4.1 Lastkette
L11 =Teilungsvergrößerung über 11 Kettenglieder
L1 = Teilungsvergrößerung über 1 Kettenglied
dm = gemittelte Glieddicke, d1, d2 messen
Lp1 = Längung durch plastische Verformung – 1 Glied = 1,03 x La)
La = Nenn- Außenlänge eines Kettengliedes La = t + 2d
Maße Kettentyp
4x12
L11 135,96
L1 12,6
dm 3,6
Lp1 1,03 x La
Bei Erreichen der Tabellenmaße durch Verschleiß oder Verformung ist die Kette auszutauschen.
14.5 Prüfung der Lasthaken
X = größte Hakenmaulweite
H = Maß der Hakengrunddicke
Maß
250
mm
kg
X 22
H 18,5
Die Tabellenmaße sind theoretische Abmessungen ohne Toleranzangaben.
Änderungen vorbehalten.
Bitte Maße X und H bei Ihrem Gerät messen und in u.a. Tabelle eintragen.
Verformte Haken (Vergrößerung von Maß X) sind auszutauschen. Wird Maß H durch
Verschleiß um 5% unterschritten, ist der Haken auszutauschen!
Tabelle
Tragfähigkeit
X
H
= (d1+d2)/2
kg 250
mm
mm
