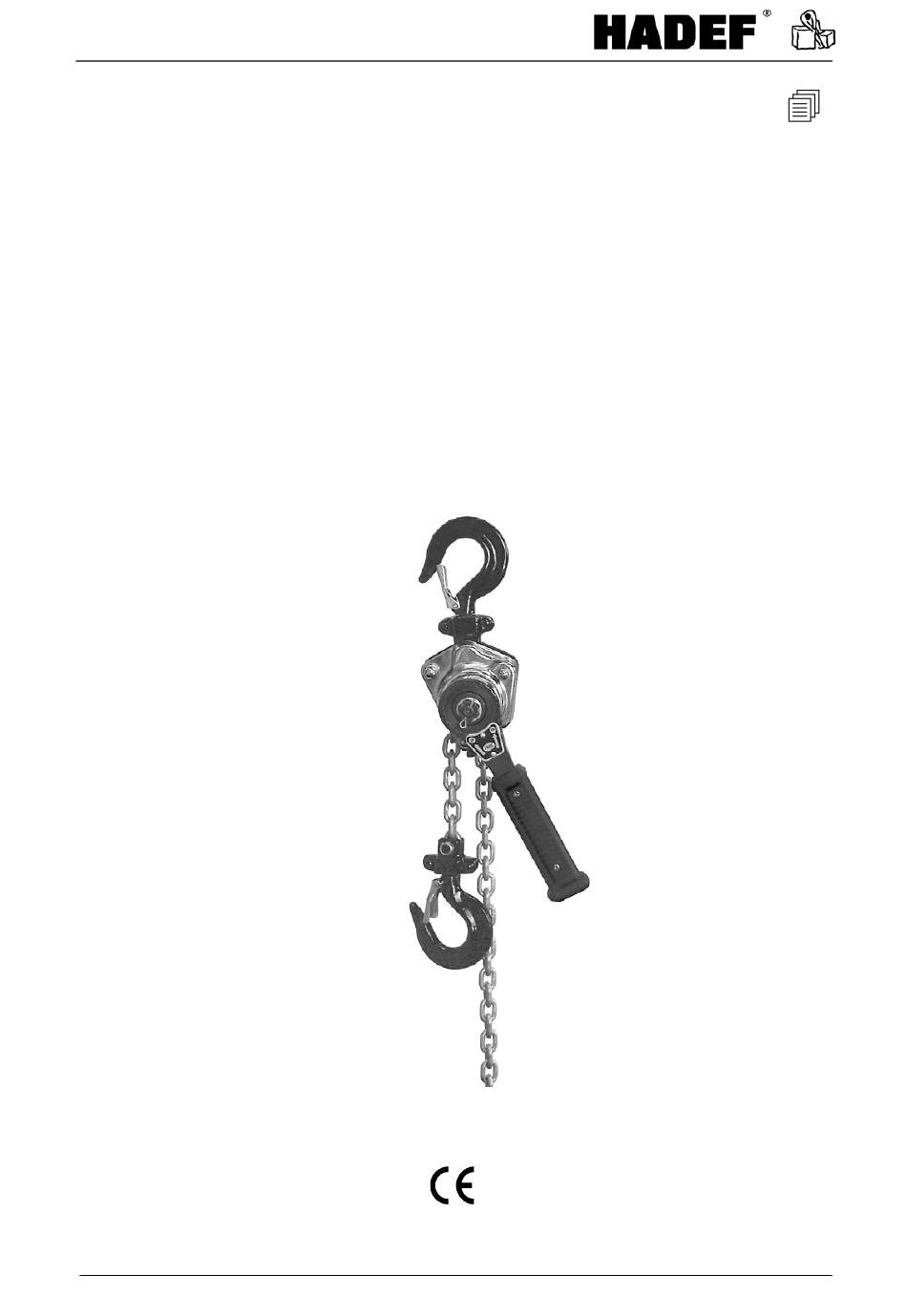

- Seite 1 5.52.300.25.0.3 Ausgabe 02.05.2006 Betriebs- und Wartungsanleitung für HADEF Ratschzug Figur 25/05 © HADEF...
-
Seite 2: Inhaltsverzeichnis
Seite 9 Lasthaken Seite 9 Sicherheits- und Funktionsprüfung Seite 9 Bedienung und Betrieb Seite 10 Hilfe bei Störungen Seite 11 Instandhaltung und Wartung Seite 11 Behebung von Störungen Seite 15 Ausserbetriebnahme Seite 16 Beistellung von Unterlagen Seite 16 © HADEF... -
Seite 3: Allgemeine Hinweise
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für ein hochwertiges HADEF - Produkt entschieden. Es erfüllt die Forderungen der Europäischen Union, insbesondere der EG Maschinenrichtlinie (98/37/EG). Unser gesamtes Unternehmen arbeitet nach einem zertifizierten Qualitätsicherungssystem nach EN ISO 9001: 2000 Für die einwandfreie Funktion der Geräte bei Ihnen ist es wichtig, dass Sie vor der Inbetriebnahme... -
Seite 4: Produktbeschreibung

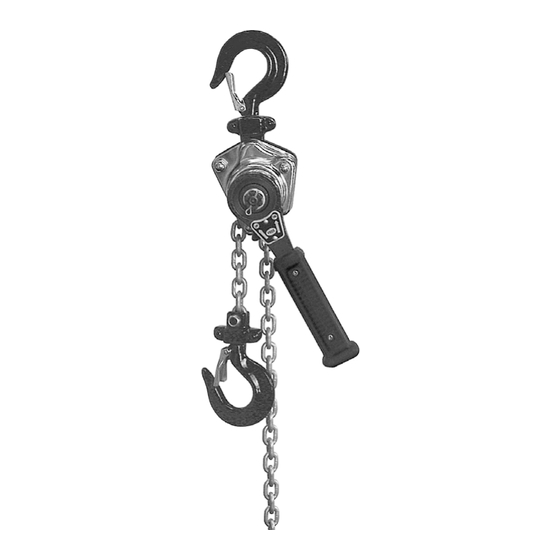

Werden die Geräte nicht bestimmungsgemäß verwendet, so ist ein sicherer Betrieb nicht gewährleistet. Für alle Personen- und Sachschäden die aus nicht bestimmungsgemäßer Verwendung entstehen ist allein der Betreiber verantwortlich Bauart GEDI Ratschzüge sind kompakte Hebelzüge mit Stahlblechgehäuse und Aufhängehaken für den stationären Einsatz. © HADEF... -
Seite 5: Technische Daten
Hub ca. ∅ Änderungen vorbehalten. Wichtige Bauteile Hubgetriebe Die HADEF Ratschzüge werden manuell mittels Handhebel bedient. Die Getriebeteile sind aus hochwertigen Materialien hergestellt. Lastdruckbremse Dient zum Halten der Last in beliebiger Position. Sie besitzt asbestfreie Bremsbeläge. Gehäuse Aus Stahlblech, verchromt. -
Seite 6: Erklärung Der Verwendeten Sicherheitssymbole
Gerät mögliche Last inklusive Eigengewicht der Geräte sicher zu tragen. Im Zweifelsfall ist ein Statiker zu befragen! Die Geräte dürfen nur bestimmungsgemäß unter Beachtung der nationalen geltenden Vorschriften und der Hinweise dieser Bedienungsanleitung betrieben werden. Siehe hierzu auch Kapitel Produktbeschreibung. © HADEF... - Seite 7 BGV 500 (VBG 9a). In anderen Ländern sind die entsprechenden nationalen Vorschriften zu beachten. Keine Änderungen oder Umbauten an HADEF – Geräten vornehmen. Anbauten dürfen die Sicherheit und Funktion nicht beeinträchtigen! Schäden und Mängel sofort einem Verantwortlichen melden. Geräte bis zur Behebung der Schäden nicht benutzen!
-
Seite 8: Anforderungen An Das Bedienungspersonal
Bedienungspersonal zugänglich ist. Transport und Lagerung Transport HADEF – Hebezeuge werden vor der Auslieferung kontrolliert und ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Benutzen sie bitte geeignete Transportmittel. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. Transportarbeiten dürfen nur von dafür qualifizierten Personen unter Beachtung der Sicherheitshinweise durchgeführt werden. -
Seite 9: Umgebungseinflüsse
Sand usw.) Trockenschmiermittel verwenden. (Bei Einsatz der Ketten in der Lebensmittelindustrie kann von HADEF ein spezielles Schmiermittel bezogen werden). Lasthaken Die Last muss im Hakengrund aufliegen. Die Sicherungsfalle des Lasthakens muss frei beweglich sein und selbsttätig schließen. Lesen Sie unbedingt die Sicherheitshinweise. Die Hakenspitzen dürfen nicht belastet werden. -
Seite 10: Bedienung Und Betrieb
Die Kette lässt sich dann nicht durch den Zug bewegen und der Lasthaken kann nicht gesenkt werden. Abhilfe: Den Ratschzug erneut belasten und Bremse durch Absetzen der Last lösen oder Schaltknebel auf Markierung für Senken stellen und Handhebel mit kräftigem Ruck in Richtung "AB" lösen. © HADEF... -
Seite 11: Hilfe Bei Störungen
Alle Prüfungsergebnisse und getroffene Maßnahmen sind schriftlich festzuhalten! 1) Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem Betrieb der Geräte. Die Arbeiten sind äußerst sorgfältig durchzuführen. 2) Die Arbeiten müssen von Sachkundigen vorgenommen werden. 3) Die Arbeiten sind, soweit dies möglich ist, in entlastetem Zustand durchzuführen. © HADEF... -
Seite 12: Überwachung Und Wartung
Lager der Kettenumlenkrollen überprüfen und schmieren Prüfung des Gerätes durch einen Sachkundigen (wiederkehrende Prüfung) 14.3 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch einen Sachkundigen (oder Sachverständigen bei Kranen) ihre Funktionssicherheit prüfen. Deutschland sind Unfallverhütungsvorschriften zu beachten. -
Seite 13: Prüfung Der Lasthaken
Die Tabellenmaße sind theoretische Abmessungen ohne Toleranzangaben. Änderungen vorbehalten. Bitte Maße X und H bei Ihrem Gerät messen und in u.a. Tabelle eintragen. Verformte Haken (Vergrößerung von Maß X) sind auszutauschen. Wird Maß H durch Verschleiß um 5% unterschritten, ist der Haken auszutauschen! © HADEF... -
Seite 14: Wartung Der Lastkette
4) Neue Kette (gleicher Größe und geölt) ebenfalls in das seitlich offene Kettenglied legen und einziehen. 5) Kette an die Endbefestigungen montieren. seitlich offenes Kettenglied Ein seitlich offenes Kettenglied kann einfach durch Herausschleifen eines Stückes (Öffnung muss Kettengliedstärke haben) erzeugt werden. © HADEF... -
Seite 15: Wartung Gewindelastdruckbremse
Ratschzug wurde ohne erneut Last anhängen, Last Absenken der Last entlastet absenken, Last aushängen Bremse bleibt geschlossen der Lasthaken wurde gegen das Haken freisetzen, erneut Last (festgeklemmt) Gehäuse gezogen und ist dort anhängen, Last absenken, Last festgeklemmt aushängen © HADEF... -
Seite 16: Ausserbetriebnahme
Maßnahmen wie oben . Lesen Sie auch das Kapitel "Transport und Lagerung“ 16.2 Endgültige Außerbetriebnahme / Entsorgung Maßnahmen wie oben. Nach Demontage ist für eine umweltgerechte Entsorgung der Geräte und evtl. Inhaltsstoffe zu sorgen. Zusätzliche Unterlagen 17.1 EG – Konformitäts – bzw. Herstellererklärung © HADEF...
