Montage,- Betriebs-
und Wartungsanleitung
Pos : 1.3 /1_H AD EF/---TITELSEITE/Allgemein/H AD EF-Bezeic hnung @ 0\mod_1171289923124_0.doc x @ 67 @ @ 1

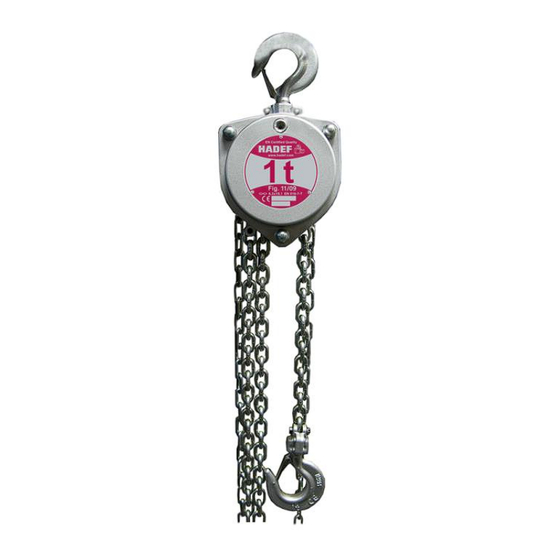

HADEF Aluminium-Stirnradflaschenzug
Figur 11/09
Pos : 1.4 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1
Pos : 1.5 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1
Pos : 1.6 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1
Pos : 1.7 /1_H AD EF/---TITELSEITE/Abbil dung/11/09 @ 1\mod_1265706341870_0.doc x @ 11899 @ @ 1
5.52.189.00.00.04
Rev.04
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF Figur 11/09
Inhaltszusammenfassung für HADEF Figur 11/09
- Seite 1 Pos : 1.3 /1_H AD EF/---TITELSEITE/Allgemein/H AD EF-Bezeic hnung @ 0\mod_1171289923124_0.doc x @ 67 @ @ 1 HADEF Aluminium-Stirnradflaschenzug Figur 11/09 Pos : 1.4 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1 Pos : 1.5 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1 Pos : 1.6 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
11.3 Lastkette wechseln ......................10 Prüfung .................... 11 12.1 Wiederkehrende Prüfungen ..................11 12.2 Prüfung - Lastkette ......................11 12.3 Prüfung - Lasthaken ...................... 12 12.4 Prüfung - Sperrklinke ....................12 12.5 Prüfung - Bremssystem ....................12 12.6 Prüfung - Aufhänge- und Lasthakenbolzen ..............12 Wartung.................... -
Seite 4: Sicherheit
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Anforderungen An Das Bedienpersonal
Geräte, die speziell für den Explosionsschutz ausgewiesen sind, müssen bauseits mit einem gegenüber Erde, geerdet werden. Ableitwiderstand von < 10 Pos : 6.2.2.2 /1_H AD EF/---ALLGEM EIN/Hi nweis e/WARNUNG - Keine konstukti ven Änderungen @ 0\mod_1176797173443_6.doc x @ 4703 @ @ 1 WARNUNG! Es ist nicht zulässig konstruktive Veränderungen an dem Gerät vorzunehmen Pos : 6.2.3 /1_H AD EF/2--SICH ERHEIT/Allgemei n/Anforderungen an das Bedi enpersonal/05.Anforderungen an das Bedi enpers onal @ 0\mod_1172055544978_6.doc x @ 177 @ @ 1... -
Seite 6: Transport Und Lagerung
Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. Die Geräte nie über die angegebene zulässige Tragfähigkeit belasten Unfallverhütungsvorschriften (UVV) beachten Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten ... -
Seite 7: Transport
Transport Die Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. Transportsicherung HINWEIS! Bei Geräten mit Transportsicherung muss diese vor Inbetriebnahme entfernt werden. Lagerung ... -
Seite 8: Wichtige Bauteile
Wichtige Bauteile Getriebe Getriebeteile aus hochwertigen Materialien. Lastdruckbremse Zum Halten der Last in beliebiger Position. Gehärtete Sicherheitssperrklinken. Gehäuse Je nach Ausführung aus Stahlblech oder Aluminium Druckguss (Nicht bei Ex-Ausführung). Im Falle von ex-geschützten Geräten sind die Gehäuse ausschließlich aus Stahlblech. ... -
Seite 9: Inbetriebnahme
Heben und Senken durch Ziehen an der endlosen Handkette. Heben – am rechten Strang ziehen – Handkettenrad dreht sich im Uhrzeigersinn Senken – am linken Strang ziehen – Handkettenrad dreht sich gegen den Uhrzeigersinn Bild 3 Pos : 11.3.2 /1_H ADEF /---ALLGEMEIN/Hinweis e/Kettenz üge/WARNUN G - H ebez eug i mmer mittig hängen @ 0\mod_1177323079550_6.doc x @ 5149 @ @ 1 WARNUNG! Das Hebezeug muss immer mittig unter dem Träger bzw. -
Seite 10: Sicherheitsprüfung
Sicherheitsprüfung Pos : 13.2 /1_H ADEF /10-SICHERH EIT SPRÜFUN G/Allgemei n/01.Sic herheits prüfung Alle @ 0 \mod_1178197796463_6.doc x @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. -
Seite 11: Prüfung
Neue Originalkette gleicher Größe und geölt ebenfalls in das seitlich offene Kettenglied hängen und einziehen. Kette nicht verdreht einbauen Auf fluchtende Kettenglieder achten. Kette an die Endbefestigung montieren. Pos : 16.1 /1_H ADEF /13-PRÜFUN G/* Ü1* /#. Kapitel - Pr üfung @ 0\mod_1173264087196_6.doc x @ 506 @ @ 1 Prüfung Pos : 16.2 /1_H ADEF /13-PRÜFUN G/Wi eder kehrende Pr üfung/01.Wieder kehrende Prüfung @ 0\mod_1175675257580_6.doc x @ 3163 @ @ 1 12.1... -
Seite 12: Prüfung - Lasthaken
12.3 Prüfung - Lasthaken Lasthaken = Messstrecke Hakenmaulweite = Messstrecke ab Haken Nr. 6 = Hakengrunddicke Bild 6 Pos : 16.3.4.2 /1_H ADEF /13-PRÜFUN G/Kettenz ug/Las thaken/Tabelle - Hakenmaß e - 11/09 @ 1\mod_1260521654066_6.doc x @ 11435 @ @ 1 Tabelle 1 Vor Inbetriebnahme Messdaten eintragen:... -
Seite 13: Wartung
Wartung Pos : 17.2.1.1 /1_H ADEF /14-WARTUN G/Kettenz ug/Las tkette/01.Lastkette - Schmi erung @ 0\mod_1173362815667_6.doc x @ 586 @ @ 1 13.1 Lastkette Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen. Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die Kette in regelmäßigen, auf den Einsatz abgestimmten Zeitabständen, geschmiert werden. -
Seite 14: Gewindelastdruckbremse
13.5 Gewindelastdruckbremse Bei der Überprüfung wird der Bremsbelagverschleiß kontrolliert. Die Bremsbeläge auswechseln, wenn die Verschleißgrenze bereits an einer Stelle des Belages erreicht ist, wie dies evtl. bei ungleichmäßig abgenutzten Belägen der Fall sein kann. VORSICHT! Die Bremsbeläge müssen frei von Brüchen sein. Öl-, Fett-, Schmutz- und Feuchtigkeit auf den Belägen sollte möglichst vermieden werden, da dies einen erhöhten Verschleiß... -
Seite 15: Abhilfe
Abhilfe Pos : 19.2 /1_H ADEF /16-ABHILFE/Kettenz ug/02.T abell e - Standar d - H mi t Ü berlasts, @ 0\mod_1182415166667_6.doc x @ 6365 @ @ 1 Fehler Ursache Behebung Überbelastung Last auf Nennlast reduzieren Festsitzen der Last Freisetzen der Last Wartung durchführen und Bremsbeläge verschlissen Bremsbeläge erneuern...
