Installieren des Laufwerks
Einbauprozedur
Abbildung 4 Zweites
ATAPI-Gerät für
"Cable Select" konfi-
guriert
8

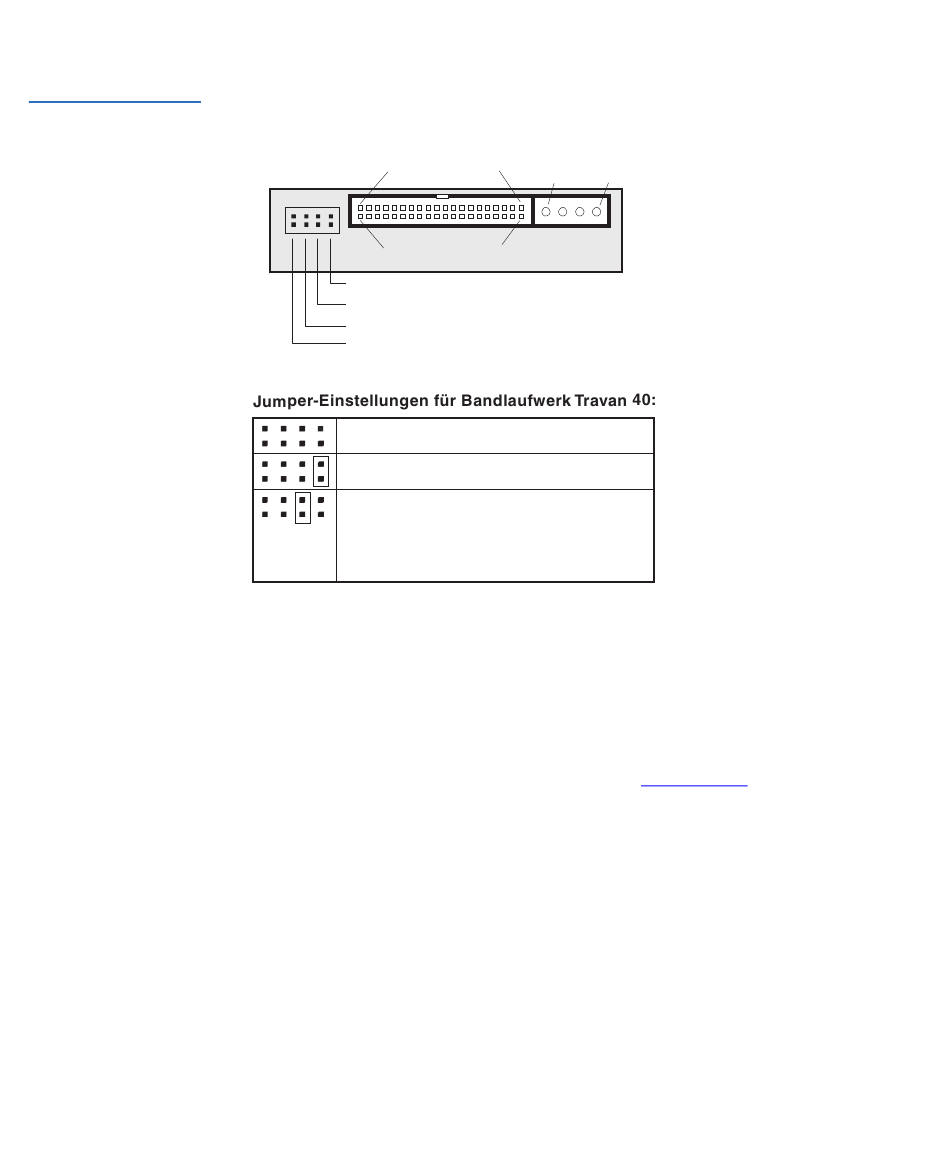

40-Pin-IDE-
Schnittstellenanschluss
Master/Slave
Pin 39
Jumper
1 2 3 4
Pin 40
Master / Slave-Jumper
Cable-Select (CSEL) Jumper
Reserviert (nicht verwenden)
Reserviert (nicht verwenden)
Bandlaufwerk als "Slave" eingestellt
Bandlaufwerk als "Master" eingestellt
Bandlaufwerk ust für "Cable Select"
eingestellt (Bandlaufwerk ist endweder
Master oder Slave, abhängig von
dessen Anschlussstelle am
Schnittstellenkabel)
3 Halterungen anbringen oder entfernen
Bauen Sie das Laufwerk in einen 3,5-Zoll- oder 5,25-Zoll-
Laufwerksschacht ein?
Wenn das Laufwerk in einen 5,25-Zoll-Laufwerksschacht eingebaut
werden soll und das Laufwerk nicht mit bereits montierten
Halterungen geliefert wurde, müssen Sie an beiden Seiten des
Laufwerks eine Halterung anbringen (siehe
Wenn das Laufwerk in einen 3,5-Zoll-Laufwerksschacht eingebaut
werden soll, müssen Sie die Halterungen an beiden Seiten des
Laufwerks möglicherweise entfernen.
Quantum Travan 40 GB Internes Speichersystem
Stromversorgungs-
anschluss
Pin 1
Pin 1
Pin 4
Pin 2
Abbildung
5).
